12 5
ДЕТАЛИ СБОРКИ ПЛИТКОРЕЗА «КОРВЕТ ЭКСПЕРТ 464-860М»
*- позиция по схеме сборки
№* Код НАИМЕНОВАНИЕ №* Код НАИМЕНОВАНИЕ
1 131764 Винт М4 82 131845 Шайба
2 131765 Крышка защитная 83 131846 Болт
3 131766 Болт М8х16 84 131847 Шкала линейки «В»
4 131767 Фланец наружный 85 131848 Винт
5 131768 Диск отрезной 86 131849 Шкала линейки «А»
6 131769 Фланец внутренний 87 131850 Опора левая
7 131770 Винт 88 131851 Стол рабочий (средняя часть)
8 131771 Кожух защитный 89 131852 Усилитель средней части
9 131772 Прокладка 90 131853 Опора передней части стола
10 131773 Брызговик 91 131854 Поперечина передней части
11 131774 Винт 92 131855 Стол (верхняя
часть)
12 131775 Винт фиксации наклона 93 131856 Стол рабочий (передняя часть)
13 131776 Плита 94 131857 Поперечина задней части стола
14 131777 Магнитный пускатель 95 131858 Стол рабочий (задняя часть)
15 131778 Винт 96 131859 Опора задней части стола
16 131779 Ручка подъема 97 131860 Опора правая
17 131780 Маховик ручки подъема 98 131861 Скоба кабеля
18 131781 Винт 99 131862 Гайка
19 131782 Шайба 100 131863 Усилитель
20 131783 Переходник 101 131864 Балка задняя
21 131784 Шайба 102 131865 Балка передняя
22 131785 Шайба 103 131866 Балка левая
23 131786 Винт 104 131867 Балка правая
24 131787 Провод заземляющий 105 131868 Суппорт
25 131788 Электродвигатель 106 131869 Гайка
26 131789 Пластина подъемная 107 131870 Гайка специальная
27 131790 Винт 108 131871 Ось
28 131791 Шайба 109 131872 Виет
29 131792 Шайба 110 131873 Стойка опорная
30 131793 Кронштейн 111 131874 Скоба
31 131794 Болт 112 131875 Винт
32 131795 Муфта 113 131876 Винт
33 131796 Болт 114 131877 Гайка
34 131797 Штифт 115 131878 Пластина
35 131798 Шкив зубчатый 116 131879 Направляющая
36 131799 Винт фиксации подвижного суппорта 117 131880 Заклепка
37 131800 Винт 118 131881 Штифт
38 131801 Скоба водяного шланга 119 131882 Фиксатор
39 131802 Суппорт подвижный 120 131883 Винт
40 131803 Подшипник скольжения 121 131884 Упор угловой
41 131804 Пыльник 122 131885 Пластина стопорная
42 131805 Направляющая 123 131886 Заклепка
43 131806 Кольцо ограничительное 124 131887 Планка
44 131807 Амортизатор 125 131888 Винт
45 131808 Стопор 126 131889 Упор параллельный
46 131809 Болт 127 131890 Кольцо стопорное
47 131810 Рукоятка 128 131891 Направляющая
48 131811 Брызговик 129 131892 Гайка
49 131812 Ремень 130 131893 Винт фиксации
50 131813 Винт 131 131894 Штифт
51 131814 Шайба 132 131895 Пластина
52 131815 Шайба 133 131896 Винт
53 131816 Вкладыш 134 131897 Ось
54 131817 Втулка 135 131898 Гайка
55 131818 Винт 136 131899 Гайка
56 131819 Зажим 137 131900 Пружина
57 131820 Конденсатор 138 131901 Фиксатор
58 131821 Винт 139 131902 Штифт
59 131822 Крышка магнитного пускателя 140 131903 Стойка
60 131823 Рамка выключателя 141 131904 Вал
61 131824 Винт 142 131905 Пластина
62 131825 Выключатель 143 131906 Ограничитель
63 131826 Прокладка 144 131907 Ручка рабочего стола
64 131827 Шнур питания 145 131908 Опора
65 131828 Винт 146 131909 Штырь
66 131829 Муфта кабеля 147 131910 Болт
ется!
5.1.1. Ознакомьтесь с конструкцией, назначением и тех-
ническими характеристиками Вашего плиткореза.
5.1.2. Правильно устанавливайте и всегда содержите в
рабочем состоянии все защитные устройства.
5.1.3. Выработайте в себе привычку: прежде чем вклю-
чать плиткорез, убедитесь в том, что все используемые
при настройке инструменты убраны с рабочего стола.
5.1.4. Место проведения работ с плиткорезом должно
быть ограждено. Содержите рабочее место в чистоте, не
допускайте загромождения посторонними предметами.
Не допускайте использование плиткореза в помещени-
ях со скользким полом, например, засыпанном опилка-
ми или натертом воском.
5.1.5. Запрещается работа плиткореза в помещениях с
относительной влажностью воздуха более 80%. Поза-
ботьтесь о хорошем освещении рабочего места и свобо-
де передвижения вокруг плиткореза.
5.1.6. Дети и посторонние лица должны находиться на
безопасном расстоянии от рабочего места. Запирайте
рабочее помещение на замок.
5.1.7. Не перегружайте плиткорез. Ваша работа будет
выполнена лучше и закончится быстрее, если Вы будете
выполнять её так, чтобы плиткорез не перегружался.
5.1.8. Используйте только соответствующие отрезные
диски.
5.1.9. Одевайтесь правильно. При работе с плиткоре-
зом не надевайте излишне свободную одежду, перчатки,
галстуки, украшения, убирайте назад длинные волосы.
Они могут попасть в подвижные узлы и детали плитко-
реза. Работайте в нескользящей обуви.
5.1.10. Всегда работайте в защитных очках: обычные
очки таковыми не являются, поскольку не противосто-
ят ударам; работайте с применением наушников для
уменьшения воздействия шума. При длительной работе
рекомендуется использовать виброзащитные рукавицы.
5.1.11. При отсутствии на рабочем месте эффективных
систем пылеудаления рекомендуется использовать ин-
дивидуальные средства защиты дыхательных путей
(респиратор), поскольку при работе плиткореза создава-
емая им пыль может вызывать аллергические ослож-
нения.
5.1.12. При выполнении рабочей операции с плиткоре-
зом будьте крайне внимательны, не отвлекайтесь до за-
вершения намеченной операции. Надёжно закрепляйте
заготовку.
5.1.13. Контролируйте исправность деталей плиткоре-
за, правильность регулировки подвижных деталей, со-
единений подвижных деталей, правильность установок
под планируемые операции. Любая неисправная деталь
должна немедленно ремонтироваться или заменяться.
5.1.14. Содержите плиткорез в чистоте, в исправном
состоянии, правильно его обслуживайте.
5.1.15. Перед началом любых работ по настройке или
техническому обслуживанию отсоедините вилку шнура
питания плиткореза от розетки электросети.
5.1.16. Используйте только рекомендованные комплек-
тующие. Соблюдайте указания, прилагаемые к комплек-
тующим деталям, узлам и механизмам. Применение не-
соответствующих комплектующих может стать причиной
несчастного случая.
5.1.17. Не оставляйте плиткорез без присмотра. Пре-
жде чем покинуть рабочее место, выключите плиткорез,
дождитесь полной остановки отрезного диска и отключи-
те вилку шнура питания из розетки электросети.
5.2. Дополнительные указания по обеспечению бе-
зопасности.
ВНИМАНИЕ! Начинайте работу с этим плиткорезом
только после того, как полностью соберёте и прове-
рите его в соответствии с указаниями данного руко-
водства по эксплуатации.
5.2.1. Перед первым включением плиткореза обратите
внимание на:
– правильность сборки и надежность установки;

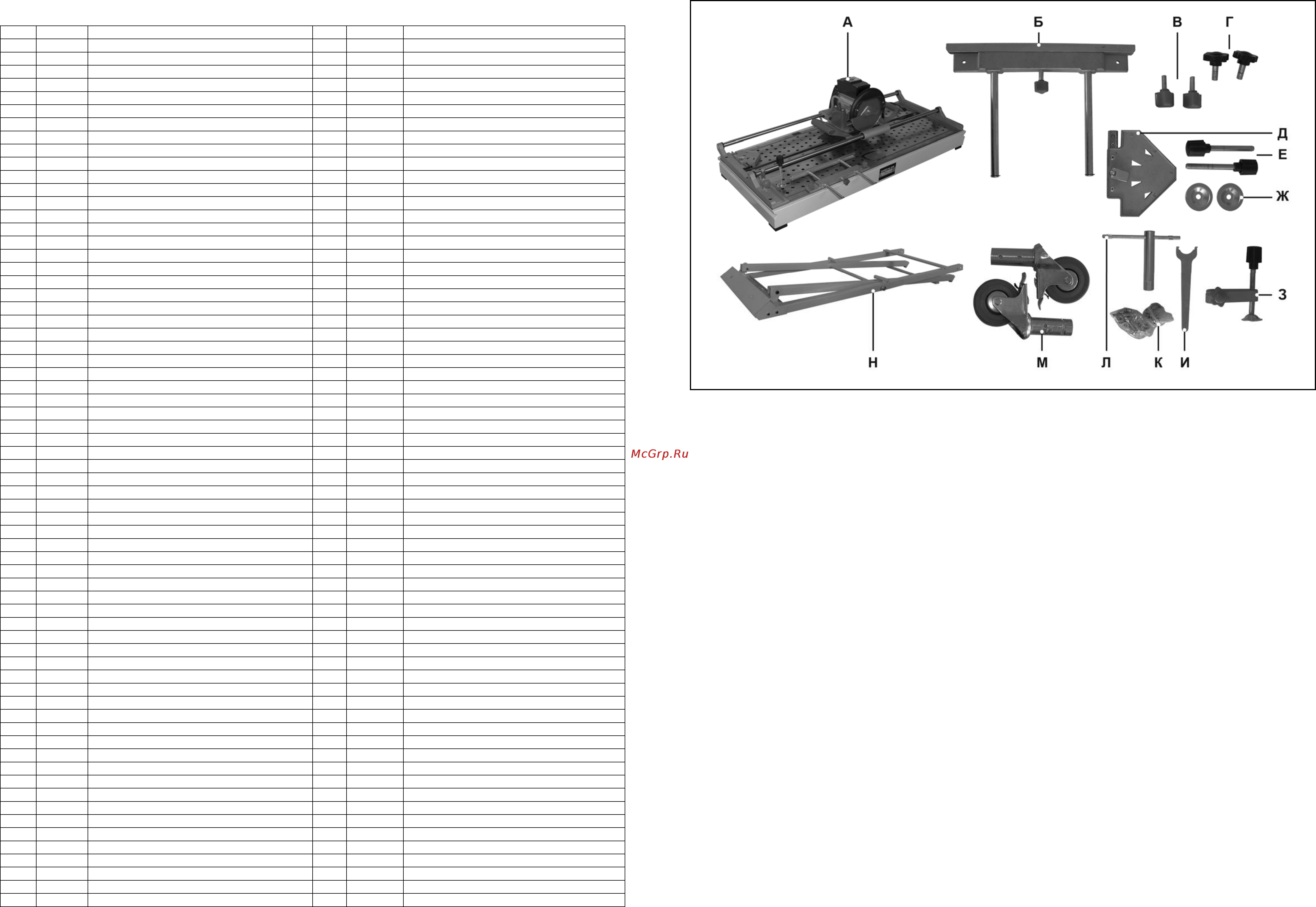

Рис. 1
