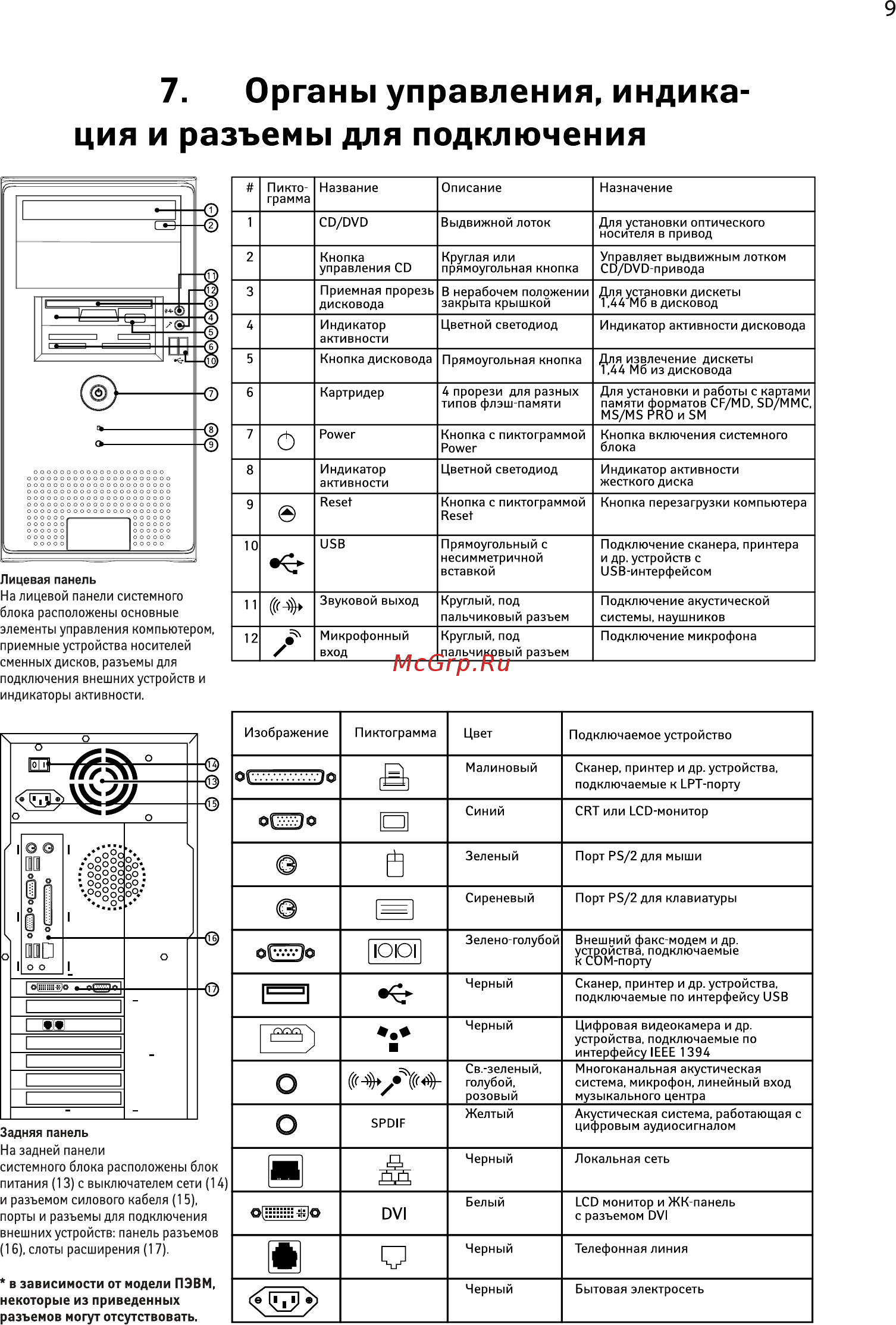

9 7 Органы управления индика ция и разъемы для подключения Описание Назначение 1 CD DVD Выдвижной лоток Для установки оптического носителя в привод 2 Кнопка управления CD Круглая или прямоугольная кнопка Управляет выдвижным лотком CD DVD привода 3 Приемная прорезь дисковода В нерабочем положении закрыта крышкой Для установки дискеты 1 44 Мб в дисковод 4 Индикатор активности Цветной светодиод Индикатор активности дисковода 5 Кнопка дисковода Прямоугольная кнопка Для извлечение дискеты 1 44 Мб из дисковода 6 Картридер 4 прорези для разных типов флэш памяти Для установки и работы с картами памяти форматов CF MD SD MMC MS MS PRO и SM 7 Лицевая панель На лицевой панели системного блока расположены основные элементы управления компьютером приемные устройства носителей сменных дисков разъемы для подключения внешних устройств и индикаторы активности Пикто Название грамма Power Кнопка с пиктограммой Power Кнопка включения системного блока 8 Индикатор активности Цветной светодиод Индикатор активности жесткого диска 9 Reset Кнопка с пиктограммой Reset Кнопка перезагрузки компьютера 10 USB Прямоугольный с несимметричной вставкой Подключение сканера принтера и др устройств с USB интерфейсом 11 Звуковой выход Круглый под пальчиковый разъем Подключение акустической системы наушников 12 Микрофонный вход Круглый под пальчиковый разъем Подключение микрофона 0 Изображение ot о оСЭо Пиктограмма pH а а Цвет Малиновый Сканер принтер и др устройства подключаемые к LPT порту Синий CRT или LCD монитор Зеленый Порт PS 2 для мыши Сиреневый Порт PS 2 для клавиатуры Зелено голубой Внешний факс модем и др устройства подключаемые к СОМ порту Черный Сканер принтер и др устройства подключаемые по интерфейсу USB Черный Цифровая видеокамера и др устройства подключаемые по интерфейсу IEEE 1 394 Многоканальная акустическая система микрофон линейный вход музыкального центра 1ОЮ1 Задняя панель На задней панели системного блока расположены блок питания 13 с выключателем сети 14 и разъемом силового кабеля 15 порты и разъемы для подключения внешних устройств панель разъемов 16 слоты расширения 17 в зависимости от модели ПЭВМ некоторые из приведенных разъемов могут отсутствовать о о SPDIF DVI я Подключаемое устройство и Св зеленый голубой розовый Желтый Акустическая система работающая с цифровым аудиосигналом Черный Локальная сеть Белый LCD монитор и ЖК панель с разъемом DVI Черный Телефонная линия Черный Бытовая электросеть
