BQ Kit CICLOP DIY Red (H000178) [3/22] Сборка диска
![BQ Kit CICLOP DIY Red (H000178) [3/22] Сборка диска](/views2/1284877/page3/bg3.png)
3 x
A B
1 x

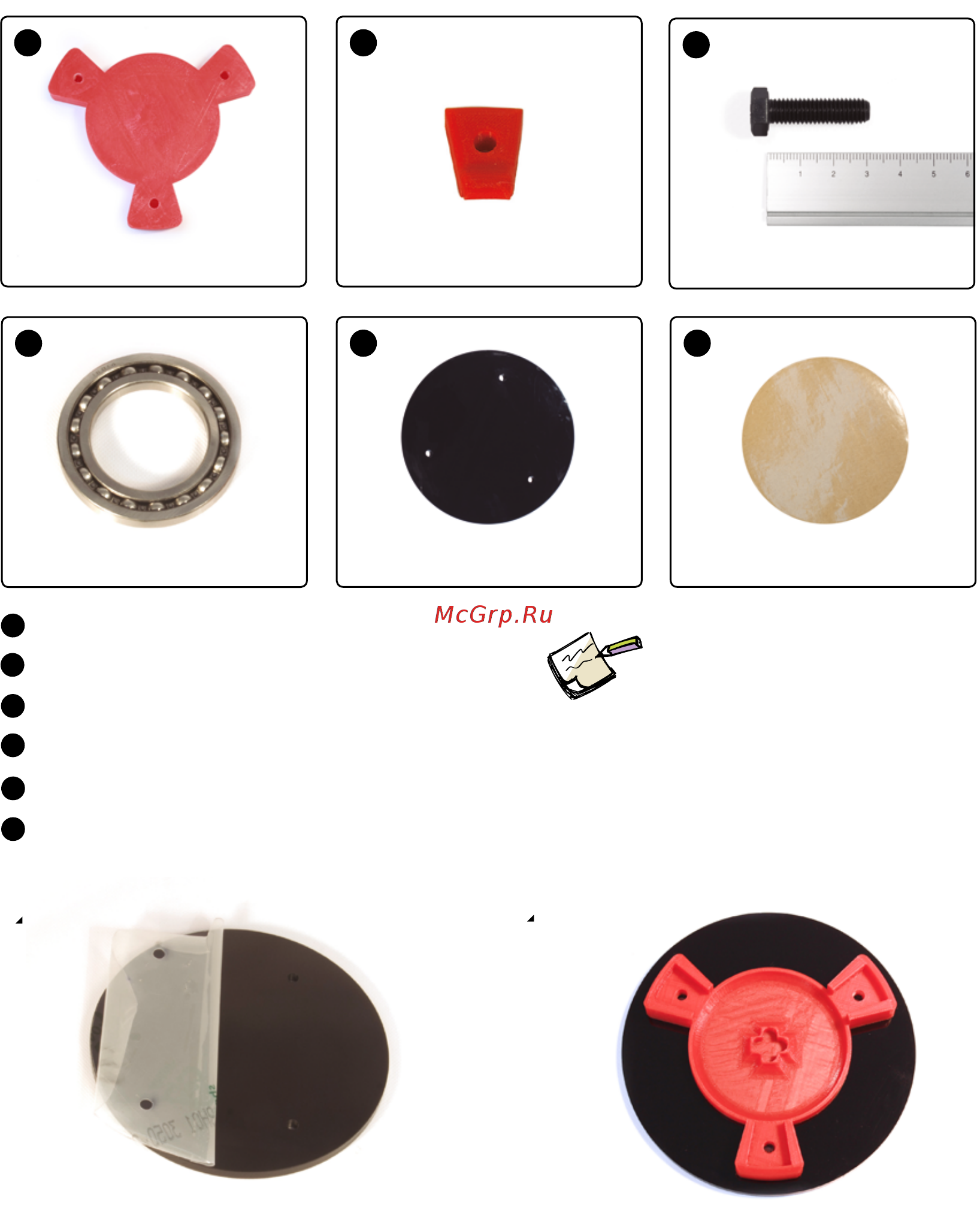

Сборка диска
1
1 x
D
При закручивании каждого
винта удерживайте вместе
диск (E), опору (A) и зажимы
крепления подшипника (B).
Для закручивания винтов
используйте гаечный ключ на
13 мм (не входит в комплект).
C
3 x
1 x
E
1 x
F
1
2
Печатная деталь опоры диска
Зажимы крепления подшипника
Винт M8 x 30 мм
Шарикоподшипник 16014
Метакриловый диск Ø200 мм
Противоскользящая поверхность
Ø200 мм
A
B
D
C
E
F
Содержание
- Ciclop сборка диска и конструкции 1
- Список комплектующих 2
- Сборка диска 3
- Сборка конструкции подготовка стержней 5
- Сборка конструкции завинтить центральные стержни 6
- Сборка конструкции подготовка стержней опоры лазеров 7
- Сборка конструкции завинтить стержни лазеров 8
- Сборка конструкции подготовка детали лазера 9
- Сборка конструкции установка деталей для лазеров 10
- Сборка конструкции подготовка детали крепления 11
- Сборка конструкции подготовка двигателя nema 12
- Сборка конструкции соединение деталей крепления и диска 13
- Приклеить силиконовые наклейки против скольжения 14
- Гарантия и faq 15
- Добро пожаловать 15
- Ciclop 3d scanner kit 16
- С чего начинать 16
- Информация относительно гарантии 17
- Предупреждения по гарантии 17
- Меры безопасности 18
- Предупреждение 18
- Вопросы и ответы 19
- Надлежащая утилизация продукта 22
- Техническая поддержка 22
