Извлечение платы светодиодных индикаторов

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

2. Снимите:

a. нижнюю крышку

b. батарея

c. окантовку клавиатуры

d. клавиатура

e. упор для рук

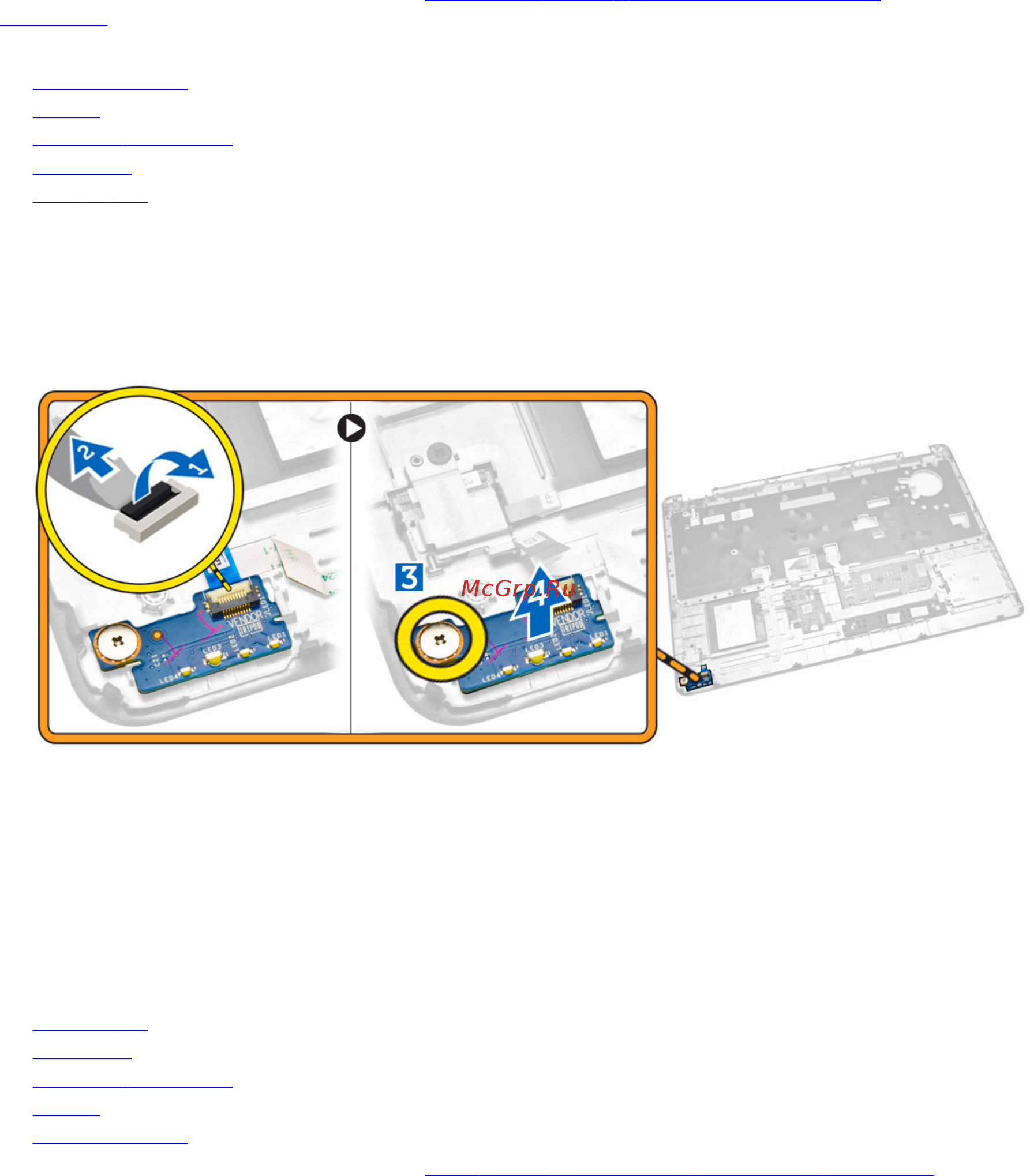

3. Для извлечения платы светодиодных индикаторов необходимо выполнить следующие действия:

a. Отсоедините кабель платы светодиодных индикаторов от соответствующего разъема на плате

светодиодных индикаторов [1], [2].

b. Выверните винт, которым плата светодиодных индикаторов крепится к упору для рук [3].

c. Снимите плату светодиодных индикаторов с упора для рук [4].

Установка платы светодиодных индикаторов

1. Поместите плату светодиодных индикаторов в соответствующий отсек на упоре для рук.

2. Затяните винт, которым плата светодиодных индикаторов крепится к упору для рук.

3. Подсоедините кабель платы светодиодных индикаторов к плате светодиодных индикаторов.

4. Установите:

a. упор для рук

b. клавиатура

c. окантовку клавиатуры

d. батарея

e. нижнюю крышку

5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
