4
5.1.13. Контролируйте исправность деталей плиткореза, правильность регулировки подвижных деталей, соединений,
подвижных деталей, правильность установок под планируемые операции. Любая неисправная деталь должна
немедленно ремонтироваться или заменяться.
5.1.14. Содержите плиткорез в чистоте, в исправном состоянии, правильно его обслуживайте.
5.1.15. Перед началом любых работ по настройке или техническому обслуживанию отсоедините вилку шнура питания
плиткореза от
розетки электросети.
5.1.16. Используйте только рекомендованные комплектующие. Соблюдайте указания, прилагаемые к комплектующим
деталям, узлам и механизмам. Применение несоответствующих комплектующих может стать причиной несчастного
случая.
5.1.17. Не оставляйте плиткорез без присмотра. Прежде чем покинуть рабочее место, выключите плиткорез, дождитесь
полной остановки отрезного диска и извлеките вилку шнура питания из розетки электросети.
5.2. Дополнительные
указания по обеспечению безопасности
ОСТОРОЖНО: Начинайте работу с этим плиткорезом только после того, как Вы полностью соберёте и
проверите его в соответствии с указаниями данного руководства по эксплуатации.
5.2.1. Перед первым включением плиткореза обратите внимание на:
⎯ правильность сборки и надежность установки;
⎯ исправность защитного кожуха отрезного диска.
ВНИМАНИЕ! Прочтите
надписи с предупреждающими указаниями на наклейках, расположенных на корпусе
плиткореза. Держите руки вне области отрезного диска. Для исключения возможности поражения электрическим
током не подвергайте плиткорез воздействию повышенной влажности.
5.2.2. Перед работой проверьте отрезной диск, на наличие трещин или повреждений. Отрезной диск с трещинами или
другими повреждениями следует немедленно заменить.
5.2.3. Не используйте
плиткорез вблизи легковоспламеняющихся жидкостей или газов.
5.2.4. Используйте только фланцы, предназначенные для этого плиткореза.
5.2.5. Будьте осторожны! Не повредите вал, фланцы (прежде всего их монтажные поверхности), резьбовые поверхности
крепления отрезного диска. Повреждение этих деталей может привести к разрушению отрезного диска.
5.2.6. Перед началом работы уберите с поверхности стола опилки (пыль), лишние заготовки
, обрезки и т.д.; поверхность
стола должна быть чистой и гладкой.
5.2.7. Убедитесь в отсутствии инородных тел в заготовке.
5.2.8. Обратите внимание на то, чтобы отрезной диск был правильно установлен (не касался рабочего стола) и надёжно
закреплён.
5.2.9. Перед включением убедитесь, что движению отрезного диска ничего не мешает, и он имеет возможность
свободного вращения.
5.2.10. Положение плиткореза должно быть надёжным и устойчивым, и, если предусмотрено конструкцией, закреплено
на опорной поверхности. Помните, что в момент включения и остановки (под воздействием изменения центробежной
силы) плиткорез может самопроизвольно перемещаться.
5.2.11. Не отрезайте одновременно несколько заготовок.
5.2.12. Будьте особенно внимательными при резании больших, очень маленьких или неудобных заготовок
. При резании
больших заготовок отрезанная часть заготовки по завершении резания может опрокинуться с рабочего стола.
5.2.13. Не прикасайтесь к отрезному диску во время его работы.
5.2.14. Перед включением убедитесь, что отрезной диск не касается поверхности заготовки.
5.2.15. Перед резанием заготовки включите плиткорез и на холостом ходу проверьте, нет ли биения отрезного диска
.
Причиной этого может быть неправильный монтаж или плохая балансировка отрезного диска.
5.2.16. Перед началом выполнения работы подождите, пока отрезной диск достигнет максимальной скорости вращения.
Дайте поработать плиткорезу на холостом ходу не менее двух минут.
5.2.17. Если Вам что-то показалось ненормальным в работе плиткореза, немедленно прекратите его эксплуатацию.
5.2.18. Перед работой по
обслуживанию или настройке всегда отсоединяйте вилку шнура питания плиткореза из розетки
электросети и ждите полной остановки отрезного диска.
5.2.19. Всегда будьте внимательны, особенно при выполнении повторяющихся монотонных операций. Не
успокаивайтесь ошибочным чувством безопасности.
5.2.20. Не применяйте диски без знака соответствия требованиям Стандарта, никогда не устанавливайте отрезные
диски и съемные рабочие инструменты
не соответствующие назначению плиткореза, это может стать причиной
тяжелой травмы.
5.2.21. Используйте заготовки, предназначенные для обработки на данном плиткорезе.
5.2.22. При резании заготовки необходимо помнить о максимальных возможностях данного плиткореза.
5.2.23. Не допускайте неправильной эксплуатации шнура питания. Не тяните за шнур питания при отсоединении вилки
от розетки. Оберегайте шнур питания от
нагревания, попадания на него масла или воды и от повреждения об острые
кромки.
5.2.24. Пыль, образующаяся от некоторых материалов, может быть опасной для здоровья. Всегда работайте в хорошо
вентилируемом помещении с использованием соответствующих средств защиты и удаления пыли. Используйте
пылесборники там, где возможно.
5.2.25. Избегайте неудобных положений рук, т. к. при внезапном
соскальзывании одна или обе руки могут оказаться
рядом с отрезным диском.
При работе необходимо следить за тем, чтобы обороты отрезного диска не падали более чем на 15-20%, чтобы двигатель
не перегружался и отрезной диск в разрезе "не заедал".
5.2.26. Постоянно проверяйте уровень жидкости в поддоне, т.к. данный плиткорез предназначен для резки
с водяным
охлаждением отрезного диска.
9
11.3.Установка плитки
11.3.1. В зависимости от угла резания настройте рабочий стол (12) Рис.2
При прямом угле резания плитки установите разрезаемую плитку на рабочий стол (12) до упора одной из ее граней в упор
(15) Рис.7а.
При косом угле резания плитки:
- Установите на упор (15) рабочего стола (12) направляющую планку (20) Рис.6
- Переместите направляющую планку (20) по упору (15) в необходимое положение и зафиксируйте его винтом фиксации
(18) Рис.6. Для удобства на упоре (15) рабочего стола (12) имеется шкала (24) Рис.6
- Отпустите фиксатор (19) и, ориентируясь по шкале (21), установите необходимый угол косого резания, затем зафиксируйте
этот угол, затянув фиксатор (19) Рис.6.
При наклонном угле резании плитки:
-
Установите на рабочий стол (12) угловой упор (13) Рис.2, который обеспечивает наклон разрезаемой плитки под углом 45
0
.
- Переместите угловой упор по упору (15) в необходимое положение и зафиксируйте его винтом фиксации (14) Рис.2
11.3.2. Установить размеченную плитку (образец, шаблон) на рабочий стол (12), обеспечив ее надежное, устойчивое
положение с помощью направляющих и упоров, в зависимости от угла резания (см.п.11.3.1.).

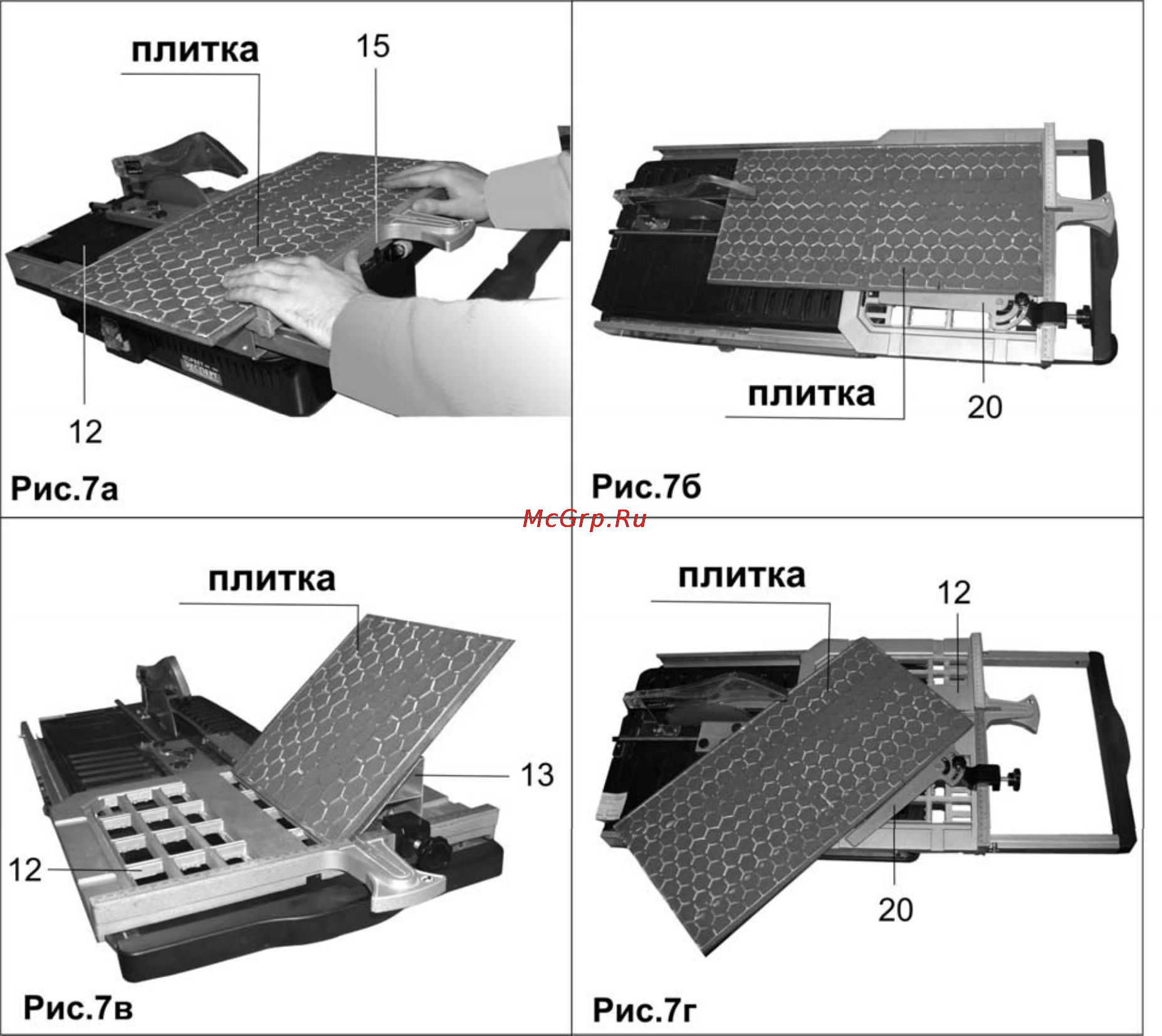

Различные варианты установки обрабатываемой плитки на рабочий стол (12) с применением
направляющей планки (20) и
углового упора (13) показаны на Рис.7б,в,г.
Совместить разметку на плитке (образце, шаблоне) с отрезным диском (8) Рис.2.
11.4.Выполнение работы (Рис.2)
11.4.1. Приступать к выполнению работ можно только после того, как выполнены все настройки и регулировки, если
оператор уверен в нормальной работоспособности, правильной и надёжной установке плиткореза.
11.4.2. Подключите вилку шнура питания (5) Рис.2 к источнику электрического тока (см.раздел 6).
11.4.3. Перед включением убедитесь, что отрезному диску (8) ничего не мешает
, и он имеет свободное вращение.
11.4.4.Перед включением убедитесь, что уровень воды в поддоне (1) достаточен для охлаждения отрезного диска (8)
(см.п.11.2.3.).
11.4.5.Включите вращение отрезного диска (8) кнопкой (3) «I».
11.4.6.Подождите пока отрезной диск (8) наберет максимальную скорость вращения. Дайте поработать плиткорезу не менее
двух минут на холостом ходу.
11.4.7.Подача заготовки к отрезному диску
(8) и скорость подачи резания производится ручным усилием оператора на
рабочий стол (12). Избыточная скорость подачи заготовки может привести к поломке электродвигателя и разрушению
отрезного диска (8) .
