8
11. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Не приступайте к работе с плиткорезом, пока внимательно не изучите все пункты данного руководства по
эксплуатации.
11.1. Принцип работы (Рис.2)
11.1.1. К работе с плиткорезом допускать операторов из числа подготовленных и имеющих опыт работы с
электрическими плиткорезами.
11.1.2. Плиткорез предназначен для «мокрой» резки отрезным диском (8) в размер всех
видов натуральной и
искусственной керамической облицовочной, напольной и тротуарной плиток под прямым, косым (до 45
0
) и наклонным
(45
0
) углом методом ручной подачи обрабатываемой плитки, установленной на подвижном рабочем столе (12), к
отрезному диску (8).
11.1.3. Охлаждение отрезного диска (8) при работе происходит с помощью воды, которая заливается в поддон (1).
11.2. Подготовка к работе
11.2.1. Ваш плиткорез укомплектован отрезным диском (8) Рис.2. с алмазным напылением, который предназначен для
резки с водяным охлаждением.
11.2.2. Переведите блокиратор (11)
Рис.2 из положения «Закр.» в положение «Откр.». Это даст возможность свободного
перемещения рабочего стола (12) по направляющим (10) и удлинителю (17) Рис.2.

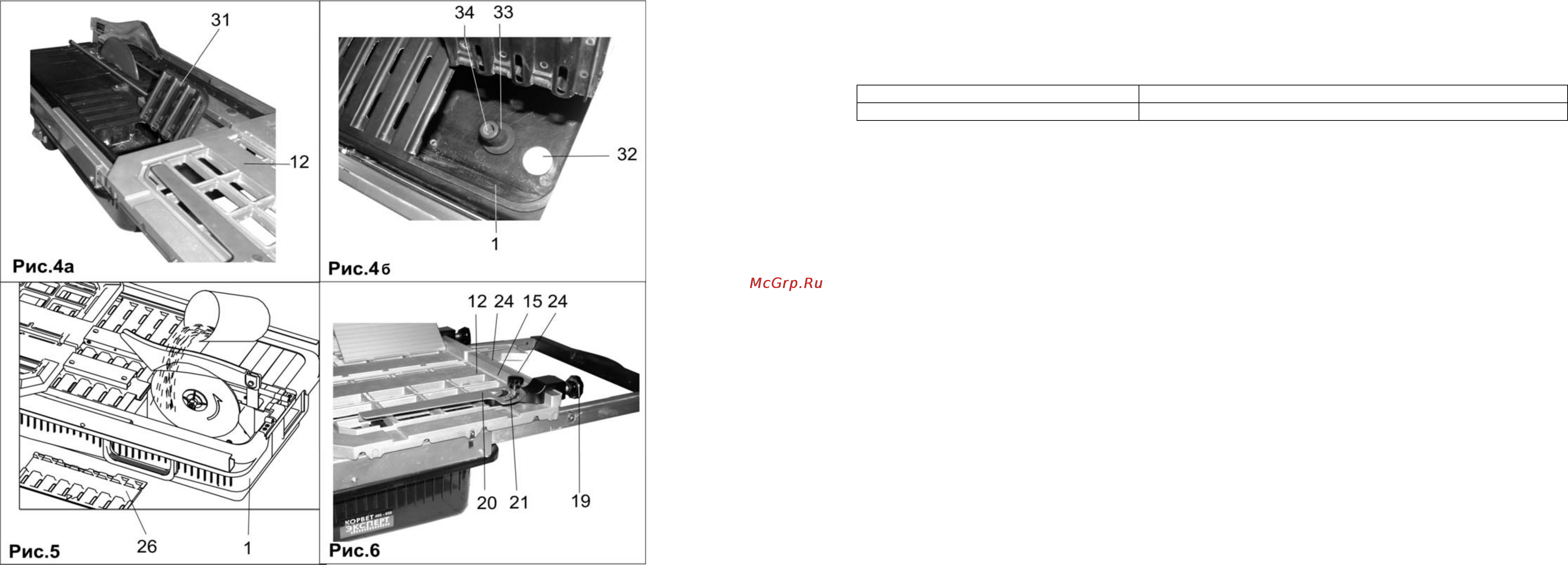

11.2.3. Для того, чтобы наполнить поддон (1) Рис.2 водой необходимо:
- За рукоятку (16) перевести рабочий стол (12) на максимально удаленное расстояния от отрезного диска (8) Рис.2,
освободив люк (31) Рис.4а.
- Открыть люк (31) Рис.4а
- Убедиться
что сливное отверстие (32) герметично закрыто пробкой (33) Рис.4б. Пробка (33) имеет сливное отверстие
(34) которое сливает избыточную воду в случае переполнения поддона (1) Рис.4б.
- Убедиться что поверхность, на которую устанавливается плиткорез, обеспечивает беспрепятственный сток жидкости
(воды) в случае ее слива из поддона (1) Рис.4б.
- Исключить попадание воды на шнур питания (5)
Рис.2 и на другие электрические соединения и провода. При
попадании воды немедленно удалить ее.
- Снять крышку (26) и заполнить поддон (1) Рис.5 чистой водой. До тех пор пока уровень жидкость (воды) не достигнет
уровня сливного отверстия (34) Рис.4б. Убедится что нижняя часть отрезного диска (8) Рис.5 находится в воде. При
работе периодически следить
за уровнем воды в поддоне (1) Рис.5.
- Проверить, чтобы брызговик (35) Рис.3б был надежно закреплен и не мешал вращению отрезного диска (8).
- Закрыть люк (25) и установить крышку (26) как показано на Рис.2
11.2.4. Для слива воды из поддона (1) необходимо снять пробку (33), освободив сливное отверстие (32) Рис.4б
5
6. ПОДКЛЮЧЕНИЕ ПЛИТКОРЕЗА К ИСТОЧНИКУ ПИТАНИЯ
6.1. Электрические соединения. Требования к электрическому шнуру питания
6.1.1. Для защиты электропроводки от перегрузок на щите подключения данной линии необходимо применять плавкие
предохранители или автоматические выключатели на 15А.
6.1.2. Запрещается переделывать вилку, если она не входит в розетку. Вместо этого квалифицированный электрик должен
установить соответствующую
розетку.
6.1.3. При повреждении электрического шнура питания его должен заменить изготовитель или сертифицированный
Сервисный центр.
6.1.4. Розетка, к которой подключается плиткорез, обязательно должна иметь заземляющий контакт.
6.2 Требования при обращении с двигателем
ВНИМАНИЕ! Для исключения опасности повреждения двигателя регулярно очищайте двигатель от пыли. Таким
образом обеспечивается его беспрепятственное охлаждение.
ПРЕДУПРЕЖДЕНИЕ: не включайте
плиткорез до тех пор, пока до конца и внимательно не ознакомитесь с
изложенными в данном «Руководстве» рекомендациями, поэтапно не изучите все пункты настройки и регулировки
плиткореза, не усвоите работу всех органов его управления.
6.2.1. Если двигатель не запускается или внезапно останавливается при работе, сразу же отключите плиткорез. Отсоедините
вилку электрического шнура
питания из розетки, проверьте отрезной диск на свободное вращение. Если отрезной диск
вращается свободно, включите двигатель ещё раз. Если двигатель всё ещё не вращается, попытайтесь по таблице возможных
неисправностей найти и устранить возможную причину.
6.2.2. Устройство защиты или автомат защиты необходимо регулярно проверять, если:
- двигатель постоянно перегружается. (При частых заклиниваниях
отрезного диска в заготовке или при частых запусках
плиткореза двигатель может перегружаться.)
- колебания напряжения сети в пределах ±10% относительно номинального значения не влияют на нормальную работу
электродвигателя. При тяжёлой нагрузке, однако, необходимо, чтобы на двигатель подавалось напряжение 220В.
6.2.3. Чаще всего проблемы с двигателем возникают при плохих контактах в разъёмах, при перегрузках
, пониженном
напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов). Поэтому всегда с помощью
квалифицированного электрика проверяйте все разъёмы, рабочее напряжение и потребляемый плиткорезом ток.
6.2.4. При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит дополнительное
падение напряжения, которое приводит к проблемам с двигателем. Поэтому для нормального функционирования
этого
плиткореза необходимо достаточное поперечное сечение подводящих проводов. Приведённые в таблице данные о длине
подводящих проводов относятся к расстоянию между распределительным щитом, к которому подсоединен плиткорез, и
вилкой штепсельного разъёма плиткореза. При этом не имеет значения, осуществляется ли подвод электроэнергии к
плиткорезу через стационарные подводящие провода, через удлинительный кабель или
через комбинацию (стационарный и
удлинительный) кабелей.
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15м 1,0 мм
2
Предупреждение: Плиткорез должен быть заземлен через розетку с заземляющим контактом.
