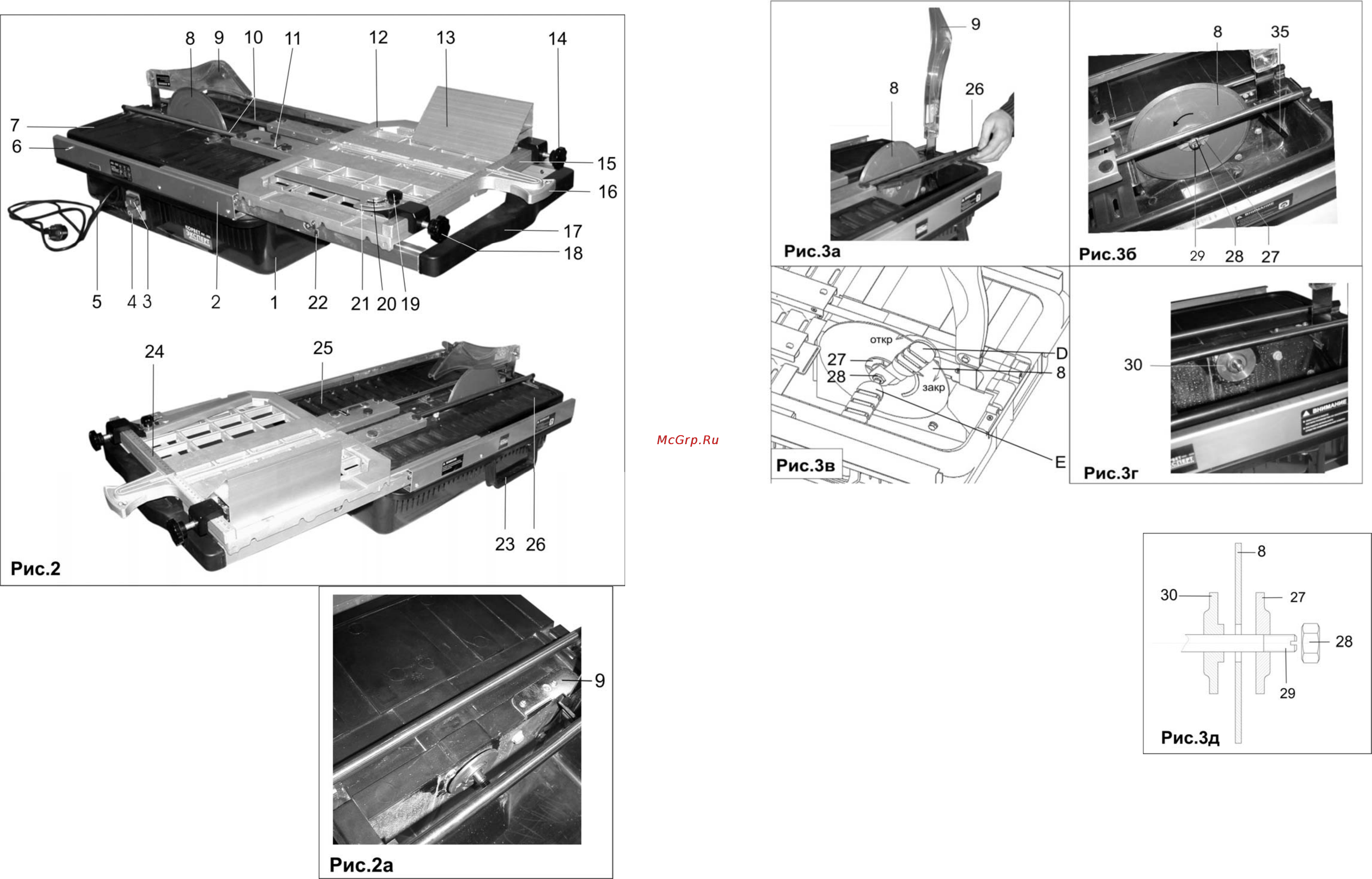

7. УСТРОЙСТВО (Рис.2)
1. Поддоноснование
2. Полка
3. Кнопка включения
4. Кнопка выключения
5. Шнур питания
6. Штифт ограничительный
7. Кожух
8. Диск отрезной
9. Кожух защитный
10. Направляющие
11. Блокиратор
12. Рабочий стол
13. Угловой упор
14. Винт фиксации
15. Упор
16. Рукоятка
17. Удлинитель
18. Винт фиксации
19. Фиксатор
20. Планка направляющая
21. Шкала
22. Ограничитель хода
23.Ручка
24. Шкала
25. Люк
26. Крышка
7
8. УСТАНОВКА
8.1. На ровную, горизонтальную, устойчивую поверхность установить плиткорез так, чтобы основание (1) Рис.2 надежно
опиралось на поверхность и исключало возможности опрокидывания или падения плиткореза.
8.2. Поверхность, на которую устанавливается плиткорез, должна
обеспечивать беспрепятственный сток жидкости (воды) в случае ее слива
из поддона (1) Рис.2.
8.3. Переносить плиткорез следует за ручку (23), придерживая основание
(1),
Рис.2.
9. СБОРКА (Рис.2)
9.1. Переместите до упора удлинитель (17) из полок (2).
9.2. При необходимости установите на упор (15) рабочего стола (12)
направляющую планку (20) и/или угловой упор (13), как показано на Рис.
2.
9.3. На основание (1) Рис.2. установите четыре опоры (F) Рис.1.
9.4.Снимите крышку (26) Рис.2 и установите защитный кожух (9),
надежно закрепив его двумя винтами, в специально отведенном месте
как
показано на Рис.2а. Установите крышку (26) на место.
9.5. Установите отрезной диск (8) см. раздел 10.
10. УСТАНОВКА/СНЯТИЕ ОТРЕЗНОГО ДИСКА
ВНИМАНИЕ: Убедитесь, что плиткорез отсоединён от источника электрического тока.
В поддоне (1) не должно быть охлаждающей жидкости - воды.
10.1. Поднимите защитный кожух (9) в верхнее положение, Рис.3а
10.2. Снимите крышку (26) Рис.3а.
10.3.
Отрезной диск (8) крепится на шпинделе (29) с помощью внешнего фланца (27) и гайки (28) Рис.3б.
10.4. Гайка (28) закручивается или откручивается ключом (D), при этом с помощью отвертки (Е) Рис.3в. необходимо
блокировать вращение шпинделя (29) Рис.3б.
10.5. Отрезной диск (8) устанавливается на внутренний фланец (30) Рис. 3г так, чтобы стрелка на отрезном диске (8)
совпадала с вращением шпинделя
(29) (против часовой стрелки).
10.6. Надежно фиксируйте положение отрезного диска (8) внешним фланцем (27), затягивая гайку (28) по часовой стрелке
Рис.3в.
10.7. Крепление отрезного диска (8) на шпинделе(29) схематично показано на Рис.3д.
