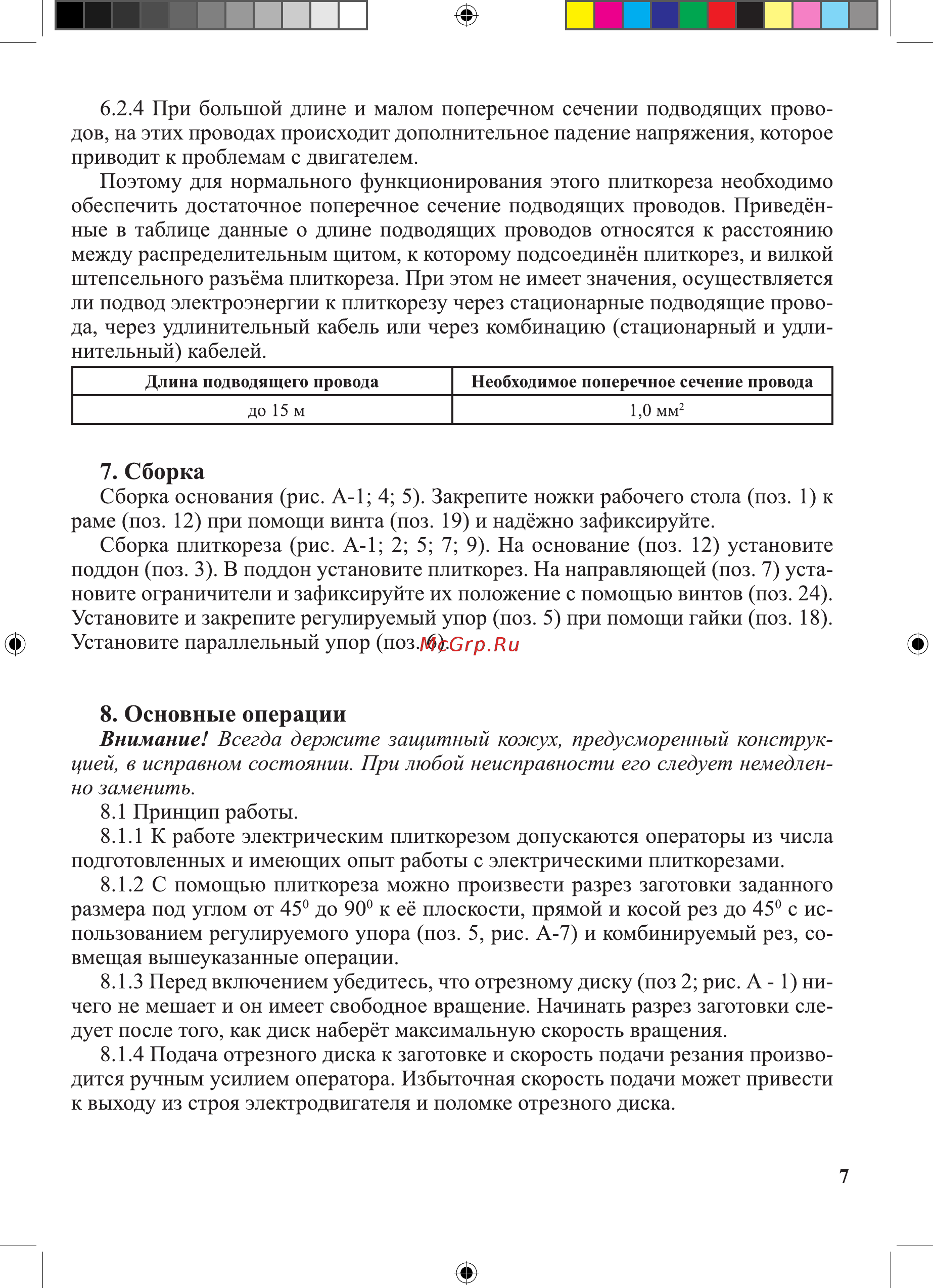

6.2.4 При большой длине и малом поперечном сечении подводящих прово-

дов, на этих проводах происходит дополнительное падение напряжения, которое

приводит к проблемам с двигателем.

Поэтому для нормального функционирования этого плиткореза необходимо

обеспечить достаточное поперечное сечение подводящих проводов. Приведён-

ные в таблице данные о длине подводящих проводов относятся к расстоянию

между распределительным щитом, к которому подсоединён плиткорез, и вилкой

штепсельного разъёма плиткореза. При этом не имеет значения, осуществляется

ли подвод электроэнергии к плиткорезу через стационарные подводящие прово-

да, через удлинительный кабель или через комбинацию (стационарный и удли-

нительный) кабелей.

Длина подводящего провода Необходимое поперечное сечение провода

до 15 м 1,0 мм

7. Сборка

Сборка основания (рис. А-1; 4; 5). Закрепите ножки рабочего стола (поз. 1) к

раме (поз. 12) при помощи винта (поз. 19) и надёжно зафиксируйте.

Сборка плиткореза (рис. А-1; 2; 5; 7; 9). На основание (поз. 12) установите

поддон (поз. 3). В поддон установите плиткорез. На направляющей (поз. 7) уста-

новите ограничители и зафиксируйте их положение с помощью винтов (поз. 24).

Установите и закрепите регулируемый упор (поз. 5) при помощи гайки (поз. 18).

Установите параллельный упор (поз. 6).

8. Основные операции

Внимание! Всегда держите защитный кожух, предусморенный конструк-

цией, в исправном состоянии. При любой неисправности его следует немедлен-

но заменить.

8.1 Принцип работы.

8.1.1 К работе электрическим плиткорезом допускаются операторы из числа

подготовленных и имеющих опыт работы с электрическими плиткорезами.

8.1.2 С помощью плиткореза можно произвести разрез заготовки заданного

размера под углом от 45

до 90

к её плоскости, прямой и косой рез до 45

с ис-

пользованием регулируемого упора (поз. 5, рис. А-7) и комбинируемый рез, со-

вмещая вышеуказанные операции.

8.1.3 Перед включением убедитесь, что отрезному диску (поз 2; рис. А - 1) ни-

чего не мешает и он имеет свободное вращение. Начинать разрез заготовки сле-

дует после того, как диск наберёт максимальную скорость вращения.

8.1.4 Подача отрезного диска к заготовке и скорость подачи резания произво-

дится ручным усилием оператора. Избыточная скорость подачи может привести

к выходу из строя электродвигателя и поломке отрезного диска.
