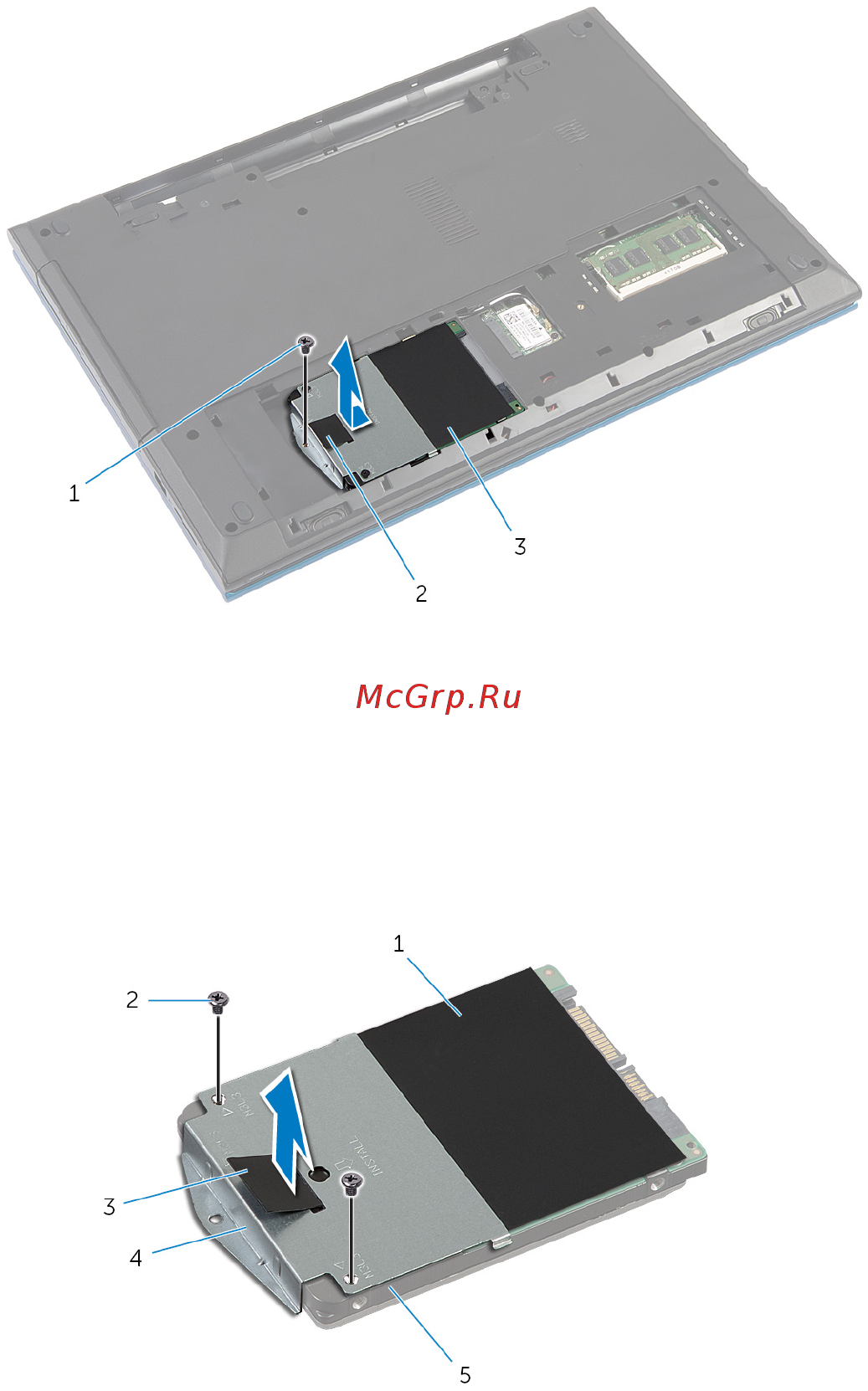

3 Снимите жесткий диск в сборе с основания компьютера.
1 винт 2 язычок
3 жесткий диск в сборе
4 Выверните винты, которыми каркас жесткого диска крепится к жесткому
диску.
5 Потянув за язычок, снимите скобу жесткого диска и отделите майларовую
пленку.
1 майларовая пленка 2 винты (2 шт.)
3 язычок 4 скоба жесткого диска
5 жесткий диск
25
