Dell Inspiron 3542-6212 [92/104] Последовательность действий
![Dell Inspiron 3542-6212 [92/104] Последовательность действий](/views2/1285596/page92/bg5c.png)
Последовательность действий

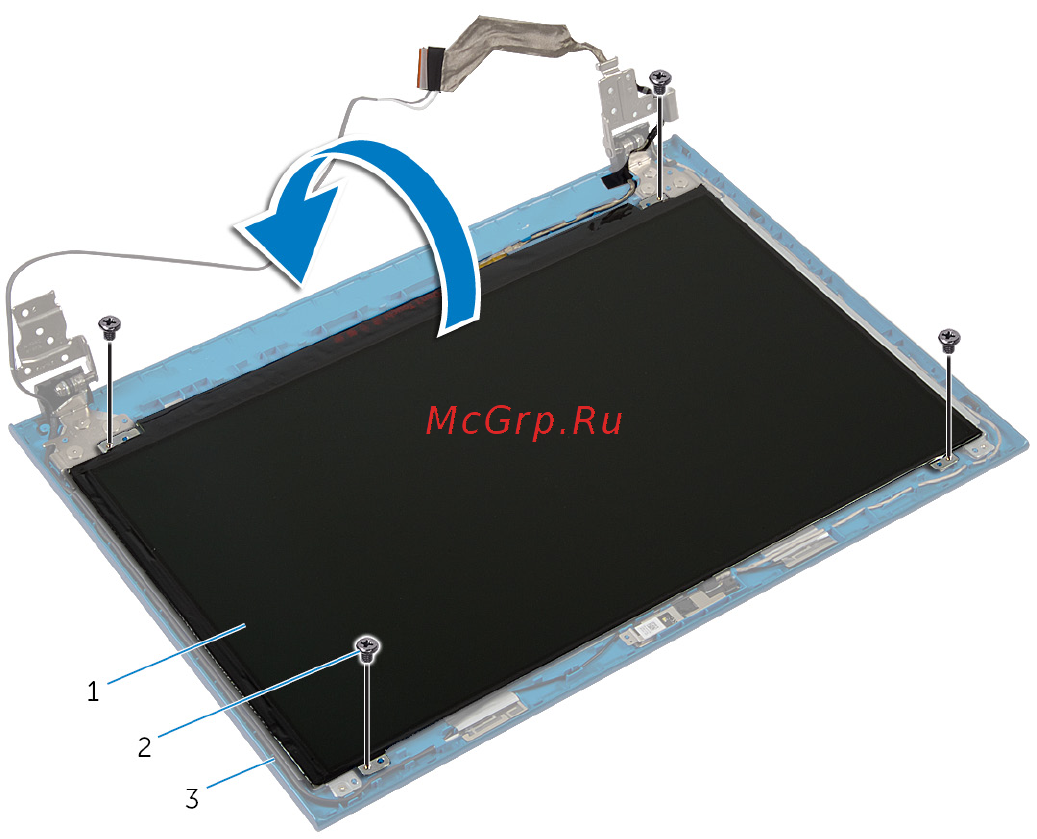

1 Выверните винты, которыми панель дисплея крепится к задней крышке
дисплея.
2 Аккуратно приподнимите панель дисплея, переверните ее и поместите на
ровную, чистую поверхность.
1 панель дисплея 2 винты (4)
3 задняя крышка дисплея
3 Снимите ленту, которой кабель дисплея крепится к панели дисплея.
92
