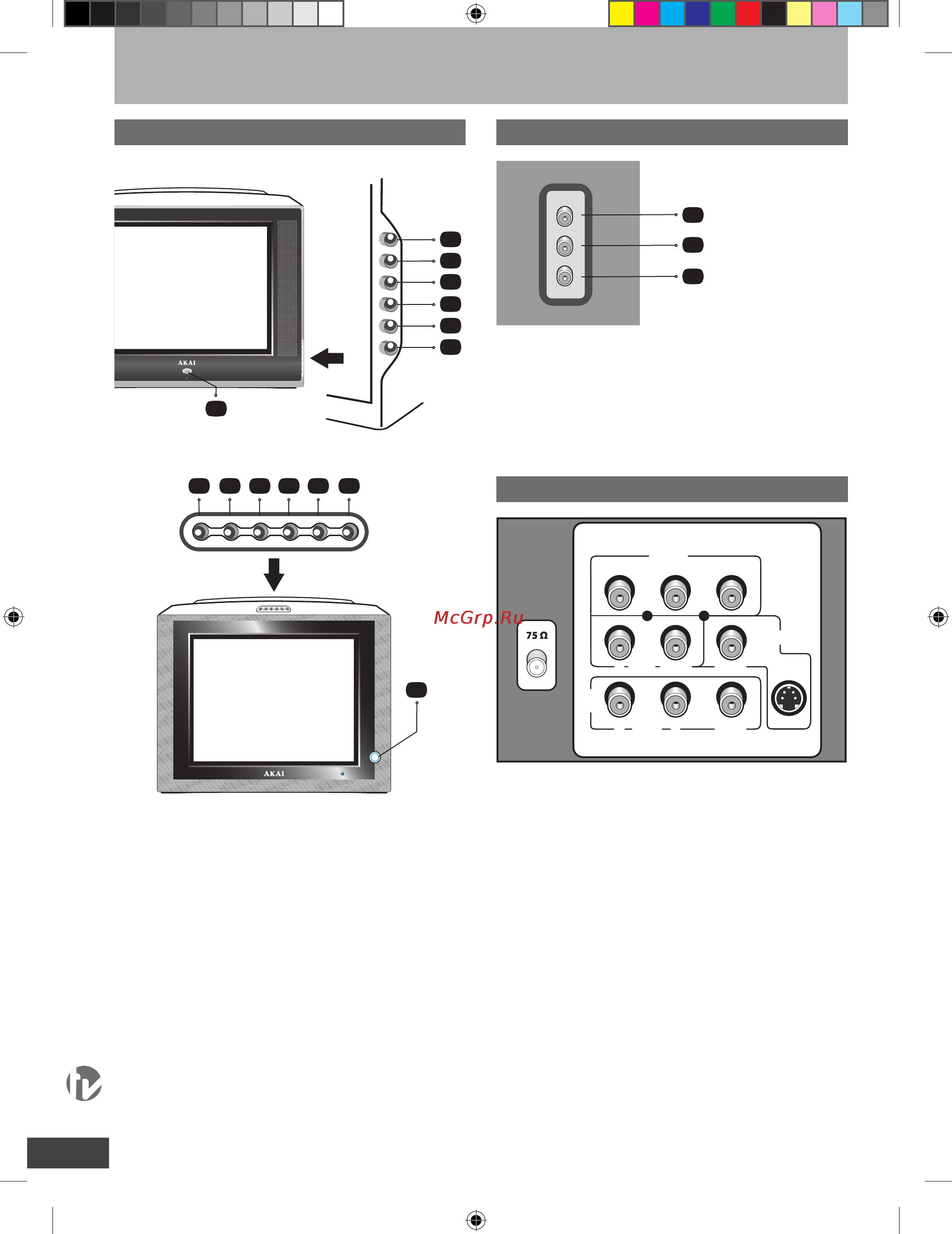

Введение. Назначение кнопок и разъемов
Передняя панель Боковая панель
VIDEO
AU
DIO
L
R
1. TV/AV – переключение режима работы телевизо-
ра: TV-AV1-AV2-DVD-SVHS
2. MENU — вызов на экран меню настроек телеви-
зора
3.
VOL – — уменьшение громкости звука
4.
VOL + — увеличение громкости звука
5.
CH – — переключение программ в сторону мень-
ших номеров
6.
CH + — переключение программ в сторону боль-
ших номеров
7. Сетевая кнопка с индикатором сети
1
2
3
AV
OUT
AV IN (1)
R LAUDIO VIDEO
R
L/MONO
AUDIO
VIDEO
DVD IN
Cr Cb
S-
VIDEO
Y
Задняя панель
1
2
3
4
5
6
21CT71FS
21CT24FS
1
2
3
4
5
6
1. VIDEO — композитный видеовход (CVBS)
2.
AUDIO L — входной разъем аналогового аудиосиг-
нала (левый канал)
3. AUDIO R — входной разъем аналогового аудио-
сигнала (правый канал)
7
7
DVD IN
• YCbCr — компонентный видеовход (3 х RCA)
AV IN 1
• Audio R — входной разъем аналогового аудиосиг-
нала (правый канал)
• Audio L — входной разъем аналогового аудиосиг-
нала (левый канал)
• Video — композитный видеовход (СVBS)
• S-VIDEO видеовход S-Video (S-VHS)
AV OUT
• Audio R — выходной разъем аналогового аудио-
сигнала (правый канал)
• Audio L — выходной разъем аналогового аудио-
сигнала (левый канал)
• Video — композитный видеовыход (СVBS)
75 Ом — антенный вход
Уменьшение громкости звука
