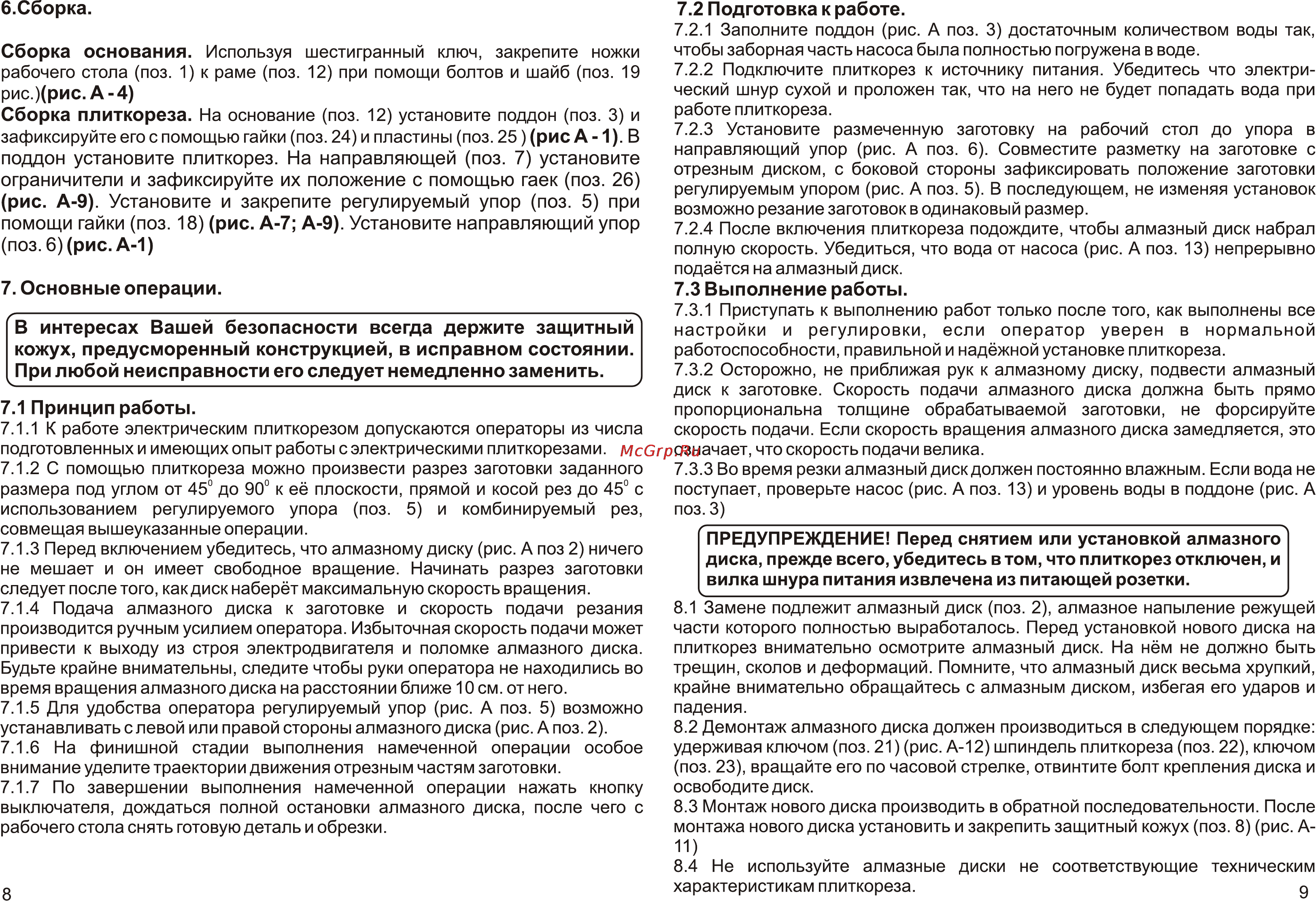

6 Сборка Сборка основания Используя шестигранный ключ закрепите ножки рабочего стола поз 1 к раме поз 12 при помощи болтов и шайб поз 19 рис рис А 4 Сборка плиткореза На основание поз 12 установите поддон поз 3 и зафиксируйте его с помощью гайки поз 24 и пластины поз 25 рис А 1 В поддон установите плиткорез На направляющей поз 7 установите ограничители и зафиксируйте их положение с помощью гаек поз 26 рис А 9 Установите и закрепите регулируемый упор поз 5 при помощи гайки поз 18 рис А 7 А 9 Установите направляющий упор поз 6 рис А 1 7 Основные операции В интересах Вашей безопасности всегда держите кожух предусморенный конструкцией в исправном При любой неисправности его следует немедленно заменить защитный состоянии 7 1 Принцип работы 7 1 1 К работе электрическим плиткорезом допускаются операторы из числа подготовленных и имеющих опыт работы с электрическими плиткорезами 7 1 2 С помощью плиткореза можно произвести разрез заготовки заданного размера под углом от 45 до 90 к её плоскости прямой и косой рез до 45 с использованием регулируемого упора поз 5 и комбинируемый рез совмещая вышеуказанные операции 7 1 3 Перед включением убедитесь что алмазному диску рис А поз 2 ничего не мешает и он имеет свободное вращение Начинать разрез заготовки следует после того как диск наберёт максимальную скорость вращения 7 1 4 Подача алмазного диска к заготовке и скорость подачи резания производится ручным усилием оператора Избыточная скорость подачи может привести к выходу из строя электродвигателя и поломке алмазного диска Будьте крайне внимательны следите чтобы руки оператора не находились во время вращения алмазного диска на расстоянии ближе 10 см от него 7 1 5 Для удобства оператора регулируемый упор рис А поз 5 возможно устанавливать елевой или правой стороны алмазного диска рис А поз 2 7 1 6 На финишной стадии выполнения намеченной операции особое внимание уделите траектории движения отрезным частям заготовки 7 1 7 По завершении выполнения намеченной операции нажать кнопку выключателя дождаться полной остановки алмазного диска после чего с рабочего стола снять готовую деталь и обрезки 8 7 2 Подготовка к работе 7 2 1 Заполните поддон рис А поз 3 достаточным количеством воды так чтобы заборная часть насоса была полностью погружена в воде 7 2 2 Подключите плиткорез к источнику питания Убедитесь что электри ческий шнур сухой и проложен так что на него не будет попадать вода при работе плиткореза 7 2 3 Установите размеченную заготовку на рабочий стол до упора в направляющий упор рис А поз 6 Совместите разметку на заготовке с отрезным диском с боковой стороны зафиксировать положение заготовки регулируемым упором рис А поз 5 В последующем не изменяя установок возможно резание заготовок в одинаковый размер 7 2 4 После включения плиткореза подождите чтобы алмазный диск набрал полную скорость Убедиться что вода от насоса рис А поз 13 непрерывно подаётся на алмазный диск 7 3 Выполнение работы 7 3 1 Приступать к выполнению работ только после того как выполнены все настройки и регулировки если оператор уверен в нормальной работоспособности правильной и надёжной установке плиткореза 7 3 2 Осторожно не приближая рук к алмазному диску подвести алмазный диск к заготовке Скорость подачи алмазного диска должна быть прямо пропорциональна толщине обрабатываемой заготовки не форсируйте скорость подачи Если скорость вращения алмазного диска замедляется это означает что скорость подачи велика 7 3 3 Во время резки алмазный диск должен постоянно влажным Если вода не поступает проверьте насос рис А поз 13 и уровень воды в поддоне рис А поз 3 ПРЕДУПРЕЖДЕНИЕ Перед снятием или установкой алмазного диска прежде всего убедитесь в том что плиткорез отключен и вилка шнура питания извлечена из питающей розетки 8 1 Замене подлежит алмазный диск поз 2 алмазное напыление режущей части которого полностью выработалось Перед установкой нового диска на плиткорез внимательно осмотрите алмазный диск На нём не должно быть трещин сколов и деформаций Помните что алмазный диск весьма хрупкий крайне внимательно обращайтесь с алмазным диском избегая его ударов и падения 8 2 Демонтаж алмазного диска должен производиться в следующем порядке удерживая ключом поз 21 рис А 12 шпиндель плиткореза поз 22 ключом поз 23 вращайте его по часовой стрелке отвинтите болт крепления диска и освободите диск 8 3 Монтаж нового диска производить в обратной последовательности После монтажа нового диска установить и закрепить защитный кожух поз 8 рис А11 8 4 Не используйте алмазные диски не соответствующие техническим характеристикам плиткореза а
