Karcher KMR 1250 D KAT — инструкция по замене боковых щеток и подметающего вала [10/16]

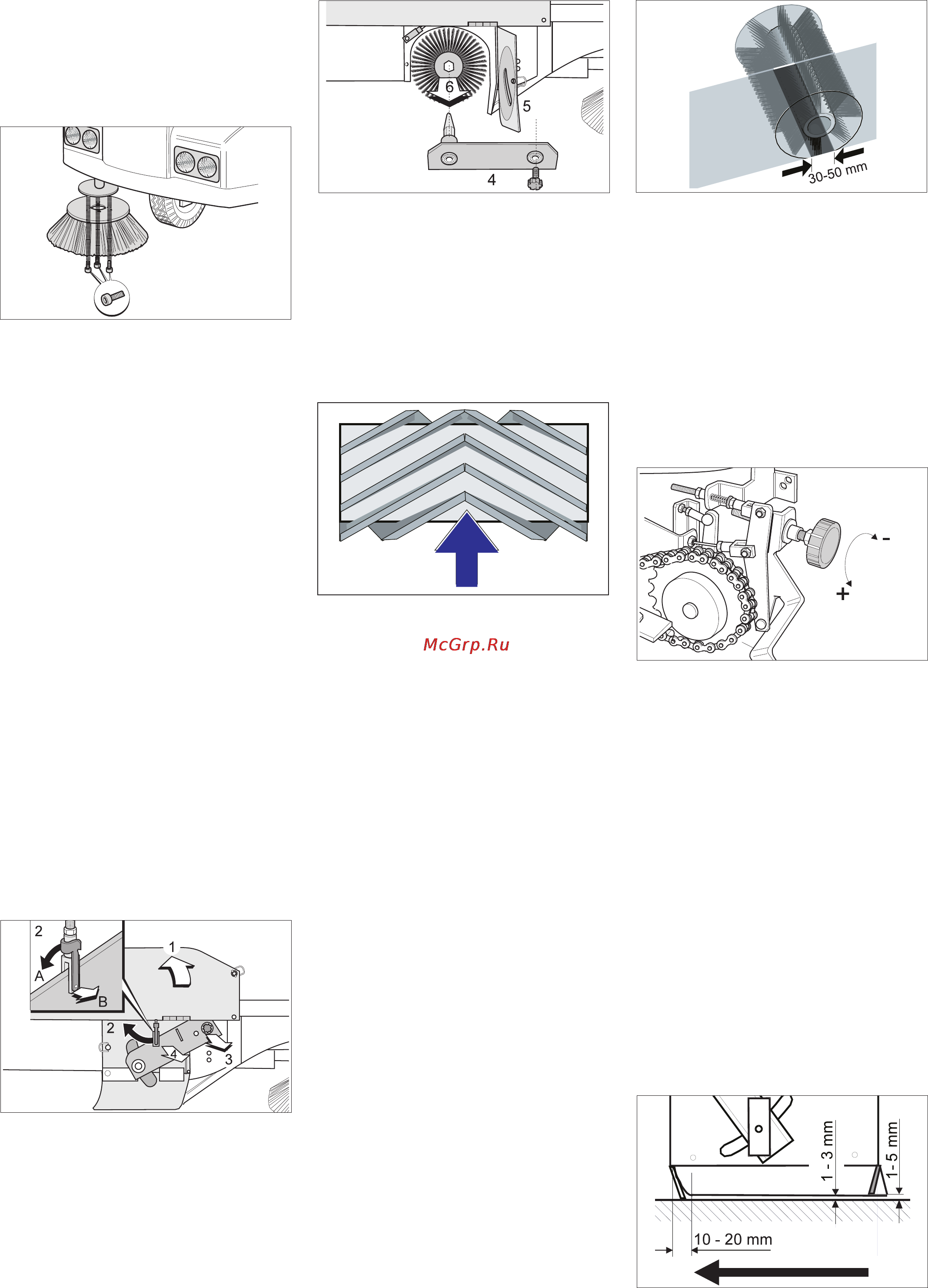

Замена боковых щеток Поставить подметающую машину на ровной поверхности Приподнять боковые щетки Ключ зажигания повернуть в позицию О и вытащить его из замка Открутить крепежные винты Снять боковые щетки Прикрутить новые боковые щетки Проверка подметающего вала Поставить подметающую машину на ровной поверхности Поднять подметающий вал Ключ зажигания повернуть в позицию О и вытащить его из замка Закрепить аппарат от непроизвольного качения подложив под него клин Зафиксируйте стояночный тормоз Удалить с подметающего вала намотавшиеся ленты и веревки Снять винты балансира подметающего вала 4 Открыть клапан подметающего вала поворотный замок 5 Вытянуть метущий вал 6 Поверните регулировочный винт подметающего вала по часовой стрелке до упора Снова собрать в обратной последовательности Указание При установке нового подметающего вала обратить внимание на положение щетины 118 Указание Расположение подметающего вала при установке по направлению движения Замена становится необходимой если вследствие износа щеток результат качество подметания заметно ухудшается Поставить подметающую машину на ровной поверхности Опустить подметающий вал Ключ зажигания повернуть в позицию О и вытащить его из замка Закрепить аппарат от непроизвольного качения подложив под него клин Зафиксируйте стояночный тормоз 1 Разблокировать предохранительные болты на нижней головке вилки 2 и откинуть назад выдвижные штанги Выкрутить винт с накатанной головкой 3 Указание Профиль подметания не должен иметь трапециевидную форму В этом случае следует обратиться в сервисную службу Регулировка профиля подметания Только для режима работы Жесткое положение Открыть крышку устройства Замена подметающего вала Открыть правые боковые клапаны Профиль подметания имеет вид равномерного прямоугольника шириной 30 50 мм Указание После установки нового подметающего вала необходимо заново отрегулировать плоскость подметания Проверка и корректировка плоскости подметания для подметающего вала Проверить давление в шинах Выключить отсос пыли Для этого следует установить рычаг на режим мокрого подметания Поднять подметающий вал Приподнять боковые щетки Поставить подметающую машину на ровный гладкий пол покрытый видимым слоем пыли или мела Опустить подметающий вал среднее положение рычага и дать ему повращаться в течение некоторого времени Поднять подметающий вал Открыть клапан для крупных частиц грязи Дать аппарату задний ход Проверить плоскость подметания ри 10 Для увеличения профиля подметания Установочный винт вращать против часовой стрелки Для уменьшения профиля подметания Установочный винт вращать по часовой стрелке Установка и замена уплотнительных планок Указание Немедленно заменить поврежденные или использованные уплотнительные планки Поставить подметающую машину на ровной поверхности Поднять подметающий вал Ключ зажигания повернуть в позицию 0 и вытащить его из замка Закрепить аппарат от непроизвольного качения подложив под него клин Зафиксируйте стояночный тормоз
