6
AKAI
14CT12
сти телевизор в режим АВ (при этом на экране
появится надпись АВ).
3. Для возврата в режим просмотра телевизи-
онных станций нажмите кнопку TВ/AВ на пе-
редней панели телевизора, или кнопку ТВ/АВ
ПДУ.
Для подключения видеомагнитофона через ан-
тенный вход телевизора необходимо:
1. Соединить выход ВЧ (RF) видеомагнитофона
с антенным входом телевизора с помощью ка-
беля, входящего в комплект поставки видео-
магнитофона
2. Включить видеомагнитофон в режим ТЕСТ
(TEST) или в режим воспроизведения (PLAY).
3. Настроить телевизор на канал видеомагни-
тофона и записать в память настройку при по-
мощи процедуры, описанной в Меню НАСТРОЙ-
КА (стр. 12).
1. Откройте крышку на задней поверхности пульта дистанционного
управления.
2. Вставьте батарейки с соблюдением полярности.
3. Закройте крышку.
1. Не используйте одновременно в паре одну новую и одну старую
батарейки.
2. Если пульт дистанционного управления не используется долгое
время или на поверхности элементов питания появились раковины,
белый налет, извлеките батарейки, чтобы избежать утечки жидкости и
повреждения пульта.

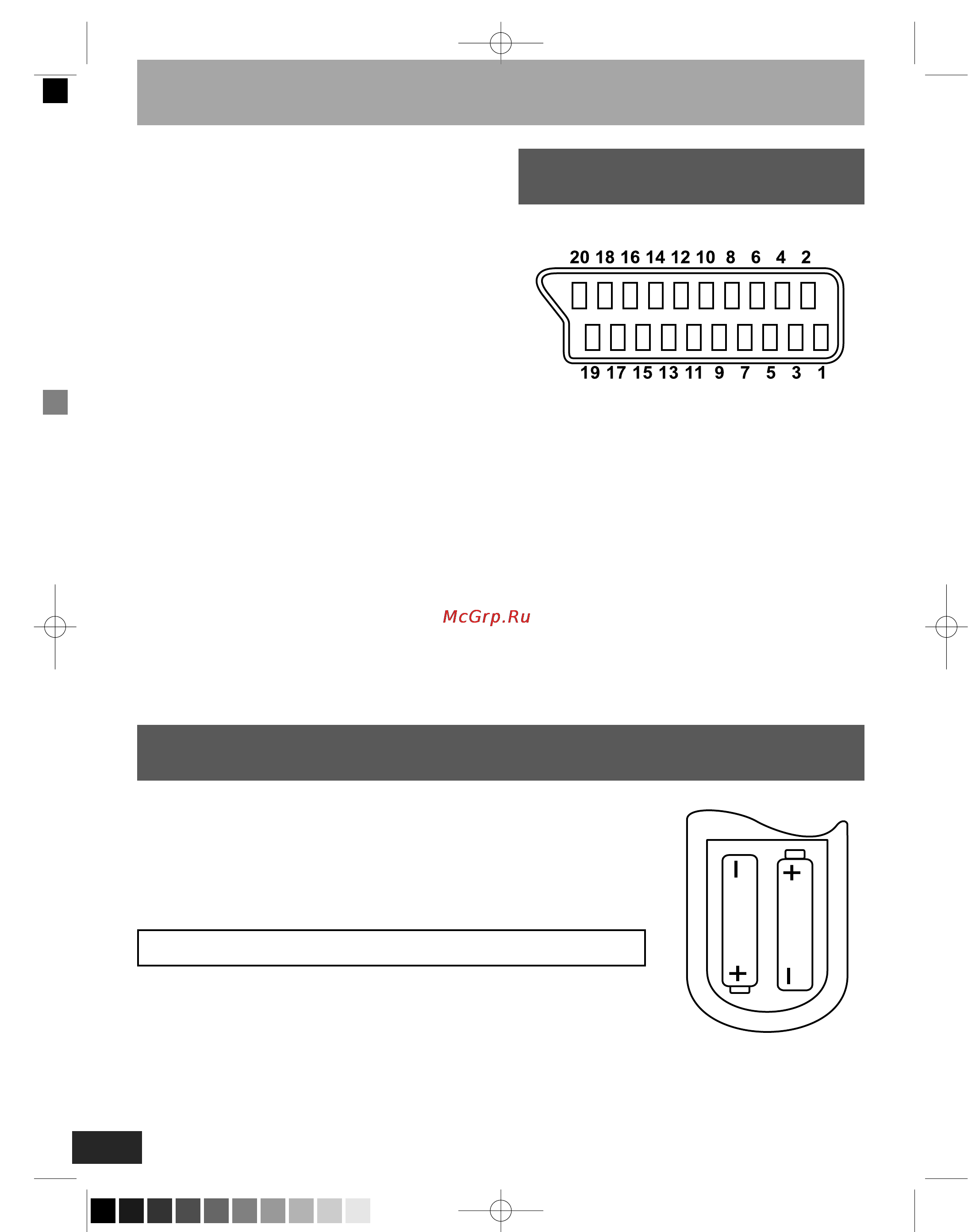

1 – звук выход правый канал
2 – звук вход правый канал
3 – звук выход левый канал
4 – общий
5 – общий
6 – звук вход левый канал
17 – общий
18 – общий
19 – композитный видеовыход
20 – композитный видеовход
Порядок установки и замены элементов питания
пульта дистанционного управления
Назначение контактов
соединителя SCART
ПРЕДУПРЕЖДЕНИЕ
Общие рекомендации
14CT12_new.qxd 9/5/05 17:32 Page 6 (Black plate)
