PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
9
3. Описание оборудования.
3.1. Технические характеристики.
Потребляемая мощность 2200 Вт.
Напряжение 400 В.
Номинальное число оборотов 2800 об/мин.
Длина разрезаемого материала 1200 мм.
Высота разрезаемого материала 135 мм
Рез под углом 0
0
-45
0
Вертикальное перемещение пильного узла 40 мм.
Размеры диска 350×25,4×3 мм.
Стол 1450×580
Боковой стол 400×350 мм.
Производительность насоса 8 л/мин.
Габариты станка (д×ш×в) 1740×1040×1350мм.
Габариты упаковки 1670×750×765мм.
Брутто/нетто
172/137 кг

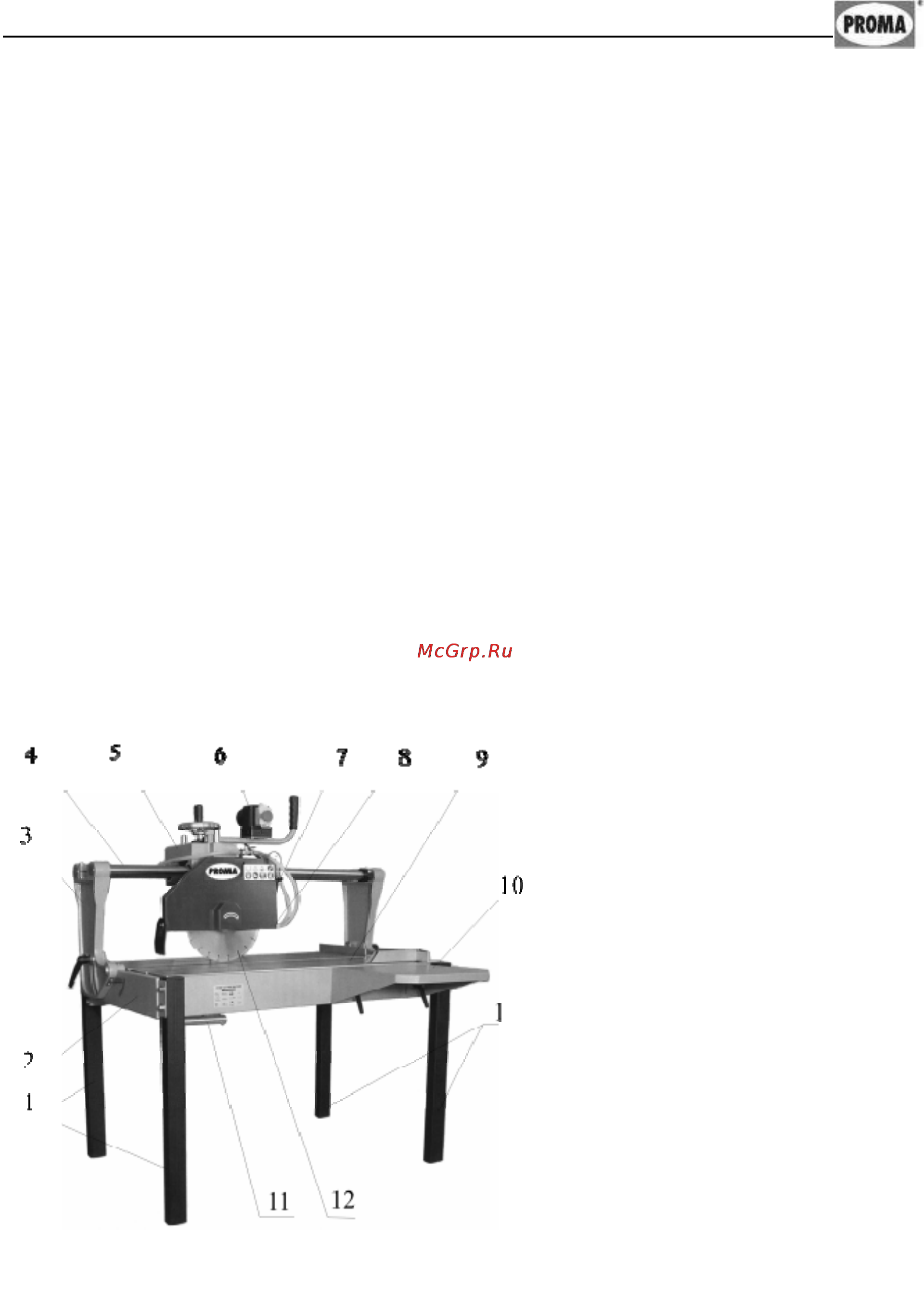

3.2. Основные узлы и детали оборудования (см. рис.2).
1. Ножки станка.
2. Станина станка.
3. Поворотный кронштейн
4. Направляющая пильного
узла.
5. Пильный узел.
6. Электрический блок
управления.
7. Лазерный светодиод.
8. Штуцер СОЖ.
9. Стол.
10. Боковой стол.
11. Рукоятка для перемеще-
ния станка.
12. Отрезной диск.
3.3. Краткое описание конструкции оборудования.
Станок RD-1200S состоит из станины 2, на которой крепятся ножки 1 и
два поворотных кронштейна 3. Между кронштейнами установлены две на-
Рисунок 2.
