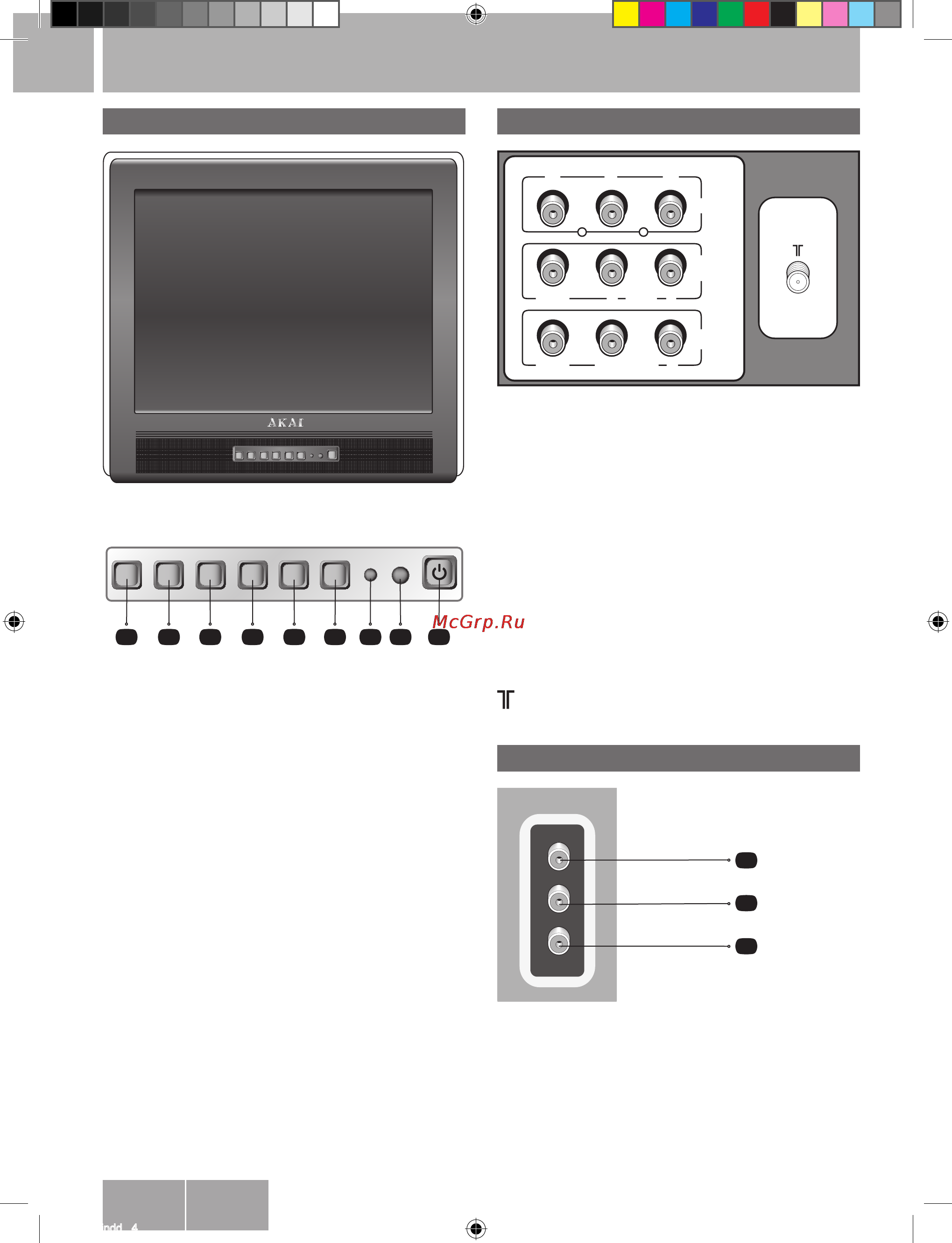

Введение. Назначение кнопок и разъемов
Передняя панель
1. TV/AV – переключение режима работы телевизо-
ра: TV– AV 1 – AV 2 – DVD
2. MENU — вызов на экран меню настроек телеви-
зора
3. VOL – — уменьшение громкости звука
4. VOL + — увеличение громкости звука
5.
CH – — переключение программ в сторону мень-
ших номеров
6. CH + — переключение программ в сторону боль-
ших номеров
7. Индикатор сети
8. Фотоприемник
9.
Сетевая кнопка
AV
OUT
L RAUDIO
VIDEO
L/MONO R
AUDIO
VIDEO
DVD IN
AV IN 1
Cr CbY
Задняя панель
DVD IN
• CrYCb — компонентный видеовход (3 х RCA)
AV OUT
• Video — композитный видеовыход (СVBS)
• Audio L — выходной разъем аналогового аудио-
сигнала (левый канал)
• Audio R — выходной разъем аналогового аудио-
сигнала (правый канал)
AV IN 1
• Video — композитный видеовход (СVBS)
• Audio L/MONO — входной разъем аналогового
аудиосигнала (левый канал)
• Audio R — входной разъем аналогового аудиосиг-
нала (правый канал)
— антенный вход
Возврат предыдущей программы
Кнопки навигации по меню /
регулировка уровня громкости
Вызов на экран
меню настроек телевизора
Выбор различных режимов
настройки изображения
Боковая панель (AV IN 2)
VIDEO
AV IN 2
AUDIO
L/Mono
R
1
2
3
1. VIDEO — композитный видеовход (CVBS)
2.
AUDIO L/MONO — входной разъем аналогового
аудиосигнала (левый канал)
3. AUDIO R — входной разъем аналогового аудио-
сигнала (правый канал)
