1. ОБЩИЕ УКАЗАНИЯ
1.1. Электрические плиткорезы моделей DIAM SP-250/1,1 и
DIAM SPL-250/1,5 предназначены для резки любых видов
керамической, тротуарной и облицовочной плитки.
1.2. Плиткорезы электрические DIAM SP-250/1,1 и DIAM SPL-250/1,5
соответствуют требованиям ГОСТ 27.410-87.
1.3. Перед эксплуатацией оборудования внимательно ознакомьтесь с
настоящим руководством.
1.4. Если плиткорез внесен в зимнее время в отапливаемое
помещение с улицы или из холодного помещения, плиткорез не
распаковывать и не включать в течение 4-6 часов. Плиткорез
должен прогреться до температуры окружающего воздуха. В
противном случае он может выйти из строя при включении.
1.5. Приобретая плиткорез, проверьте его работоспособность,
комплектность, наличие гарантийного талона.
1.6. После продажи плиткореза претензии по его некомплектности не
принимаются.
1.7. При нарушении потребителем правил изложенных в настоящем
руководстве, а также пунктов указанных в гарантийном талоне
оборудование гарантийному ремонту не подлежит.
Возможен только платный ремонт.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
Наименование
SP-250/1,1 SPL-250/1,5
Потребляемая мощность 1100 Вт 1500 Вт
Диаметр алмазного диска 250 мм 250 мм
Посадочный диаметр диска 25.4 мм 25.4 мм
Макс. глубина реза под углом 90 60 мм 60 мм
Макс. глубина реза под углом 45 42 мм 42 мм
Макс. длина реза 600 мм 700 мм
Угол наклона 0 – 45 градусов
Скорость вращения режущего диска 3000 об/мин
Напряжение питания 220/50 В/Гц 220/50В/Гц
Габариты рабочего стола 625х510 мм 760х510 мм
Габаритные размеры 1200х740х1040 1285х516х1230
Масса 52 кг 52 кг
2
2.1. Технические характеристики указанные выше обеспечиваются
только при условии соблюдения требований по эксплуатации
определенных настоящей инструкцией.
2.2. Производитель оставляет за собой право на внесение
конструктивных изменений для повышения эффективности
работы оборудования.
3. КОМПЛЕКТ ПОСТАВКИ
3.1. Для модели DIAM SP – 250/1,1:

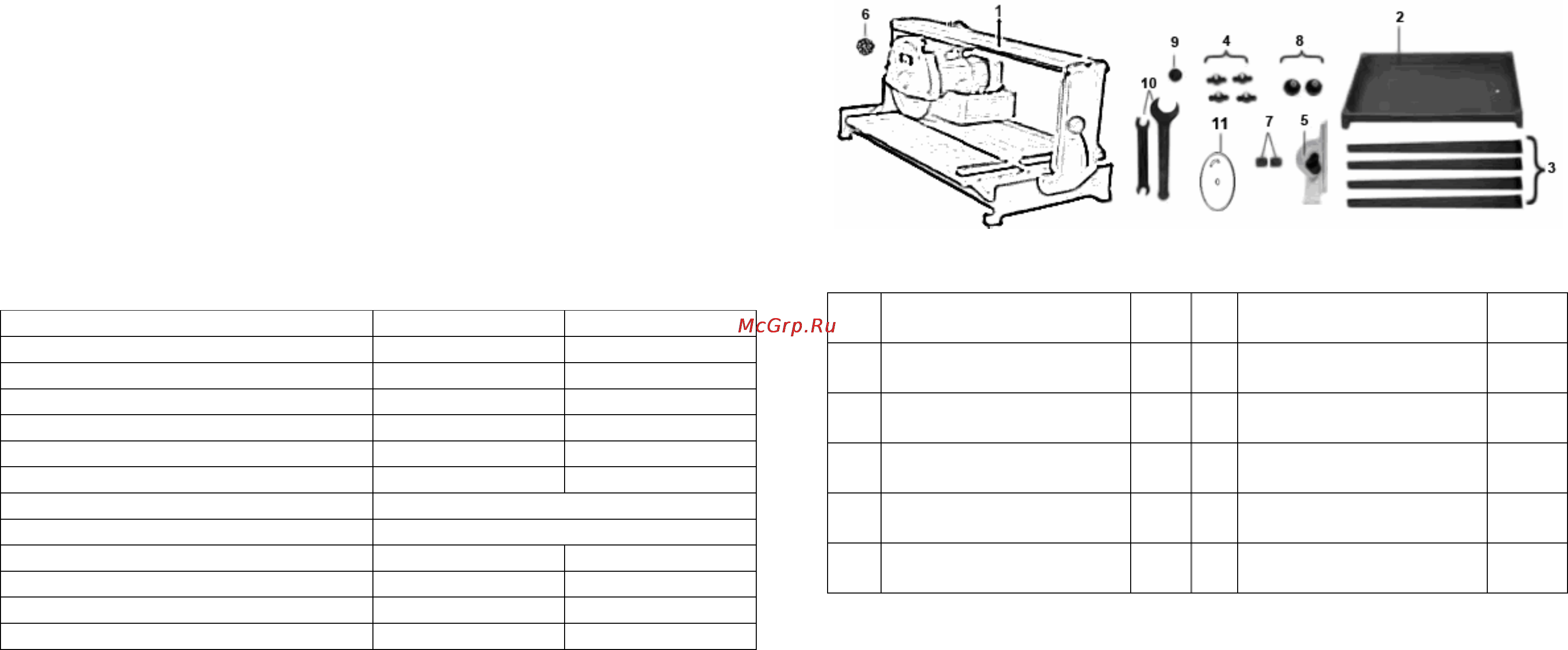

Рис.1
1 Плиткорез с помпой 1 шт 7 Ограничитель 2 шт.
2 Поддон 1 шт 8
Винт крепления
ограничителя
2 шт.
3 Ножки 4 шт 9 Пробка 1 шт.
4 Винт крепления ножек 4 шт 10 Ключ рожковый 2 шт.
5
Регулируемый упор с
транспортиром
1 шт 11 Диск отрезной 1 шт.
6 Транспортировочный винт 1 шт
3
