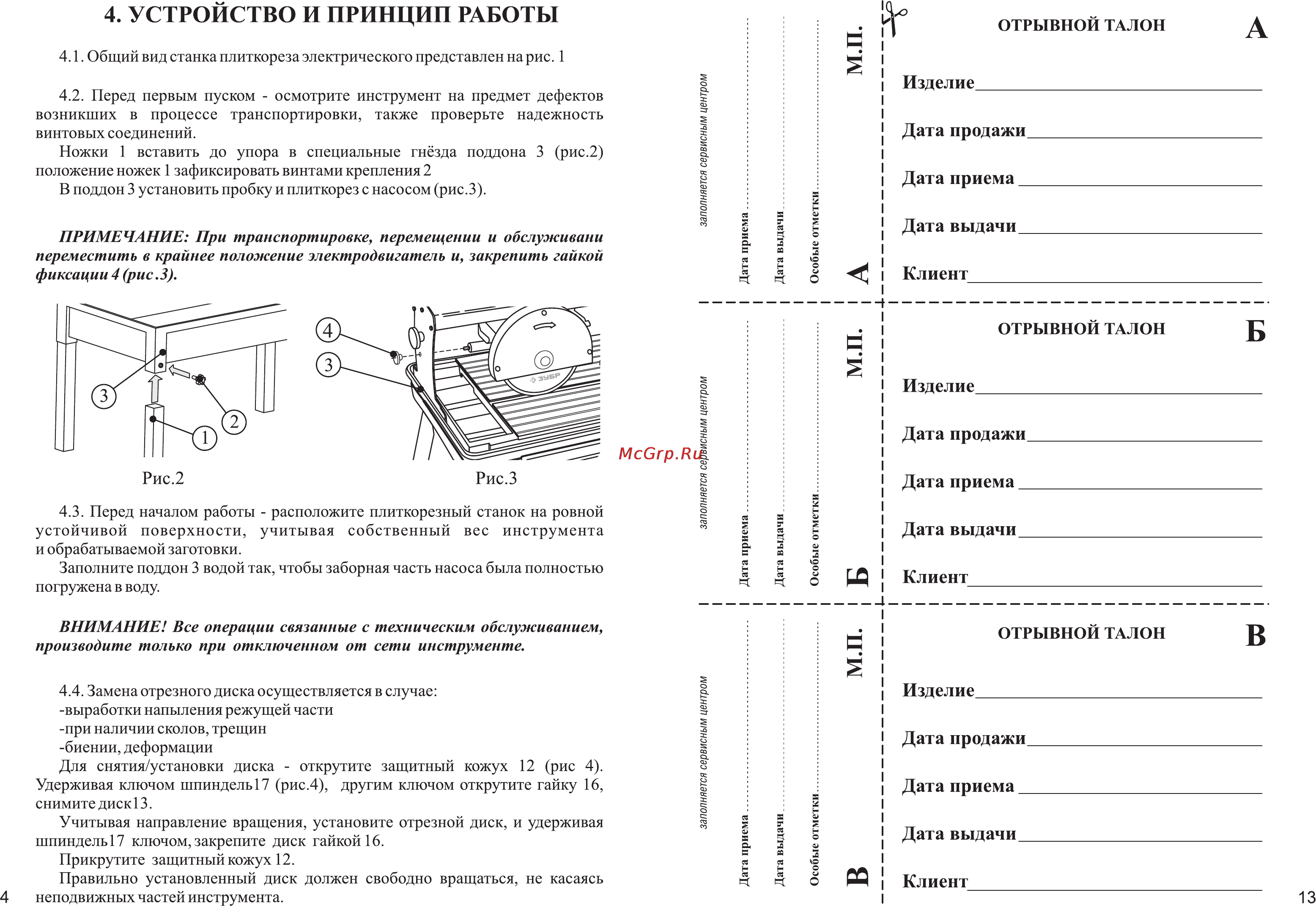

4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ОТРЫВНОЙ ТАЛОН 4 2 Перед первым пуском осмотрите инструмент на предмет дефектов возникших в процессе транспортировки также проверьте надежность винтовых соединений Ножки 1 вставить до упора в специальные гнёзда поддона 3 рис 2 положение ножек 1 зафиксировать винтами крепления 2 В поддон 3 установить пробку и плиткорез с насосом рис З заполняется сервисным центром 4 1 Общий вид станка плиткореза электрического представлен на рис 1 Дата продажи Дата приема а V Дата выдачи о Клиент I ПРИМЕЧАНИЕ При транспортировке перемещении и обслуживани переместить в крайнее положение электродвигатель и закрепить гайкой фиксации 4 рис З Изделие ОТРЫВНОЙ ТАЛОН к Рис 2 Рис З Изделие Дата продажи Дата приема и 2 о Дата выдачи Клиент I 4 3 Перед началом работы расположите плиткорезный станок на ровной устойчивой поверхности учитывая собственный вес инструмента и обрабатываемой заготовки Заполните поддон 3 водой так чтобы заборная часть насоса была полностью погружена в воду заполняется сервисным центром ВНИМАНИЕ Все операции связанные с техническим обслуживанием производите только при отключенном от сети инструменте 4 заполняется сервисным центром 4 4 Замена отрезного диска осуществляется в случае выработки напыления режущей части при наличии сколов трещин биении деформации Для снятия установки диска открутите защитный кожух 12 рис 4 Удерживая ключом шпиндель 17 рис 4 другим ключом открутите гайку 16 снимите диск13 Учитывая направление вращения установите отрезной диск и удерживая шпиндель 17 ключом закрепите диск гайкой 16 Прикрутите защитный кожух 12 Правильно установленный диск должен свободно вращаться не касаясь неподвижных частей инструмента ОТРЫВНОЙ ТАЛОН 3 Изделие___________________________________ Дата продажи_____________________________ Дата приема_______________________________ Дата выдачи______________________________ Клиент 13
