Головка предохранительная предназначена для крепления и
предохранения поломок метчика при нарезании правых резьб от М3
до М42.

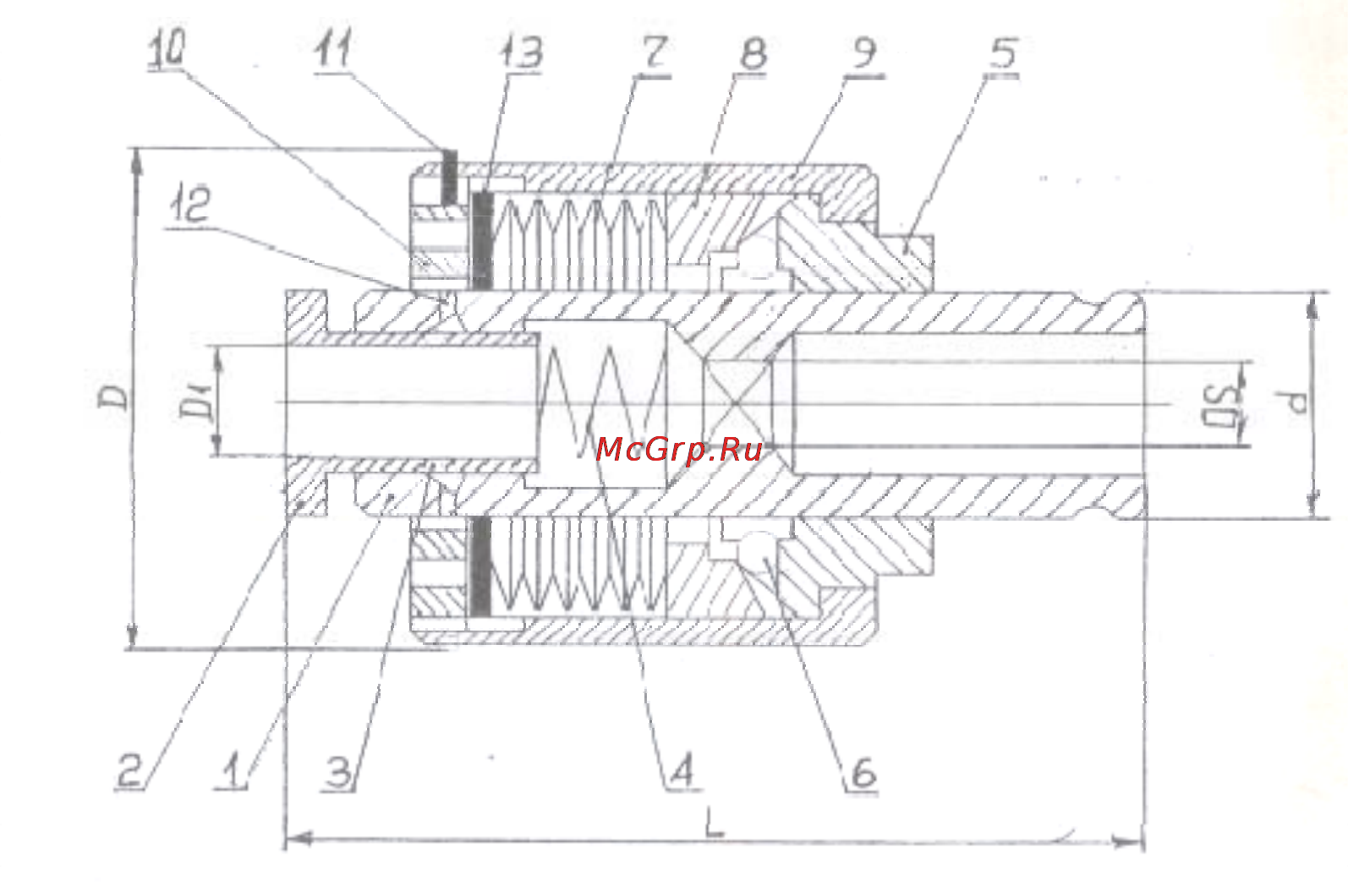

Состав, устройство и принцип работы
Метчик устанавливается в квадратное отверстие корпуса 1 и втулку
2 . Зажим метчика производится шариками 3 при перемещении
втулки 2 пружиной 4. Крутящий момент к корпусу 1 передается
поводком 5 через шарики 6,поджатые тарельчатыми пружинами 7 и
кольцом 8 в лунки корпуса. Регулировка крутящего момента
обеспечивается изменением величины деформации тарельчатых
пружин 7, гайкой 10. При достижении момента резания, больше
отрегулированного, происходит остановка корпуса 1 из-за
проворачивания поводка 5 и выжима шариков из лунок корпуса.
Порядок работы:
• Установите метчик в предохранительную головку, нажав втулку
2 до упора ее в торец корпуса 1
• Установите головку в резьбонарезной патрон
• Произвести регулировку крутящего момента, путем нарезания
резьбы в глухих отверстиях, при этом:
- появление треска в головке сигнализирует о недостаточно
отрегулированном крутящем моменте при упоре метчика в дно
отверстия
- регулировку производить гайкой 10, которая должна быть
зафиксирована кольцом 11
