Хайтек MBSR100 [7/18] Осевая компенсация осевая компенсация f растяжение f1 сжатия
![Хайтек MBSR100 [7/18] Осевая компенсация осевая компенсация f растяжение f1 сжатия](/views2/1028704/page7/bg7.png)
-11 М24 18 14 124
-12 М27-М30 20 16 152;200
-13 М33 84 22,4 50 128 18 260
-14 М36 25 20 280
-15 М39-М42 28 22,4 320;350
Таблица 2 Размер, мм
Обозначение Диапазон
нарезаемых
резьб
d Осевая компенсация I L
F не менее F1,не менее
6162-4003 М3…М12 19 15 5 118 193
-01 212
-10 182
-11 199
-20 129 233
-21 255
-30 111 166
-31 174
-33 189
-36 205
6162-4003-02 М14…М24 32 20 8 154 248
-3 272
-12 235
-13 256
-22 163 267
-23 167 293
-32 147 210
-34 225
-37 241
6162-4003-04 М27…М42 50 25 10 210 328
-5 360
-14 312
-15 339
-24 222 348
-35 203 281
-38 297

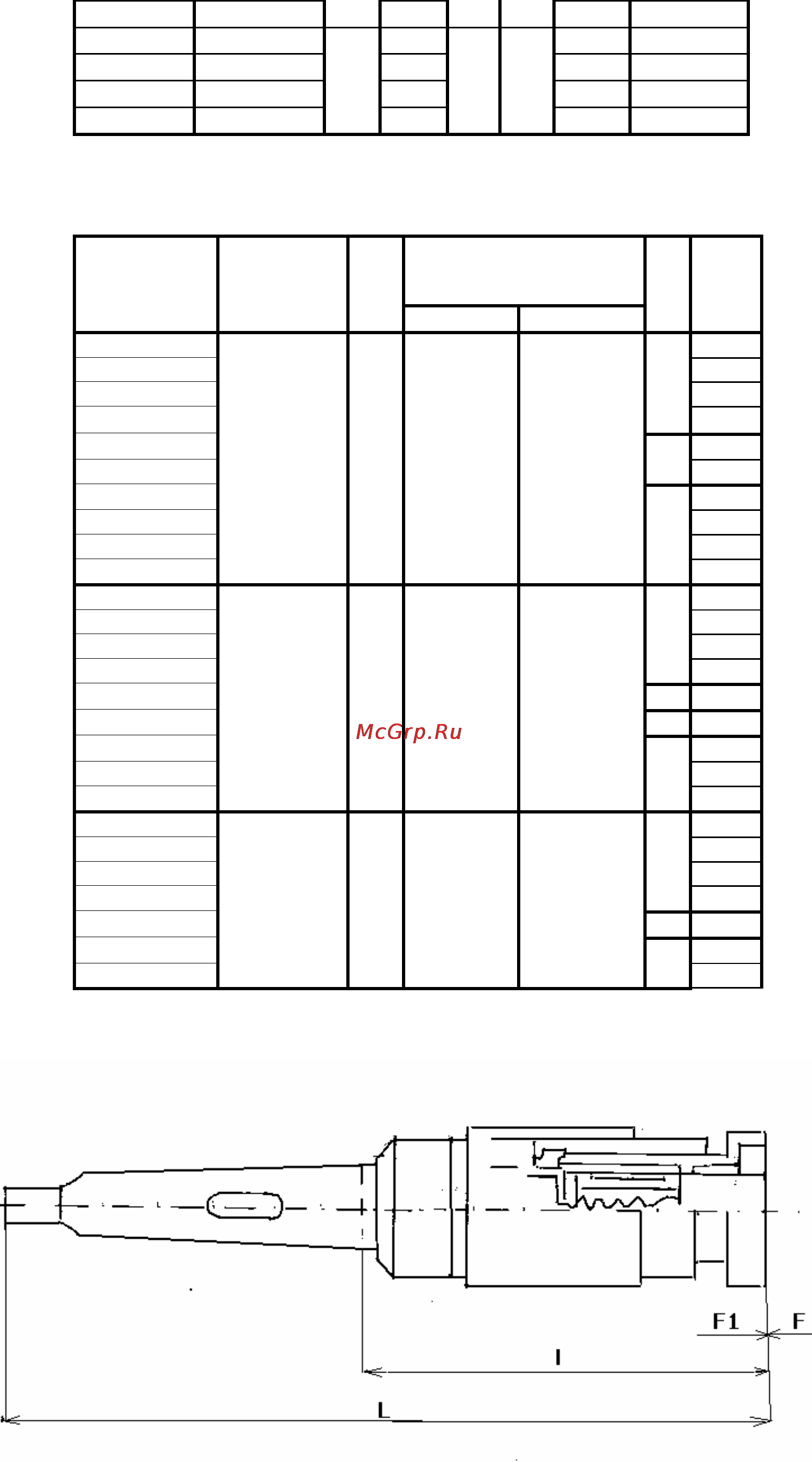

Рис.1
Осевая компенсация:
F –растяжение
F1 -сжатия
