Dell Precision 5810-0224 [31/61] Извлечение радиатора в сборе

5. Вытяните кабели системного вентилятора через отверстие в модуле системного вентилятора в направлении

системной платы.

6. Затяните винты, которыми крепится отсек для дисков.

7. Установите на место металлическую пластину и заверните винт, которым она крепится к системному

вентилятору.

Проложите и подсоедините кабель системной платы к соответствующему разъему.

9. Установите:

a. отсек крепления плат PCIe;

b. защитный корпус модуля памяти;

c. оптический дисковод

d. крышка корпуса компьютера

10. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.

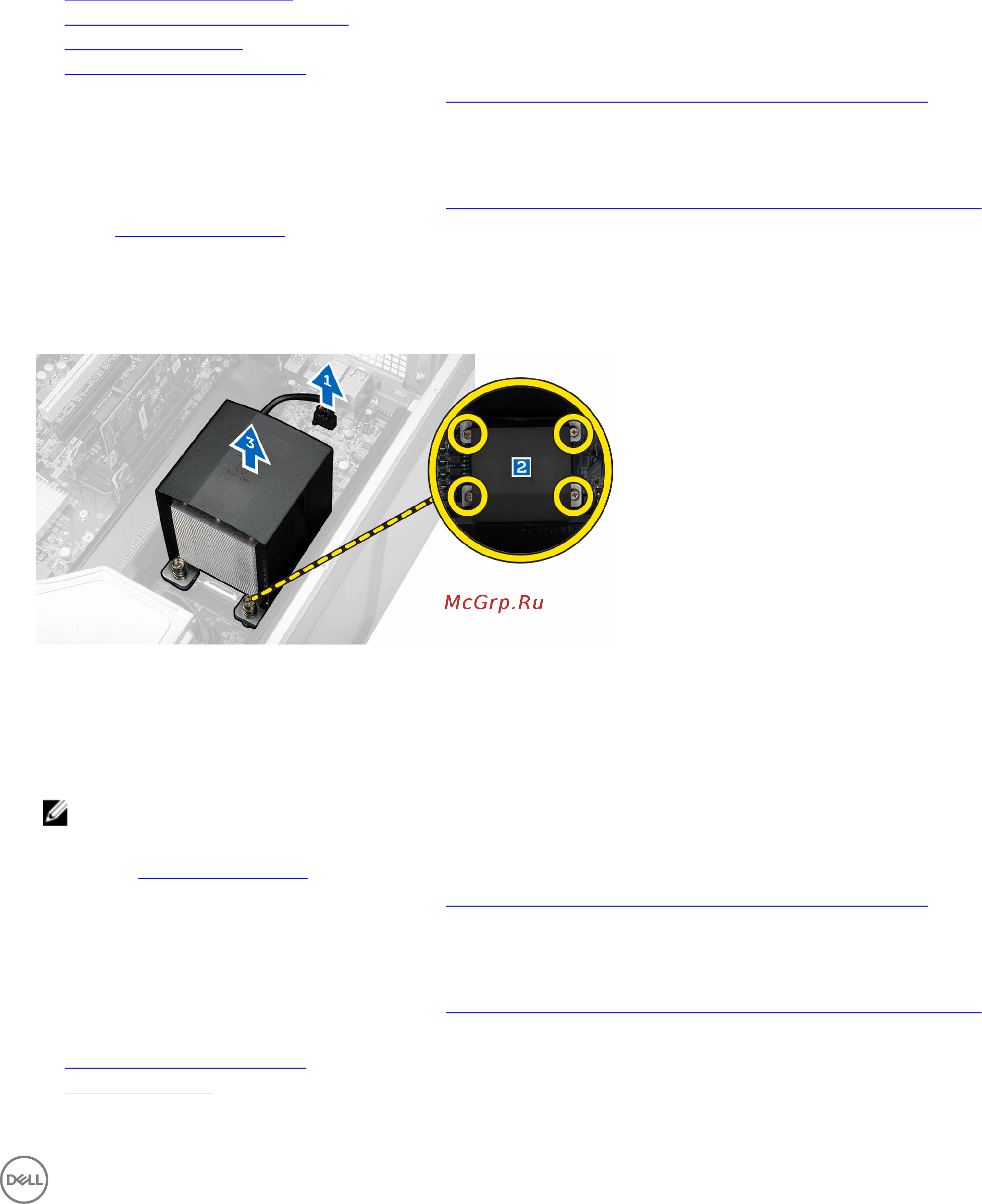

Извлечение радиатора в сборе

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами компьютера.

2. Снимите крышку компьютера.

3. Выполните следующие действия:

a. Отсоедините кабель вентилятора радиатора в сборе от системной платы [1].

b. Выверните винты, которыми крепится радиатор в сборе [2].

c. Приподнимите радиатор в сборе и извлеките его из компьютера [3].

Установка радиатора в сборе

1. Поместите радиатор в сборе в корпус компьютера.

2. Затяните невыпадающие винты, которыми радиатор в сборе крепится к системной плате.

ПРИМЕЧАНИЕ: Смещение винтов может повредить системе.

3. Подсоедините кабель радиатора к системной плате.

4. Установите крышку компьютера.

5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.

Извлечение вентилятора c радиатором.

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами компьютера.

2. Снимите:

a. крышка корпуса компьютера

b. радиатор в сборе

3. Выполните следующие действия:
