О мониторе | 11
Вид снизу
CAN ICES-3 (B)/NMB-3(B)
XXXXXXX-XXXXX
MSIP-REM-TPV-SE2416Hc
1
2
3
4 5
6

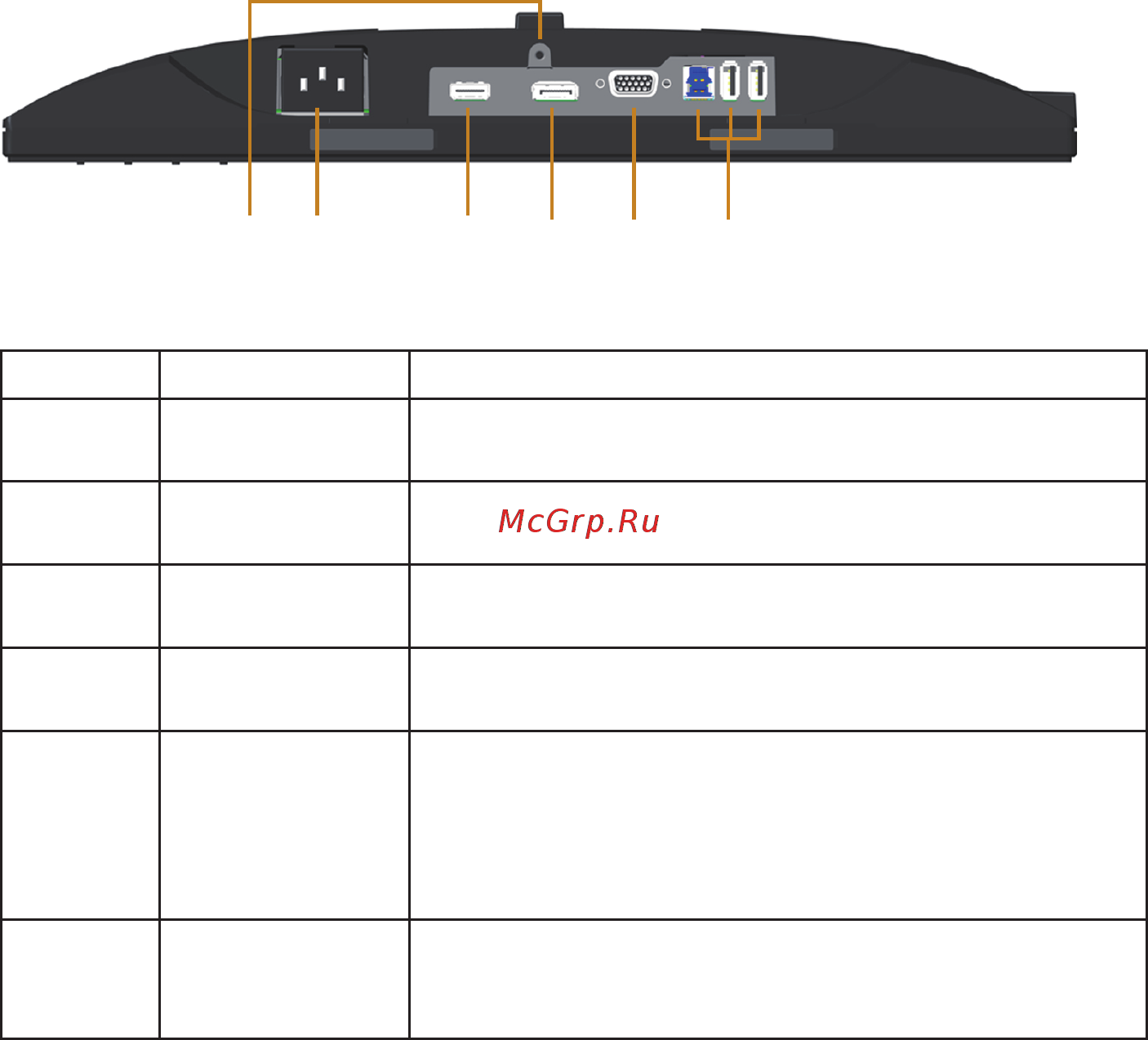

Вид снизу без подставки монитора
Наклейка Описание Использование
1 Разъем питания Этот разъем служит для подключения кабеля
питания.
2 HDMI-порт Служит для подключения к компьютеру с помощью
HDMI-кабеля (дополнительно).
3 DP порт Для подключения компьютера к монитору с
помощью кабеля DP.
4 Порт VGA Служит для подключения к компьютеру с помощью
VGA-кабеля.
5 USB разъем (2
нисходящих, 1
восходящий)
Служит для подключения к компьютеру USB-
кабелем, который поставляется в комплекте с
монитором. После подключения кабеля можно
использовать USB разъемы на задней и нижней
панели монитора.
6 Функция
фиксации стойки
Для фиксации стойки на мониторе используется
винт M3 x 6 мм (винт не входит в комплект
поставки).
