Samsung C49HG90DMI [18/50] Подсоединение подставки
![Samsung C49HG90DMI [18/50] Подсоединение подставки](/views2/1288126/page18/bg12.png)
18
Установка

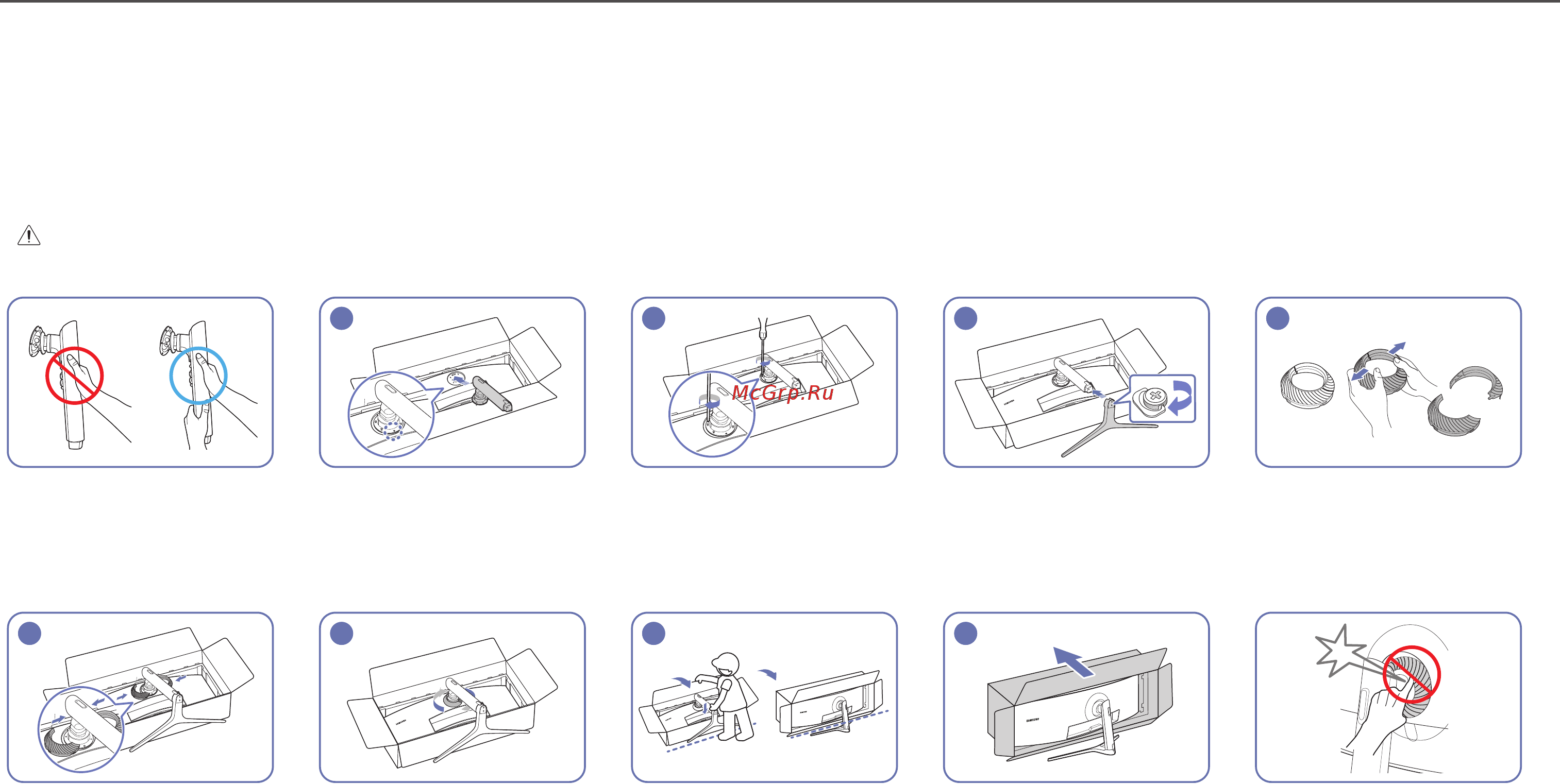

Подсоединение подставки
―
Прежде чем приступать к сборке, положите устройство экраном вниз на ровную и устойчивую поверхность.
: Устройство имеет выпуклую форму. Если устройство расположено на плоской поверхности, давление на него может привести к повреждениям. Не давите на устройство, если оно находится в горизонтальном
положении и его экран обращен вверх или вниз.
1
1
1
2
1
3
1
4
Осторожно
Держите шею стойки не одной рукой,
а обеими руками, чтобы она не упала
и не причинила вреда.
Поместите шейку подставки на
монитор, как показано на рисунке.
Закрепите винты в верхней части
шейки подставки.
Вставьте подставку в шейку подставки,
как показано на рисунке.
Демонтируйте ВЕРХНЮЮ ЗАДНЮЮ
КРЫШКУ.
1
5
1
6
1
7
1
8
Установите ВЕРХНЮЮ ЗАДНЮЮ
КРЫШКУ к шейке подставки, как
показано на рисунке.
Поверните ВЕРХНЮЮ ЗАДНЮЮ
КРЫШКУ по часовой стрелке.
Поставьте монитор, как показано на
рисунке.
Снимите упаковку.
