12 О мониторе

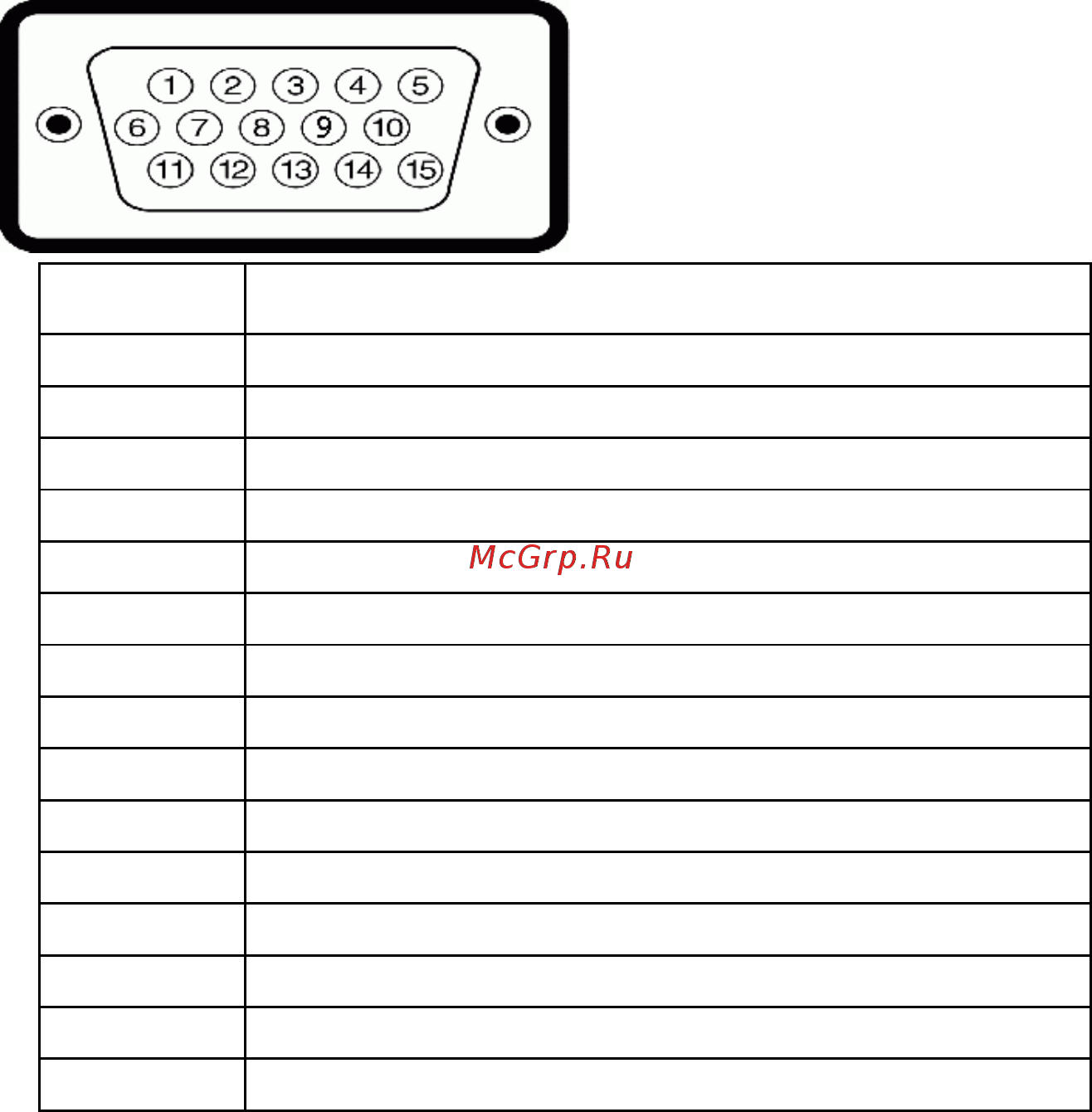

Назначение контактов

15-контактный разъем D-Sub

Номер

контакта

Сторона монитора 15-контактного бокового

сигнального кабеля

1 Видео – красный

2 Видео – зеленый

3 Видео – синий

4 GND (земля)

5 Самотестирование

6 GND-R

7 GND-G

8 GND-B

9 DDC +5 В

10 GND-sync

11 GND (земля)

12 Данные DDC

13 H-sync

14 V-sync

15 Синхронизация DDC

Функция Plug and Play

Можно подключить монитор к любой системе, совместимой с функцией Plug and Play. Монитор

автоматически представляет компьютеру данные Extended Display Identification Data (EDID) с

помощью протоколов канала экранных данных (DDC), чтобы система могла сама настроиться и

оптимизировать параметры монитора. В большинстве случаев установка монитора выполняется

автоматически. При необходимости можно выбрать различные параметры.
