6
8.СБОРКА (Рис. 1)
8.1. Установите зажимное кольцо (K) и втулку (J) на стойке (В).
8.2. Установите узел шпиндельной головки (А), совмещая выборку втулок винта фиксации по внутреннему
диаметру посадочного отверстия узла шпиндельной головки (А), после чего опустите шпиндельную головку
(А) так, чтобы торец стойки (В) находился на уровне плоскости кожуха шпиндельной головки. Затяните
винт
фиксации узла шпиндельной головки (Н) на стойке (В).
8.3. Сдвиньте зажимное кольцо (K) и втулку (J) по стойке (В) вплотную к узлу шпиндельной головки и
затяните болт с внутренним шестигранником зажимного кольца (К).
8.4. Установите сверлильный патрон (М) на шпиндель.
8.5. Установите ручку (G) в привод узла подачи и затяните прилагаемым ключом.
9. ИНСТРУКЦИИ
ПО ЭКСПЛУАТАЦИИ
ПРЕДУПРЕЖДЕНИЕ: Никогда не выполняйте какие-либо регулировки при включенном станке. Это
может привести к травме.
ПРЕДУПРЕЖДЕНИЕ: Станок должен быть надежно закреплен на верстаке, чтобы предотвратить
опасность опрокидывания или скольжения. Незакрепленный станок может стать причиной к
серьезной травмы.
9.1. Регулировка высоты шпиндельной головки (Рис.2, 3)
9.1.1. Ослабьте болт с внутренним шестигранником зажимного
кольца (3)
9.1.2. Ослабьте винт фиксации узла шпиндельной головки (17) и перемещайте узел шпиндельной головки
(17) вверх или вниз, чтобы обеспечить достаточное расстояние между передней бабкой и поверхностью
рабочей детали. Если Вам нужно просверлить сквозное отверстие в рабочей детали, убедитесь, что
сверло может проходить через отверстие в станине. В противном случае можно повредить
рабочую
поверхность станины (1).
9.1.3. Затяните винт фиксации узла шпиндельной головки (17) в выбранном положении узла шпиндельной
головки (17) и болт с внутренним шестигранником зажимного кольца (3).
9.2. Регулировка частоты вращения шпинделя
9.2.1. Разные диаметры отверстий, материалы рабочих деталей, требуют разной частоты вращения
шпинделя. Обычно низкая частота вращения шпинделя требуется для твердых материалов и больших
диаметров
отверстий. Для мягких материалов и небольших диаметров отверстий требуется высокая
частота вращения шпинделя.

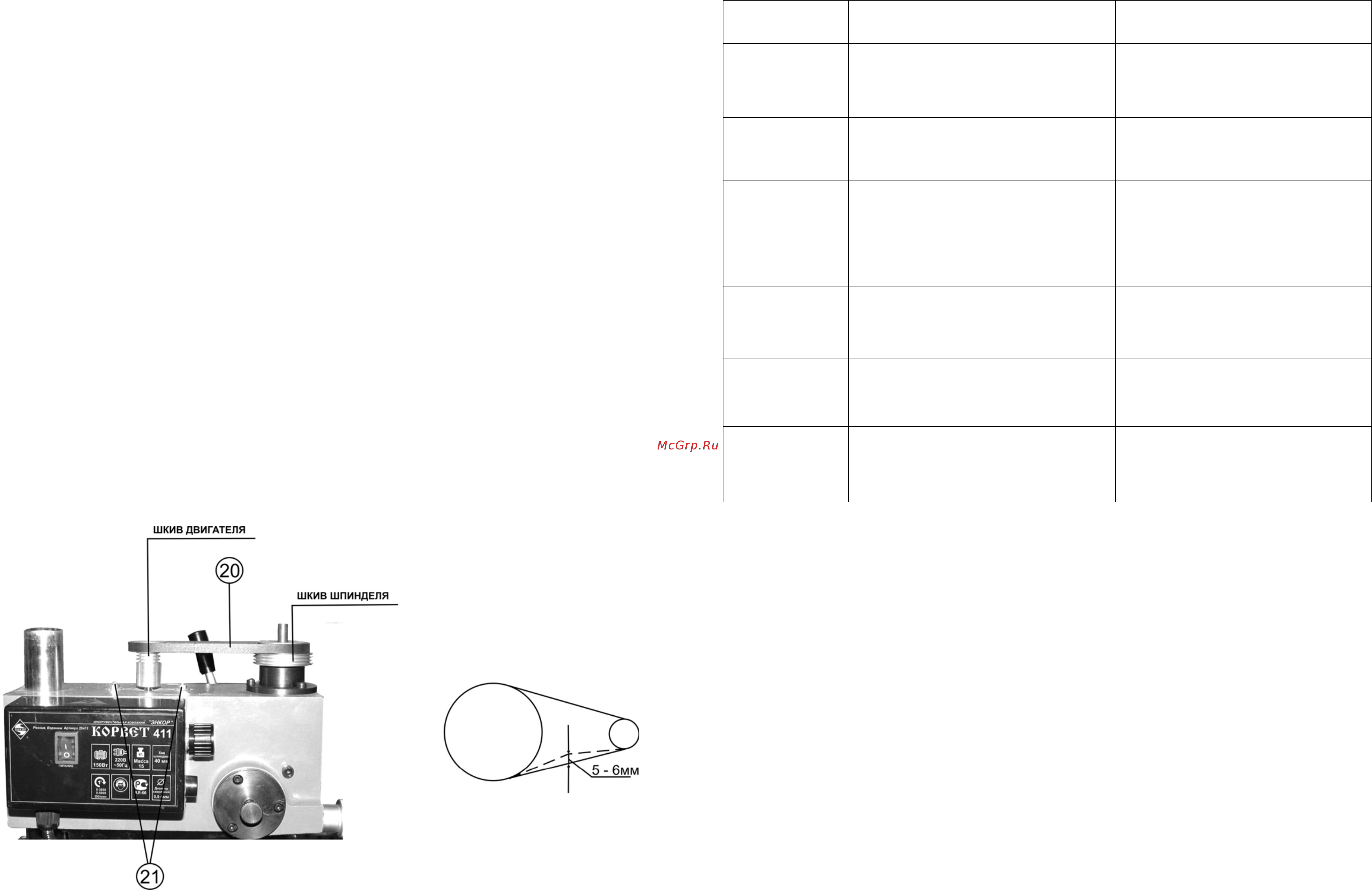

9.2.2. Для изменения частоты вращения шпинделя следует использовать прилагаемую отвертку для
выкручивания двух винтов на кожухе (9), Рис.2. Откройте кожух и установите ремень (20) на больший
диаметр шкива двигателя и меньший диаметр шкива шпинделя - для уменьшения оборотов шпинделя или
на
меньший диаметр шкива двигателя и больший диаметр шкива шпинделя - для увеличения оборотов
шпинделя, Рис.4. Перед установкой кожуха и включением станка проверьте натяжение ремня. При нажатии
пальцем в середине ветви ремня с определенным усилием, прогиб ремня должен составлять 5-6 мм, Рис.5.
Рис. 4 Рис. 5
11
15. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Неисправность
Возможная причина
Действия по устранению
1. Двигатель не
запускается
1. Нет напряжения
2. Неисправный магнитный пускатель
3. Выгорела пусковая обмотка двигателя
4. Слишком длинный удлинительный шнур
1. Проверьте наличие напряжения
2. Обратитесь в Сервис для ремонта
3. Обратитесь в Сервис для ремонта
4. Замените удлинитель.
2. Двигатель не
развивает полную
мощность
1. Низкое напряжение
2. Сгорела обмотка или обрыв в обмотке
3. Слишком длинный удлинительный шнур
1. Проверьте напряжение в сети
2. Обратитесь в Сервис для ремонта.
3. Замените удлинитель.
3. Двигатель
перегревается,
останавливается,
размыкает
прерыватели
предохранителей
1. Двигатель перегружен
2. Обмотки сгорели или обрыв в обмотке
3. Предохранители или прерыватели
имеют недостаточную мощность
1. Снизьте усилие подачи
2. Обратитесь в Сервис для ремонта
3. Установите предохранители или
прерыватели соответствующей
мощности
4. Сверло при
работе часто
клинит.
1. Ослабло натяжение ремня
2. Сверло плохо зажато в патроне
3. Патрон изношен
4. Сверло плохо заточено
1. Отрегулируйте натяжение ремня
2. Затяните патрон ключом
3. Замените патрон
4. Переточите сверло или замените его
5. Сверло
«уводит» в
сторону
1. Возрос поперечный люфт шпинделя
2. В патроне длинное тонкое сверло
1. Проведите регулировку люфта
2. Необходима предварительная
засверловка.
6. Шпиндель не
поднимается в
исходное
положение
1. Усилие возвратной пружины ослабло
2. Перетянут винт регулировки шпинделя
1. Отрегулируйте натяжение пружины
2. Проверьте положение винта
регулировки шпинделя
