10
13. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Прецизионный сверлильный станок модели "КОРВЕТ 411" соответствует требованиям
ТУ-4833-005-44744687-2001, ГОСТ Р МЭК 1029-1-94, ГОСТ Р 12.1.003-83, ГОСТ Р 51318.14.1-99,
ГОСТ Р 14254-96 обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей
среды и признан годным к эксплуатации.
Дата изготовления ”___”_____________ 200 г. ОТК _____________ штамп
подпись
Дата продажи “___”_____________ 200 г. __________________
подпись продавца штамп магазина
14. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную работу станка модели «Корвет» при соблюдении условий хранения,
правильности монтажа, соблюдении правил эксплуатации и обслуживания, указанных в руководстве по
эксплуатации.
Гарантийный срок – 12 месяцев с дня продажи через розничную торговую сеть. Срок службы – 5 лет.
Гарантия распространяется только на производственные дефекты, выявленные в процессе эксплуатации
станка
в период гарантийного срока. В случае нарушения работоспособности станка в течение гарантийного
срока владелец имеет право на его бесплатный ремонт.
В гарантийный ремонт принимается станок при обязательном наличии правильно и полностью
оформленного и заполненного гарантийного талона установленного образца на представленный для
ремонта станок с штампом торговой организации и подписью покупателя.
В гарантийном ремонте может быть отказано:
1. При отсутствии гарантийного талона.
2. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов
разборки, или попытки разборки станка.
3. Если неисправность станка стала следствием нарушения условий хранения, попадания внутрь
посторонних предметов, жидкостей, нарушения условий эксплуатации (эксплуатация без необходимых
насадок и приспособлений, эксплуатация не предназначенным режущим инструментом, насадками,
дополнительными приспособлениями и т.п.).
4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обеих
обмоток статора).
5. При механическом повреждении сетевого шнура или штепселя.
6. При механическом повреждении корпуса
и его деталей.
Гарантия не распространяется на:
- сменные принадлежности (аксессуары и оснастка), например: пилки, пильные диски, пильные ленты,
отрезные диски, ножи, сверла, элементы их крепления, патроны сверлильные, цанги, буры, подошвы
шлифовальных и ленточных машин, фильтры и т.п.;
- быстроизнашивающиеся детали, если на них присутствуют следы эксплуатации, например: угольные
щетки, приводные ремни, сальники, защитные кожухи, направляющие и протяжные ролики, цепи приводные,
резиновые уплотнения и т.п. Замена их в течение гарантийного срока является платной услугой;
- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия владельца
(услуга платная);
- расходные материалы, например: лента шлифовальная, заточные, отрезные и шлифовальные круги и т.п.
Предметом гарантии не является неполная комплектация станка, которая могла быть выявлена при
продаже. Претензии от третьих лиц не принимаются.
Станок в ремонт должен сдаваться чистым, в комплекте с принадлежностями.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной работы
станка, например: падение оборотов, изменение шума,
появление постороннего запаха, дыма, вибрации, стука, повышенной искры на коллекторе прекратить
работу и обратиться в Сервис - Центр «Корвет» или гарантийную мастерскую.
Гарантийный, а также послегарантийный ремонт производится оригинальными деталями и узлами только в
гарантийных мастерских, указанных в перечне «Адреса гарантийных мастерских».
Примечание:
Техническое обслуживание станка
, проведение регламентных работ, регулировок, указанных в
руководстве по эксплуатации, диагностика не относятся к гарантийным обязательствам и
оплачиваются согласно действующим расценкам Сервис - Центра.
С гарантийными обязательствами ознакомлен и согласен: _______________, _________________
дата подпись
Сервис-ЦентрКорветтел./ факс (4732) 39-24-86, 61-96-45
E-mail: petrovich@enkor.ru
E-mail: orlova@enkor.ru
Изготовитель:
ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.
Китай-Рм 339, 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.
Импортер: ООО «ЭНКОР - Инструмент - Воронеж»:
394018, Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33
E-mail: opt@enkor.ru
7

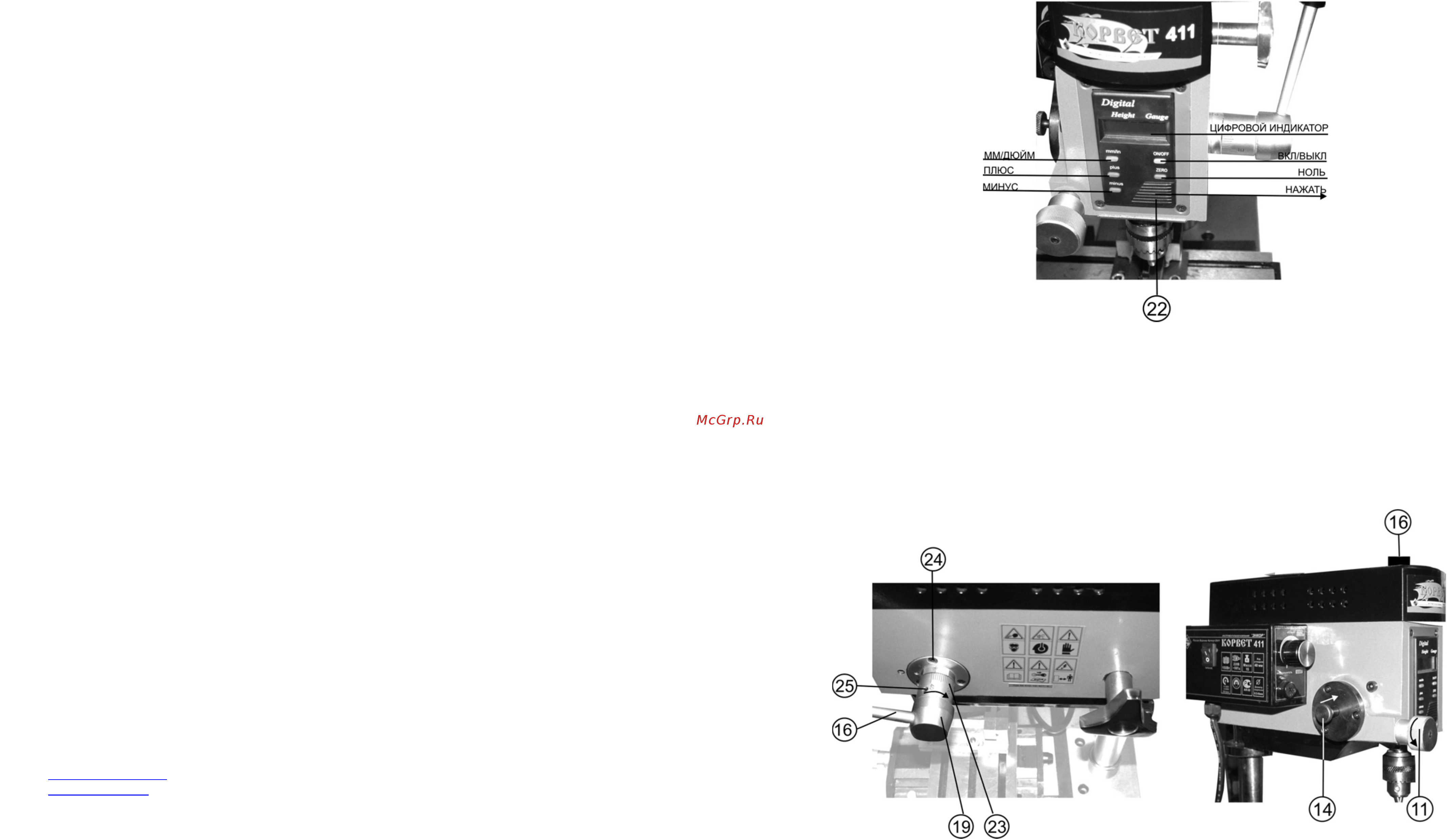

9.3. Жидкокристаллический цифровой индикатор (Рис.6)
9.3.1. Для операции сверления сначала нажмите переключатель ВКЛ/ВЫКЛ и затем нажмите кнопкуZERO
(ноль). Нажмите кнопку “mm/in” (мм/дюйм)
для включения метрических или дюймовых единиц. Эти две функции
можно выполнить независимо от позиции ручки подачи шпинделя. После этого можно начинать сверление.
Показания индикатора можно изменить в любой позиции нажатием кнопок «плюс» или «минус». Когда дисплей
показывает ошибку (например, мигает или отсутствуют показания), это означает, что сели батарейки, и их нужно
заменить. Нажмите на крышку батарейного отсека (22), показанную на Рис. 6 стрелкой и откройте крышку
батарейного отсека. Вытащите батарейки и заменить на новые. Напряжение цинковых круглых батареек 1.55В.
После замены батареек выполните процедуры в обратном порядке.
Рис. 6
9.4. Установка глубины сверления/фрезерования (Рис.7)
9.4.1. Установите глубину сверления следующим образом:
- Поверните лимб нониуса (23) узла подачи (19), чтобы «0» на шкале лимба нониуса совместился с «0» на крышке
пружины (24).
- Поверните лимб нониуса (23) узла подачи (19) по часовой стрелке до нужного показания на шкале лимба нониуса
и затем закрепите крепежный винт (25) на лимбе нониуса (23)
узла подачи (19) шестигранным ключом для
предотвращения смещения лимба нониуса.
- Поворачивайте ручку (16) узла подачи (19) при операции сверления до тех пор, пока шкала лимба нониуса (23)
узла подачи (19) не вернется к показанию «0» на крышке пружины (24) и не сможет перемещаться дальше. Это
означает, что получена нужная глубина сверления.
Рис. 7 Рис. 8
