39
+12В
Черный
Черный (петля)
Синий
Оранжево-серый
Желто-красный
Серо-черный
Оранжево-белый
Зелено-серый
Сине-красный
Зелено-черный
Зелено-желтый
Желто-белый
Черно-красный
Черно-белый
Сине-черный
Не используется
Оранжево-фиолетовый
На габаритные огни; “+”
7,5А
Салонное освещение или
поднятие стёкол; “-” 300мА
7,5А
IGN 3; “-” 300мА
Дополнительная блокировка
двигателя; “-” 300мА
2-ой доп. канал; “-” 300мА
1-ый доп. канал; “-” 300мА
Датчик ручного тормоза; “-”
Датчик багажника
На тахометр или
датчик давления масла
На габаритные огни; “+”
Сирена; 2А max
Датчик дверей
Датчик дверей
Датчик капота
Выбор типа коробки передач
3-ой доп. канал; “-” 300мА
Серый
Красный
Желтый
Черно-желтый (толстый)
Синий
На стартер
30А
"+" ACC
"+" IGN 1
Зеленый
Черно-желтый (тонкий)
"+" IGN 2
+12В

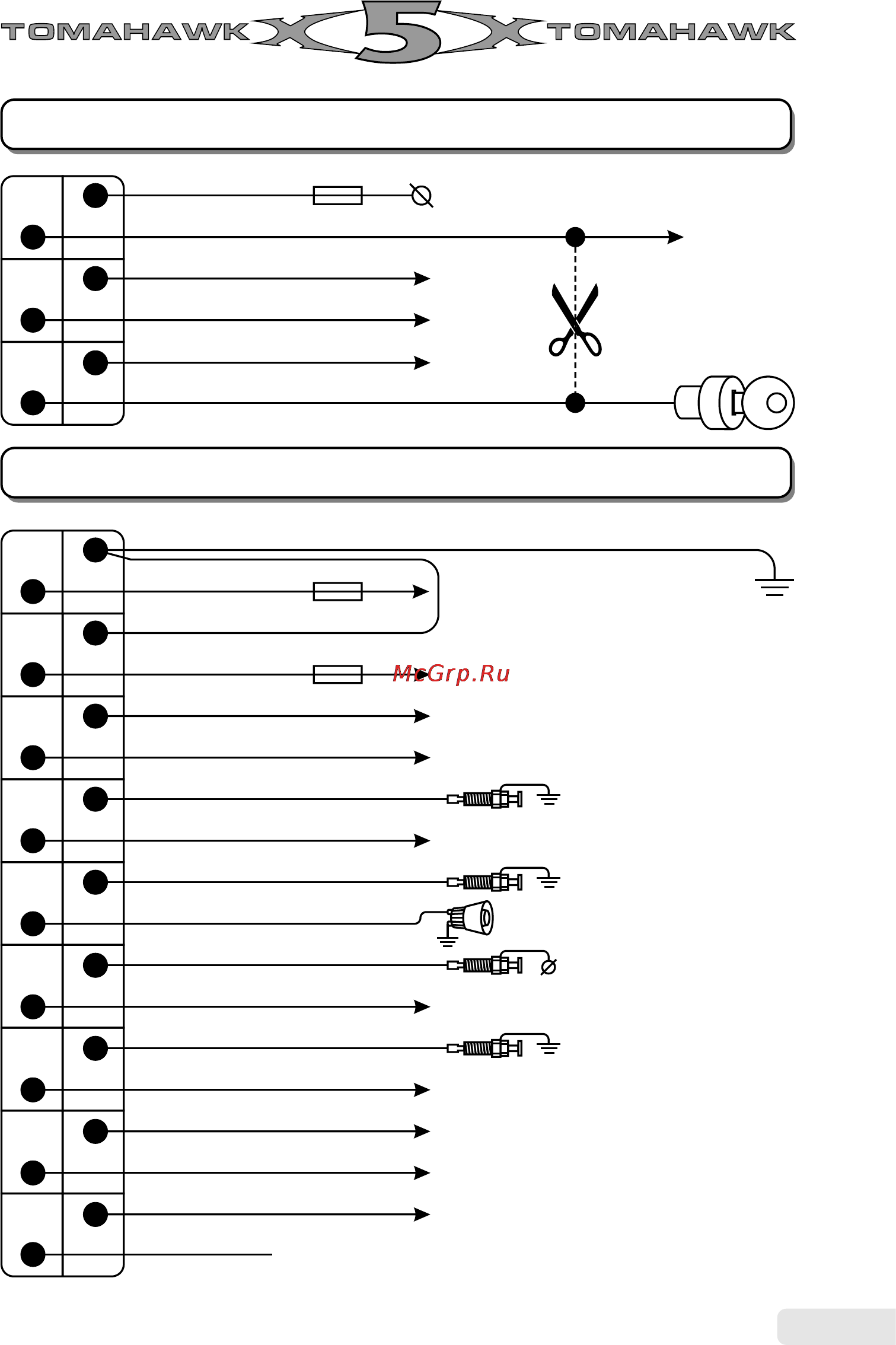

11. Схема подключения силового разъема
12. Схема подключения основного разъема
