AKAI
A–4182
1.  Кнопка включения/выключения питания
2.  Дисплей
3.  ИК–приемник  системы  ДУ  (дистанционного 
управления)
4.  Лоток для загрузки дисков
5.  Разъемы подключения микрофонов
6.  Кнопка открытия/закрытия лотка
7.  Кнопка воспроизведения/паузы
8.  К нопка остановки воспроизведения
9.  К нопка перехода к предыдущей главе
10.  К нопка перехода к следующей главе

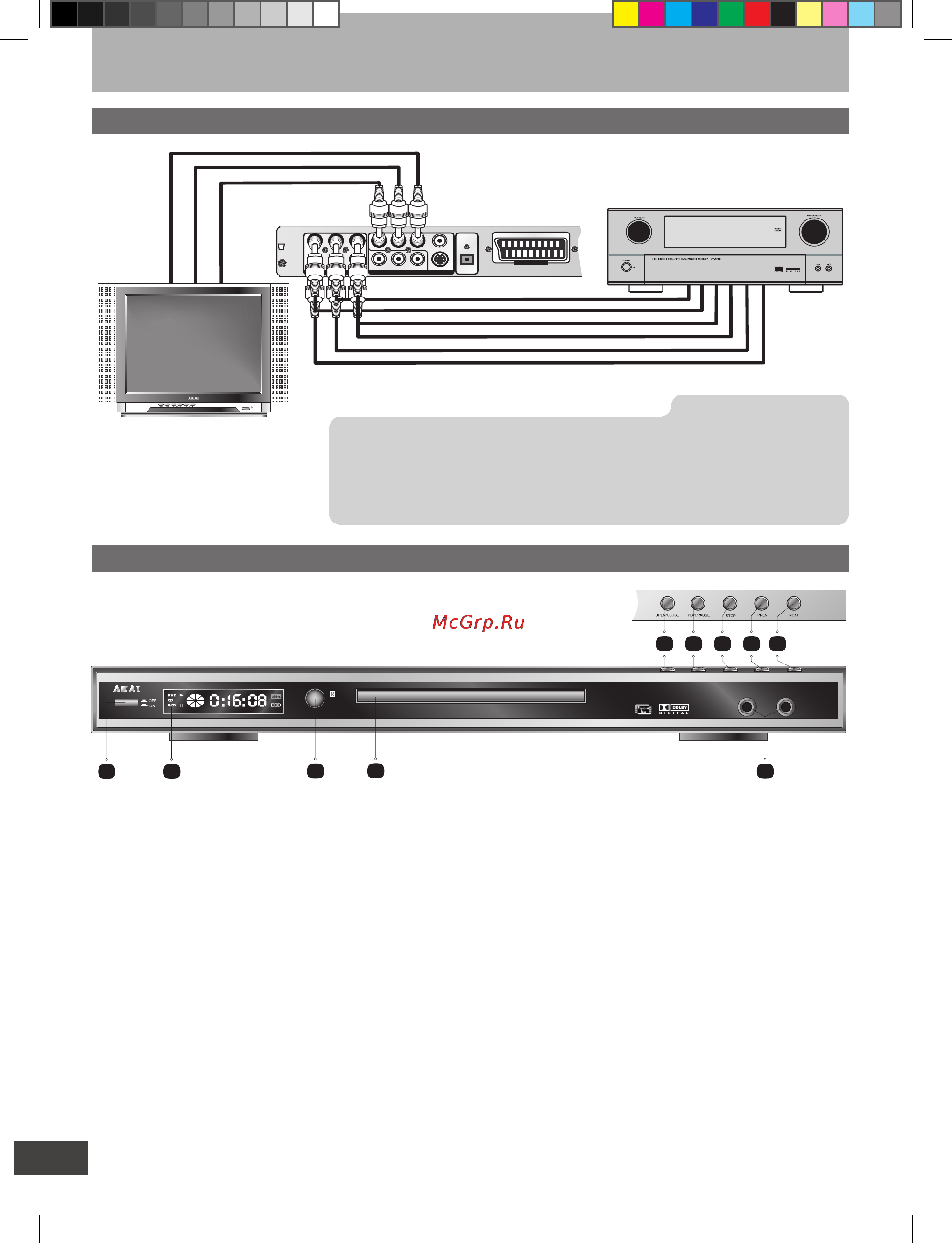

Органы управления и подключение плеера
Подключение к усилителю с шестиканальным аналоговым аудиовходом
5.1 CHANNEL
FL FR SUB
RSLS CEN
VIDEO
OPTICAL
AUDIO
SCART AV OUT
VIDEO
COAXIAL
Y
RL
Pb Pr
S-VIDEO
DVD - проигрыватель
Центр
Левый фронт
Левый тыл
Правый фронт
Правый тыл
Сабвуфер
Pb
Y
Pr
Усилитель
Телевизор
Общий вид передней панели
MIC1 MIC2
POWER
DVD/CD PLAYER A-4183

П Р И М Е Ч А Н И Я
- После подключения DVD-плеера к шестиканальному усилителюотключите ре-
жим смешивания в меню аудио настроек плеера (см. стр. 16 Руководства).
-  В  разъем SCART  встроен  стерео аудиовыход, поэтому если  Вы  подключаете 
плеер к телевизору через этот разъем, то для прослушивания звука через АС 
телевизора нет необходимости в дополнительном аудиоподключении. 
1.  Индикатор сети
2.  Кнопка включения/выключения питания
3.  ИК–приемник  системы  ДУ  (дистанционного 
управления)
4.  К нопка остановки воспроизведения
