ПОДКЛЮЧЕНИЕ
DVD РЕКОРДЕРА
18

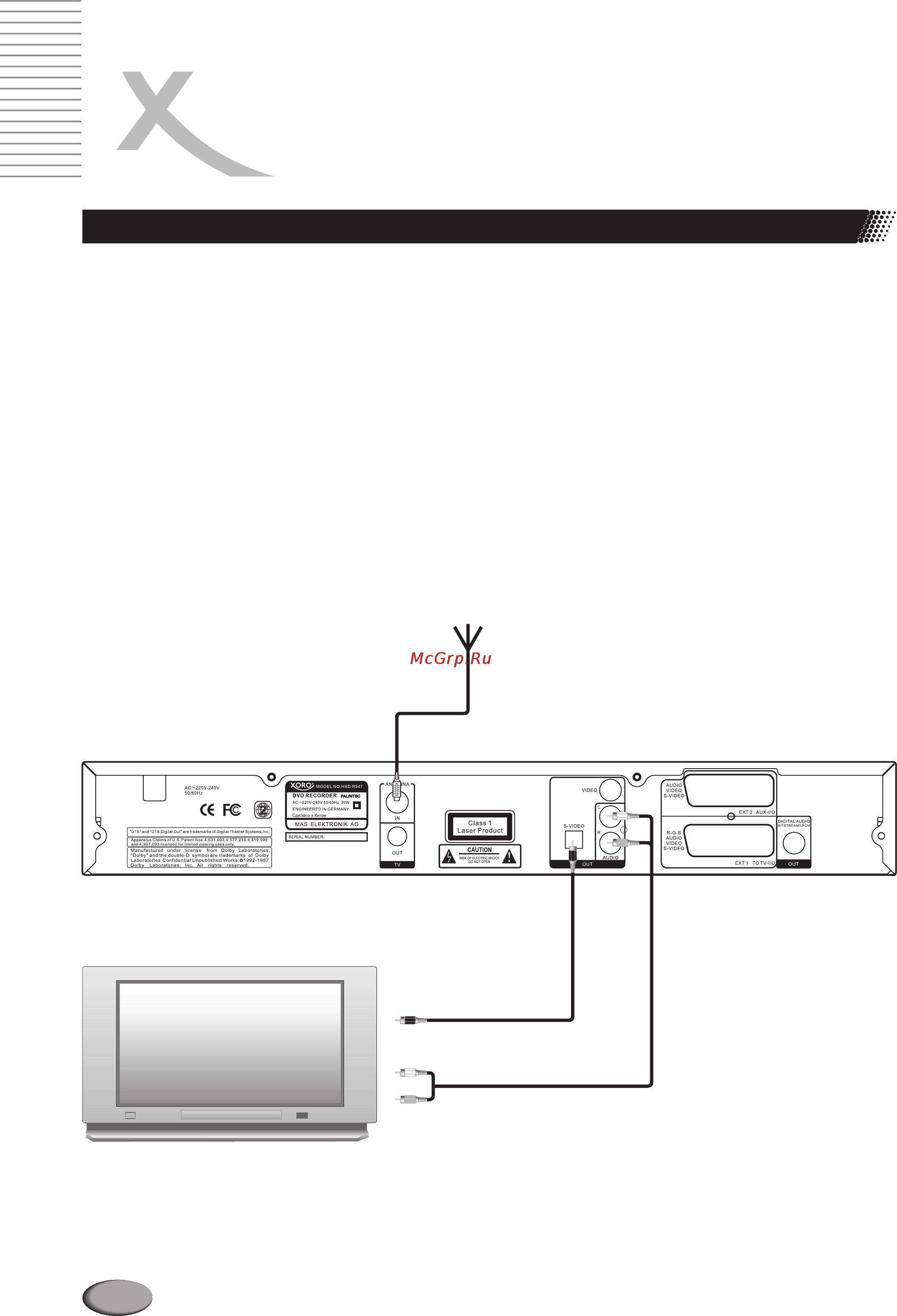

Подключение с помощью S-Video кабеля (Y/C)
Этот соединительный кабель, известный также как SVHS кабель, используется для отдельной передачи яркостного сигнала (Y
сигнал) и цветового сигнала (С сигнал) и как правило обеспечивает высокое качество изображения.
Подготовьте следующие кабели: антенный кабель (1), S-Video (SVHS) кабель (2) и аудио кабель (3).
1. Отсоедините штекер антенного кабеля от телевизора и подсоедините его к разъему ANTENNA [Антенна], который находится на
задней панели DVD рекордера.
2. Подсоедините один конец антенного кабеля из комплектации рекордера к разъему TV [Телевизор] на задней панели DVD
рекордера, а второй конец к антенному разъему телевизора.
3. Подсоедените один конец S-VIDEO кабеля к разъему OUT S-VIDEO (Y/C) на задней панели рекордера, а второй конец к
разъему S-Video (SVHS) телевизора (обычно маркируется как или «SVHS in». См. инструкцию по эксплуатации
телевизора).
4. Подсодените штекеры одного конца аудио кабеля (типа RCA («тюльпан»)) к красному и белому разъемы L/R AUDIO OUT на
задней панели DVD рекордера, а штекеры другого конца этого кабеля к аналогичным разъемам телевизора (они обычно
маркируются красным и белым цветом и надписью «Audio in» или «AV in». См. инструкцию по эксплуатации телевизора).
5. Включите телевизор. Выберите в настройках телевизора разъем S-VIDEO в качестве источника сигнала.
«S-Video in»
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
.........
СТЕРЕО АУДИО ВЫХОД
S-VIDEO ВЫХОД
АНТЕННЫЙ ВХОД
