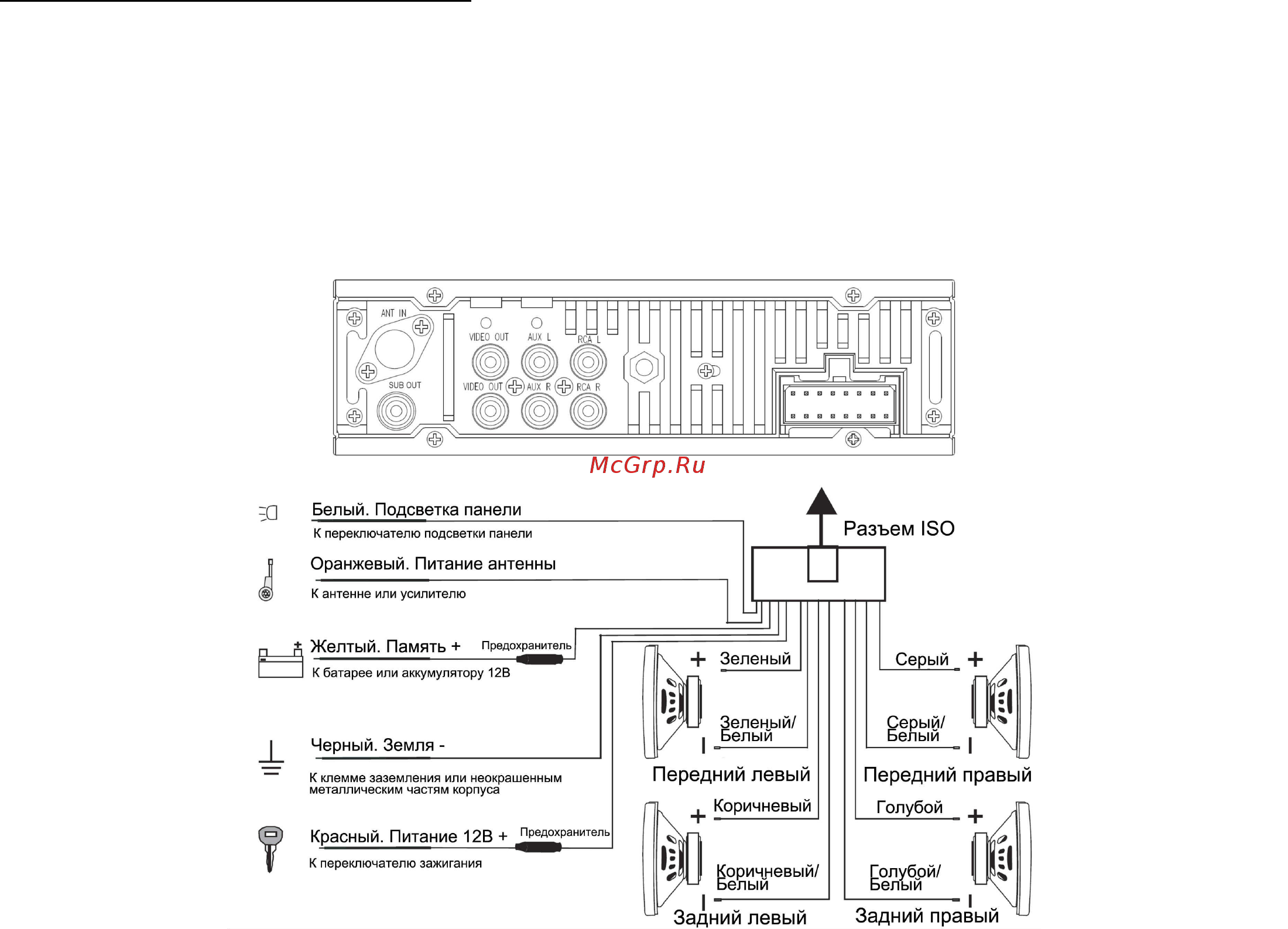

Схема электрических соединений Примечания Ориентируйтесь на приведенну схему при подключении электрического оборудования к магнитоле Вы можете подключить 4 динамика с импедансом от 4 до 8 Ом Не подключайте динамики с импедансом менее 4 Ом это может повредить магнитолу Не шунтируйте и не замыкайте провода динамиков Если Вы не используйте все 4 имеющихся в наличии динамика изолируйте концы проводов с помощью изоляционной ленты во избежание короткого замыкания Не заземляйте отрицательные клеммы проводов динамиков на корпус автомобиля 0 Белый Подсветка панели К переключателю подсветки панели я Оранжевый Питание антенны К антенне или усилителю Желтый Память К батарее или аккумулятору 12В Черный Земля К клемме заземления или неокрашенным металлическим частям корпуса Коричневый Э Красный Питание 12В II К переключателю зажигания Коричневый Белый Задний левый 47 Задний правый
