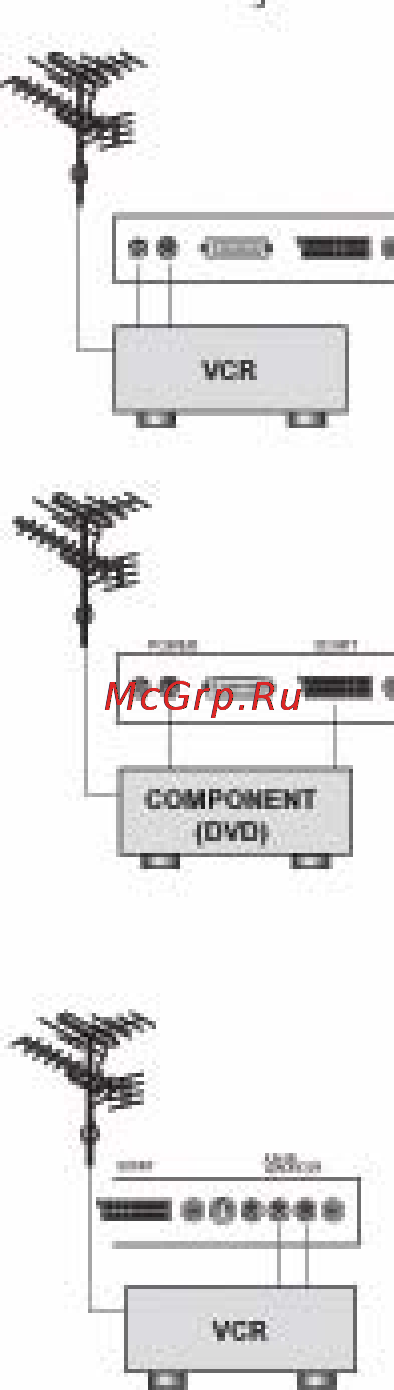

Подключение внешнего оборудования:

Можно подключить к телевизору внешнее оборудование, например: видеомагнитофон или

DVD. Примеры подключения приводятся ниже.

Подключение антенны:

1. Соедините радиочастотный выход (RF OUT) видеомагнитофона с

гнездом подключения антенны (ANT) на задней панели телевизора.

2. Подключите кабель антенны к антенному входу на видеомагнитофоне.

3. Настройтесь и запишите в память телевизора программу, на которой

работает видеомагнитофон. Обратитесь к разделу "Ручная настройка"

настоящего руководства.

4. Переключите телевизор на программу, соответствующую

видеомагнитофону.

5. Нажмите кнопку воспроизведения (PLAY) на видеомагнитофоне.

Вход SCART:

1. Соедините выходные разъемы составного видеосигнала (Y Cb Cr)

проигрывателя DVD с разъемами SCART на телевизоре.

2. Нажимайте кнопку TV/AV для выбора режима SCART.

3. Нажмите кнопку воспроизведения (PLAY) на проигрывателе DVD.

Разъемы A/V-IN:

1. Соедините выходные разъемы аудио и видеосигнала видеомагнитофона

с разъемами A/V-IN на задней панели телевизора.

2. Нажимайте кнопку TV/AV для выбора режима "Видео".

3. Нажмите кнопку воспроизведения (PLAY) на видеомагнитофоне.

Изображение, воспроизводимое видеомагнитофоном, появится на экране

телевизора.

Примечание: При использовании монофонического видеомагнитофона

соедините выходной разъем аудиосигнала на видеомагнитофоне с

разъемом L (MONO) на задней панели телевизора.

Разъем A/V OUT:

1. Подключите аудиовыходы (L, R) телевизора к аудиовходам (AUDIO IN L, R) внешнего

видеовоспроизводящего устройства или усилителя. В последнем случае у вас будет возможность

прослушивать звуковое сопровождение через акустическую систему вашего музыкального центра.

2. Подключите видеовыход телевизора к видеовходу внешнего видеовоспроизводящего

устройства.
