Yamaha RX-V661 RDS T [24/130] Подключение внешнего усилителя
![Yamaha RX-V661 RDS T [24/130] Подключение внешнего усилителя](/views2/1289149/page24/bg18.png)
22 Ru
Соединения

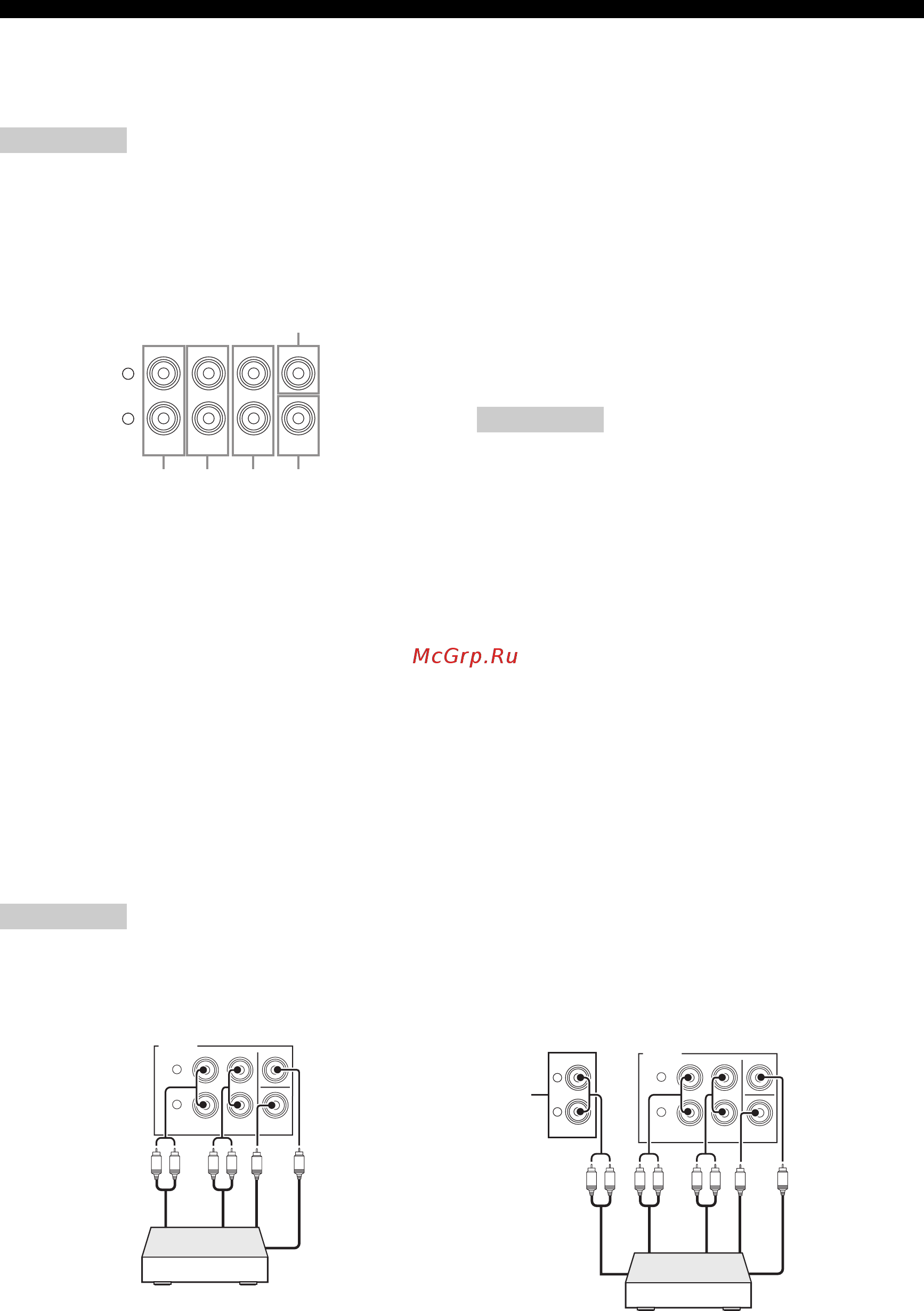

■ Подключение внешнего усилителя
Данный аппарат обладает более чем достаточной мощностью для любого домашнего использования. Однако, если нужно добавить более
мощности к воспроизведению колонок или если вы хотите использовать другой усилитель, подключите внешний усилитель к гнездам PRE OUT.
• При выполнении подключений к гнездам PRE OUT, не делайте подключений к терминалам SPEAKERS.
•
Сигналы, выводящиеся на гнезда FRONT PRE OUT, подвергаются влиянию настроек TONE CONTROL (смотрите стр. 48).
• Каждое гнездо PRE OUT выводит сигналы одинакового с соответствующими терминалами SPEAKERS канала.
• С помощью органов управления на сабвуфере, отрегулируйте уровень громкости сабвуфера (смотрите стр. 48).
•
Некоторые сигналы не могут выводиться на гнездо SUBWOOFER PRE OUT, в зависимости от настроек “SPEAKER
SET” (смотрите стр. 70) и “LFE/BASS OUT” (смотрите стр. 70).
1 Гнезда FRONT PRE OUT
Выходные гнезда фронтального канала.
2 Гнезда SURROUND PRE OUT
Выходные гнезда канала окружающего звучания.
3 Гнезда SUR.BACK PRE OUT
Выходные гнезда тылового канала окружающего звучания. При
подключении только одного внешнего усилителя к тыловому
каналу окружающего звучания, подключите его к гнезду SINGLE.
•
При установке “BI-AMP” на “ON”, данный аппарат выводит
аудиосигналы фронтального канала на гнезда SUR.BACK PRE OUT.
• Аудиосигналы, выводящиеся на гнезда SUR.BACK
PRE OUT, изменяются в зависимости от параметра
“EXTRA SP ASSIGN” (смотрите стр. 70).
4 Гнездо SUBWOOFER PRE OUT
Подключение сабвуфера со встроенным усилителем.
5 Гнездо CENTER PRE OUT
Выходное гнездо центрального канала.
■ Подключение многоформатного проигрывателя или внешнего декодера
Данный аппарат оборудован 6-ю дополнительными входными гнездами (левым и правым FRONT, CENTER, левым
и правым SURROUND и SUBWOOFER) для дискретного многоканального приема от многоформатного
проигрывателя, внешнего декодера, звукового процессора или предусилителя.
При установке “INPUT CH” на “8CH” в “MULTI CH SET” (смотрите стр. 78), для приема 8-канальных сигналов, можно использовать
входные гнезда, назначенные как “FRONT” в “MULTI CH SET” (смотрите стр. 78) вместе с гнездами MULTI CH INPUT.
Подключите выходные гнезда многоформатного проигрывателя или внешнего декодера к гнездам MULTI CH INPUT. Убедитесь, что левое
и правое выходные гнезда подключены к левому и правому входным гнездам для фронтального канала и канала окружающего звучания.
•
При выборе компонента, подключенного к гнездам MULTI CH INPUT как источника поступающего сигнала (смотрите стр. 38), данный
аппарат автоматически выключает цифровой процессор звукового поля, и выбор программ звукового поля становится невозможным.
•
Данный аппарат не перенаправляет сигналы, поступающие в гнезда MULTI CH INPUT, для компенсации звучания от отсутствующих
колонок. Перед использованием данной функции, рекомендуется подключить как минимум 5.1-канальную акустическую систему.
*1
Входные аналоговые аудиогнезда, назначенные как
“FRONT” в “MULTI CH SET” (смотрите стр. 78).
Примечания
L
R
SINGLE
CENTER
SUB
WOOFER
FRONT
SURROUND
SUR. BACK
PRE OUT
1
2
3
4
5
Примечания
Примечания
SB(8CH)
FRONT(6CH)
CENTER
SURROUND
SUB
WOOFER
MULTI CH
INPUT
L
R
L R LR
Выход сабвуфера
Многоформатный проигрыватель/Внешний
декодер (5.1-канальный выход)
Центральный выход
Выход окружающего
звучания
Фронтальный выход
L
R
SB(8CH)
FRONT(6CH)
CENTER
SURROUND
SUB
WOOFER
MULTI CH
INPUT
L
R
*1
L R LRL R
Многоформатный проигрыватель/
Внешний декодер (7,1-канальный выход)
Фронтальный
выход
Выход сабвуфера
Центральный выход
Выход тылового окружающего звучания
Выход окружающего
звучания
