BBK 15 LT1514 Silver [9/26] Подключение

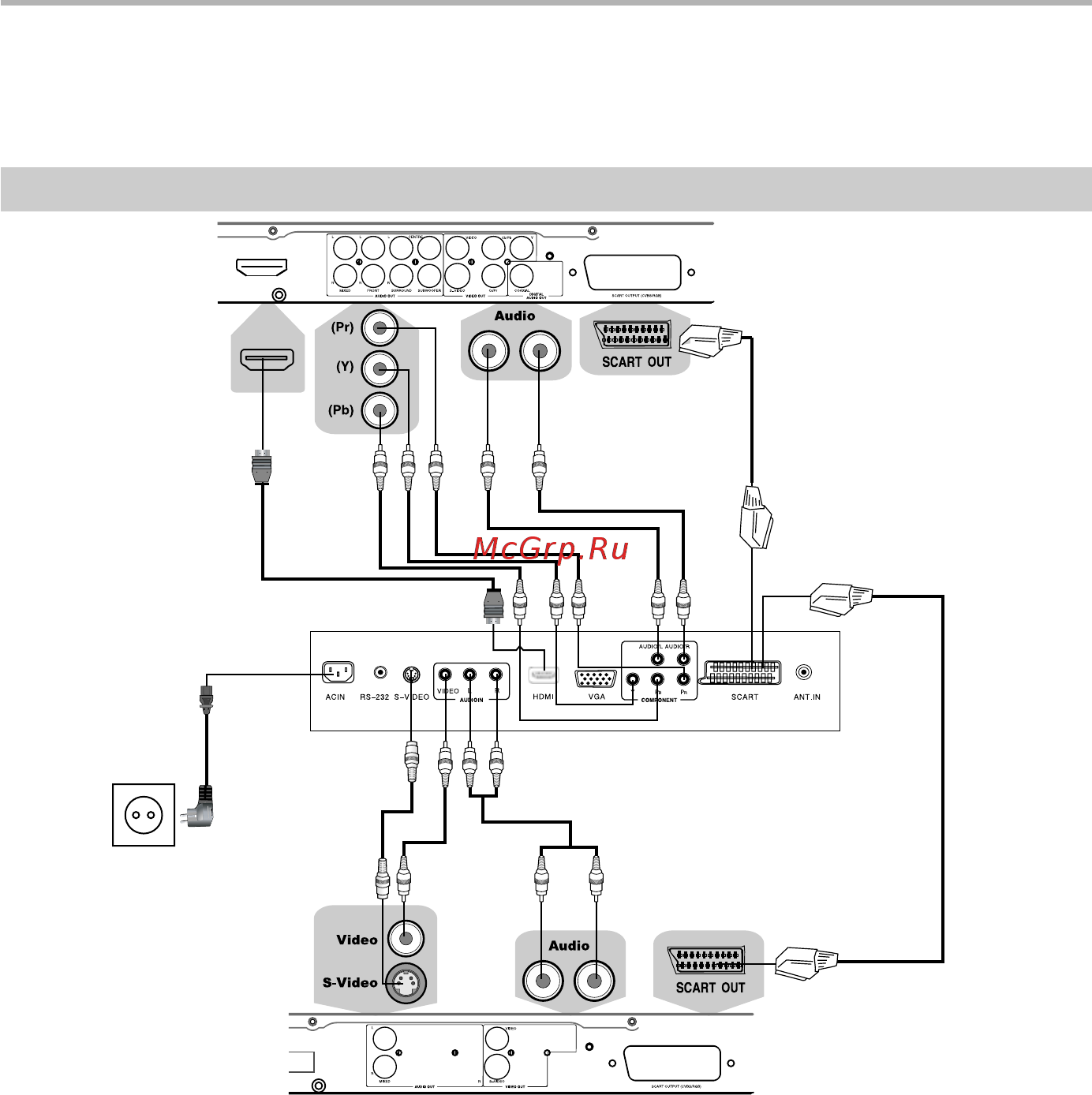

Подключение к DVD−плееру/видеомагнитофону

ПОДКЛЮЧЕНИЕ

Задняя панель VHS−плеера

Сеть электропитания

Для того чтобы получить изображение лучшего качества, воспользуйтесь подключением через

компонентный (Y Pb/Cb Pr/Cr) вход.

1. Метод А. Для подключения через композитные аудио−, видеоразъемы используйте прилагающиеся

в комплекте кабели в соответствии с иллюстрацией.

Метод B. Используйте кабель SCART для подключения DVD−плеера или VHS−видеомагнитофона.

Метод С**. Используйте компонентный кабель для подключения к разъему Y Pb/Cb Pr/Cr DVD−плеера.

Используйте аудиокабель для подключения к аудиовыходу DVD−плеера.

Метод D**. Для приема изображения высокого разрешения используйте разъем HDMI для

подключения к телевизору. Использовать дополнительный аудиокабель не нужно.

2. Перед включением телевизора в сеть подсоедините все необходимое оборудование.

3. Нажмите клавишу POWER, для того чтобы включить телевизор.

4. Для выбора источника сигнала последовательно перебирайте видеовходы посредством клавиши

SOURCE.

ПРИМЕЧАНИЯ

• Наличие и расположение тех или иных разъемов на задней панели зависит от модели телевизора.

• Воспользуйтесь переходником VGA−компонент для подключения модели LT1514S к разъему

Y Pb/Cb Pr/Cr DVD−плеера.

HDMI

Внимание!

Перед подключением убедитесь, что все компоненты выключены.

Внимательно прочтите инструкцию по подключению. В случае необходимости обратитесь к иллюстрациям.

Не подключайте сетевой шнур телевизора к сетевой розетке и не закрепляйте телевизор на стене

до выполнения всех подключений.

Метод А

Метод B

Метод D

Метод C

или

Задняя панель DVD−плеера

Общий вид разъемов на задней

панели телевизора*

* На рисунке показаны разъемы задней панели модели LT1914S.

** Только для модели LT1914S.
