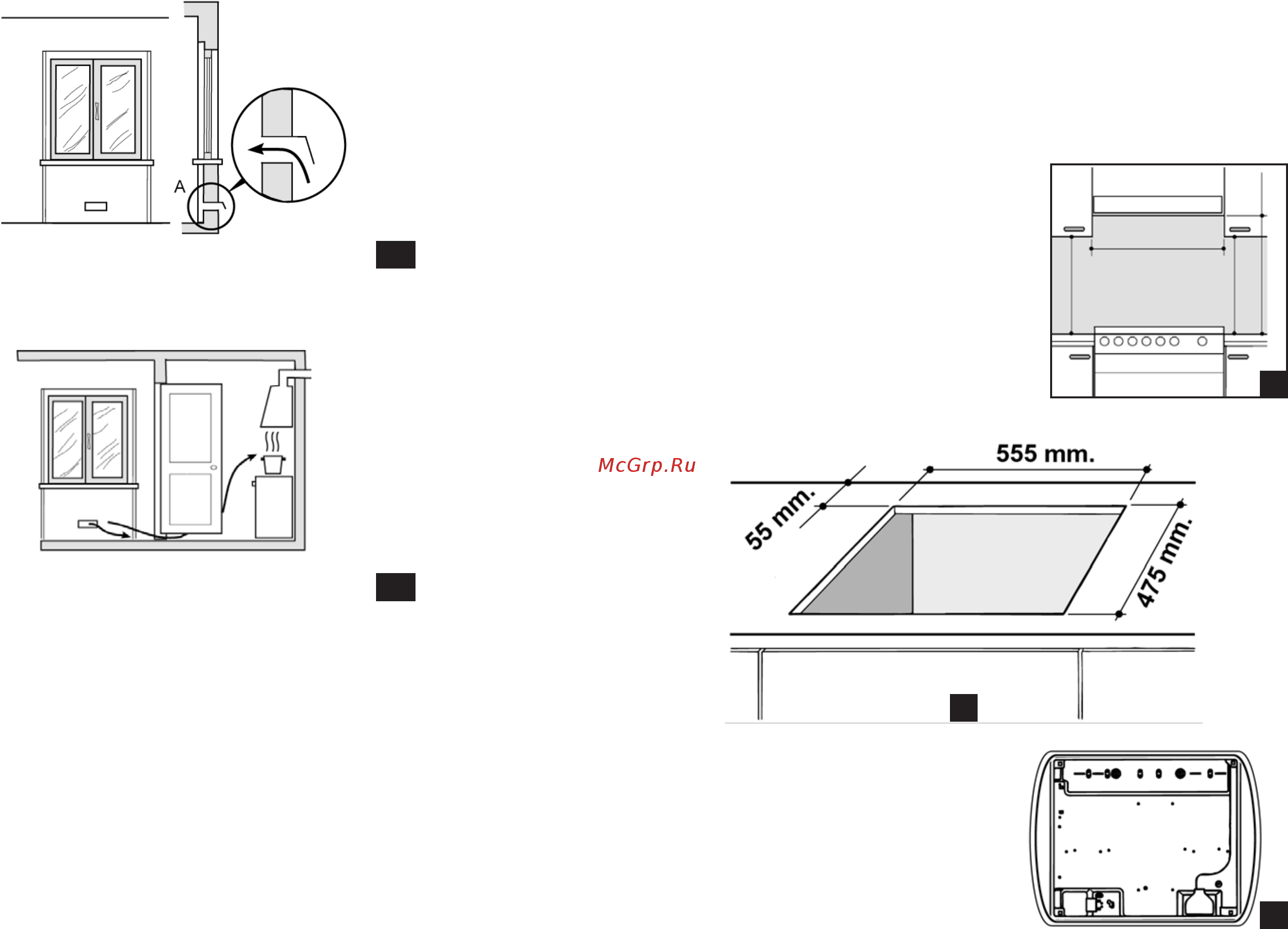

Установка встраиваемых рабочих поверхностей Приточное отверстие А Пример обеспечения притока воздуха Смежное помещение Газовые рабочие поверхности имеют теплоизоляцию степени X Поэтому ра бочую поверхность нельзя устанавливать непосредственно рядом с мебелью которая превышает ее по высоте Для правильной установки оборудования необходимо соблюдать следующие указания а Находящаяся рядом мебель превышающая оборудование по высоте должна быть расположена на расстоянии не менее 600 мм от края рабо чей поверхности б Вытяжки устанавливаются согласно их ин струкциям по установке и на расстоянии не менее 650 мм от рабочей поверхности в Кухонная мебель расположенная рядом с вытяжкой должна быть размещена на вы соте не менее 420 мм от рабочей поверхно сти см рис 3 2А г При установке рабочей поверхности под на весным шкафом расстояние между ними должно быть не менее 700 мм рис 3 Помещение требующее вентиляции д Увеличение зазора между дверью и порогом для свободного прохода приточного воздуха 2В в Постоянное и интенсивное использование оборудования требует тельной вентиляции например открытия окна или увеличения системы всасывания воздуха при наличии г Сжиженный газ тяжелее воздуха и поэтому скапливается внизу Помеще ния в которых устанавливаются баллоны со сжиженным газом должны быть оснащены наружной вентиляцией чтобы через нее мог уходить газ в случае утечки Нельзя устанавливать и хранить баллоны с газом в поме щениях расположенных ниже уровня земли в подвалах и т п Держите в помещении только используемый в данное время баллон и не распола гайте его вблизи источников тепла духовок каминов печей и т п они могут нагреть баллон выше 50 С 6 Размеры выреза для встраивания рабочей поверхности должны соответствовать раз мерам указанным на рис 4 дополни мощности CISTD 640 ES Перед закреплением рабочей поверхности на месте по периметру нижней части рабо чей поверхности установите изолятор по ставляется с оборудованием как показано на рис 5 CISTD 640 ES 7
