Acer AL 1751 B [7/21] Органы управления и соединения

ОРГАНЫ УПРАВЛЕНИЯ И СОЕДИНЕНИЯ

СИГНАЛЬНЫЙ КАБЕЛЬ

1. Подсоедините кабель питания блока питания к разъему питания,

расположенному на задней панели монитора.

2. U; color: red; mso-ansi-language: Подключите один конец 15-

контактного кабеля с разъемом D-Sub к задней панели монитора, а

второй конец кабеля - к порту D-Sub компьютера.

3. (модель с двумя входами)Подключите один конец 24-контактного

кабеля DVI к задней панели монитора, а второй конец кабеля - к

порту DVI компьютера.

4. Подключите звуковой кабель к аудиовходу монитора и выходу

звуковой платы компьютера (зеленый разъем).

5. Подключите кабель питания монитора к розетке сети питания.

Подключите другой конец кабеля питания к блоку питания.

6. Включите монитор и компьютер.

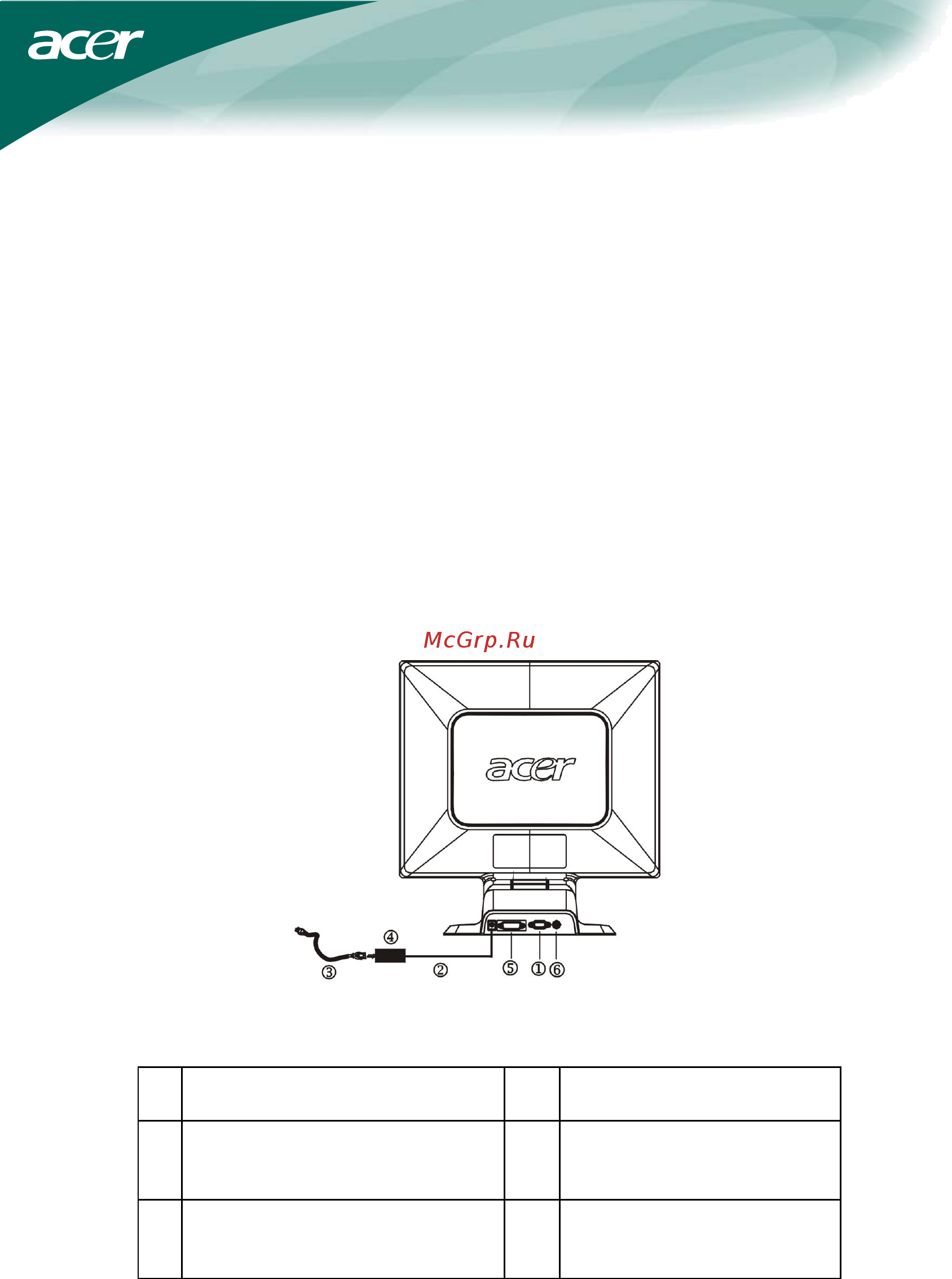

Рис. 1. Подключение кабелей

1. Кабель типаD-SUB 4. Наружный преобразователь

сетевого напряжения

2. Сетевой кабель, подключаемый

к разъему постоянного

напряжения компьютера

5. DVI-кабель

3. Сетевой шнур, подключаемый к

переменному сетевому

напряжению

6. Аудиокабель
