Baumatic BT26.1SS [18/26] Подсоединение к внешнему вентиляционному трубопроводу

6.4. ПОДСОЕДИНЕНИЕ К

ВНЕШНЕМУ

ВЕНТИЛЯЦИОННОМУ

ТРУБОПРОВОДУ

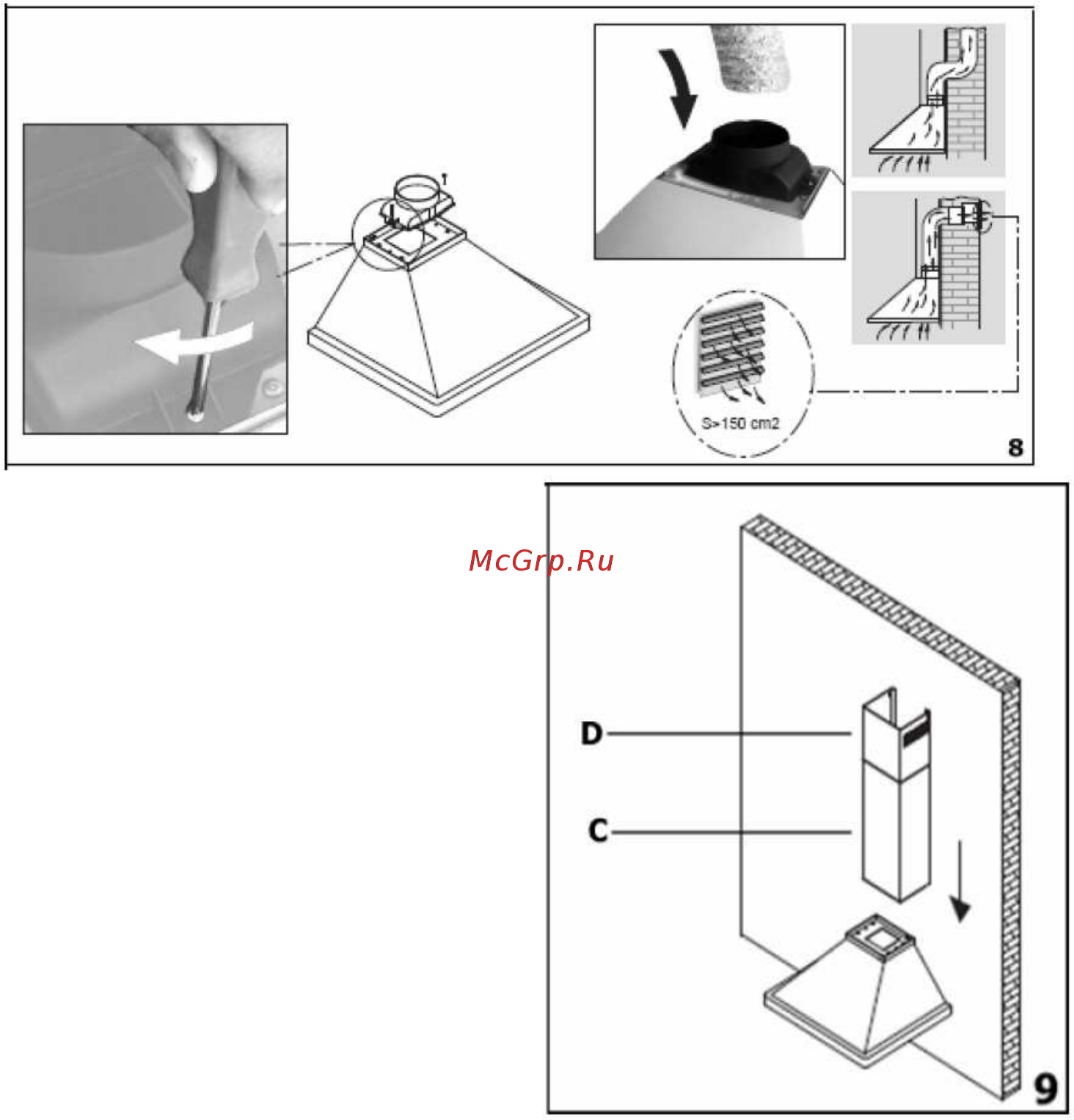

8. Присоедините муфту к верху

вытяжки, после этого соедините

вытяжную трубу 125 мм с муфтой

(пожалуйста, обратите внимание -

вытяжная труба не поставляется

вместе с вытяжкой).

• Другой конец вентиляционной трубы

нужно подсоединить к отверстию

вентиляции, подходящему для

паров от приготовления пищи. Это

должно быть отверстие с

поперечным сечением как минимум

150см

• Расстояние от муфты до отверстия

вентиляции не должно превышать 3

метра, и допускается один изгиб 90

градусов.

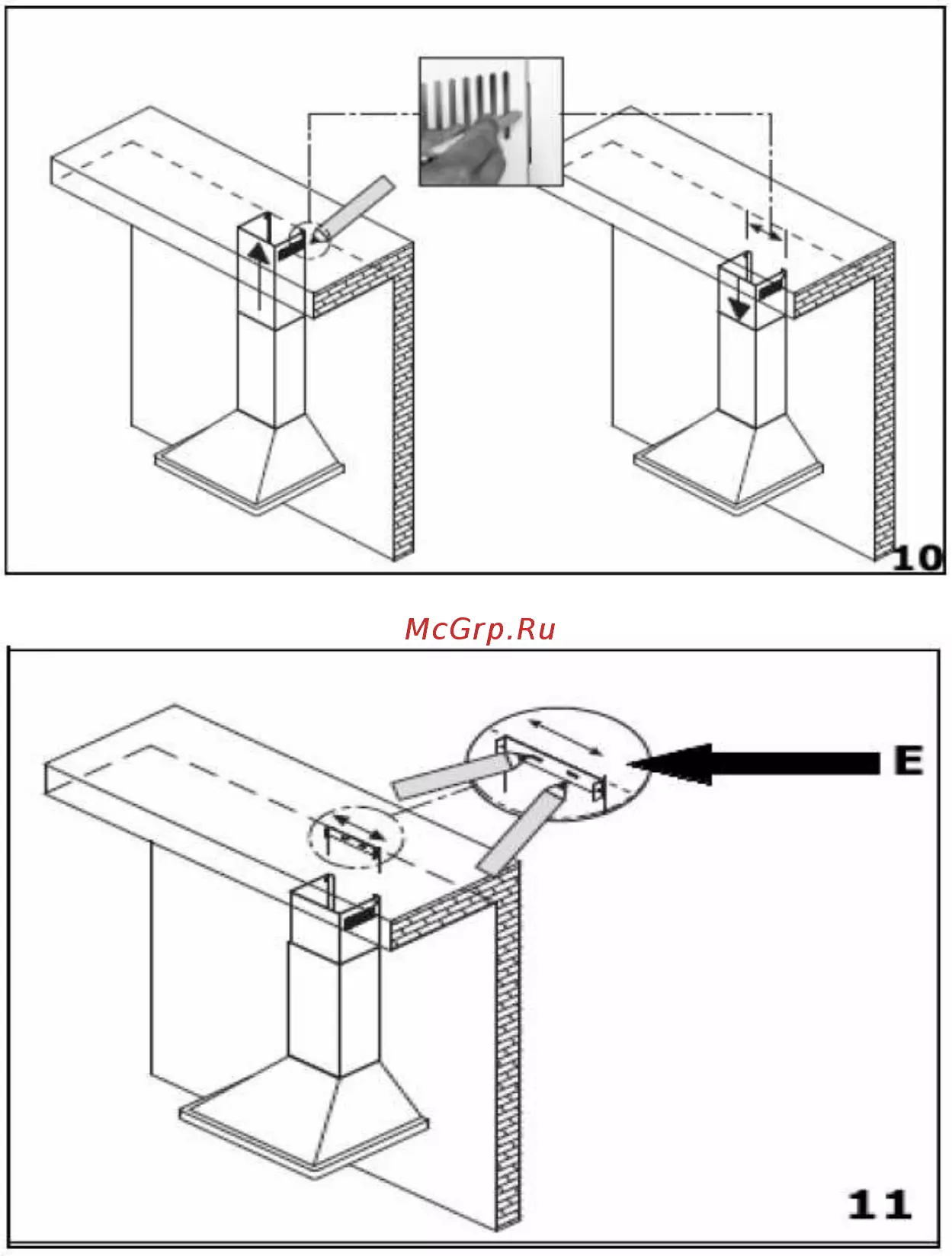

6.5. УСТАНОВКА

ВЫТЯЖНОЙ ТРУБЫ

9. Возьмите две секции (C и D)

вытяжной трубы.

• Уприте нижнюю часть секции С в

верхнюю часть вытяжки. Будьте

внимательны при установке ушек на

секцию вытяжной трубы в заднюю

часть вытяжки.

• Отметьте на стене карандашом

боковые мерки секции вытяжной

трубы С.
