18
15. Возьмите крепежную скобу (L)
поместите ее между двумя
отметками, которые вы сделали в
п.14. Проверьте с помощью
спиртового уровня горизонтальность
расположения скобы перед тем, как
вы отметите отверстия под винты.
• Прижимая скобу к стене, отметьте
карандашом на стене расположение
отверстий с обеих сторон скобы.

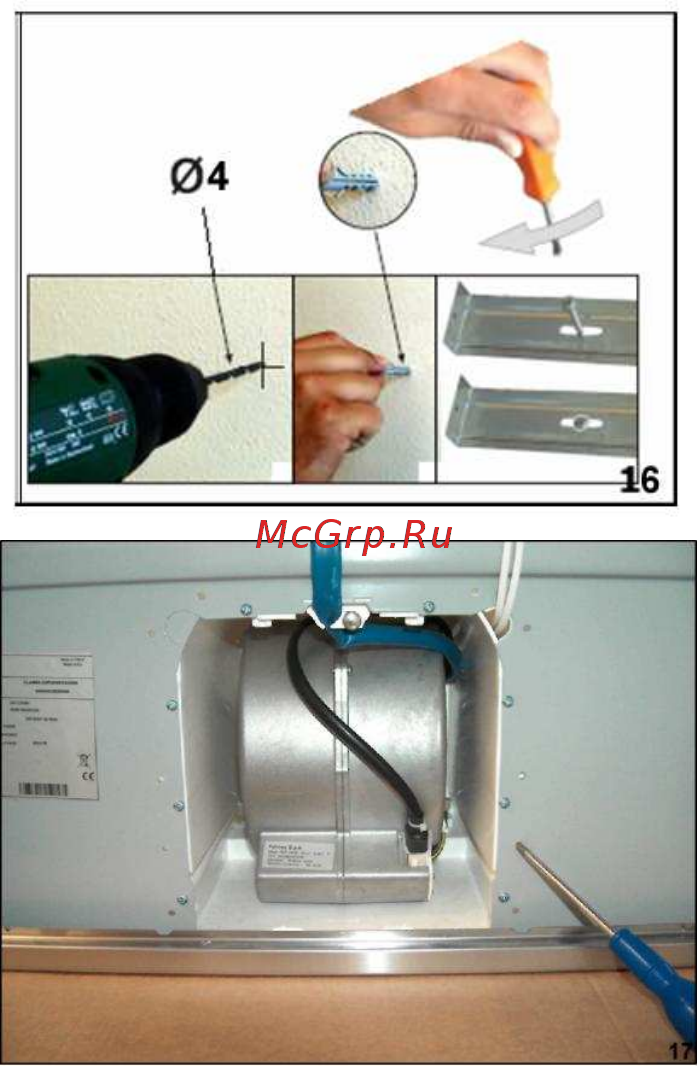

16. Сверлом 4мм просверлите
отверстия в местах, отмеченных
вами в п.15. Вставьте ролплаги и
прикрепите крепежную скобу к стене
с помощью отвертки и винтов.
17. Установите секцию G снова на
вытяжку.
• Выровняйте отверстия внизу нижней
секции G с крепежными отверстиями
сверху основной части корпуса
двигателя.
• Прикрепите секцию G к вытяжке
винтами изнутри корпуса двигателя.
Необходимо полностью затянуть эти
винты.
• Вставьте секцию Н опять внутрь
секции G (если только вы не
устанавливаете вытяжку с ее
минимальной высотой, используя
только нижнюю секцию вытяжной
трубы).
• Важно
Проверьте, чтобы вентиляционное
отверстие с любой стороны секции
Н было направлено вверх, а не
внутрь секции G.
18. Поднимите секцию Н вверх до
крепежной скобы, которую вы
прикрепили на стену в п.16.
Прикрепите эту секцию к крепежной
скобе с помощью имеющихся в
комплекте винтов. Нужно полностью
затянуть эти винты.
• Если вы устанавливаете прибор с
его минимальной высотой, то вам
следует прикрепить секцию G к
крепежной скобе.
Электрическое соединение
Электрическое соединение должно
отвечать электрическим требованиям,
указанным на табличке с техническими
данными, расположенной внутри
вытяжки. Необходимо подключить
прибор к электропитанию.
Установите на место фильтры-
жироуловители, а затем подключите
электропитание к прибору. Нажмите
кнопку ВКЛ/ВЫКЛ (ON/OFF) и проверьте
правильность работы прибора.
