Baumatic P14SS [19/25] Подсоединение к внешнему вентиляционному трубопроводу
![Baumatic P14SS [19/25] Подсоединение к внешнему вентиляционному трубопроводу](/views2/1289235/page19/bg13.png)
17
6.5. ПОДСОЕДИНЕНИЕ К
ВНЕШНЕМУ
ВЕНТИЛЯЦИОННОМУ
ТРУБОПРОВОДУ
12. Подсоедините соединительную
муфту (D) сверху вытяжки.
• В принадлежностях к вытяжке вы
можете найти тяговую заслонку. Ее
нужно установить сверху муфты.
• Подсоедините вытяжную
вентиляционную трубу 125мм (E) к
муфте. Пожалуйста, имейте в виду,
что вентиляционная труба не входит
в комплект вытяжки.*
• Другой конец вентиляционной трубы
нужно подсоединить к отверстию
вентиляции, подходящему для
паров от приготовления пищи. Это
должно быть отверстие с
поперечным сечением как минимум
150см
2
.
• Расстояние от муфты до отверстия
вентиляции не должно превышать 3
метра, и допускается один изгиб 90
градусов.
*
Комплект вентиляционной трубы
можно купить в Отделе запасных
частей М-Видео (DK5 или DK10).

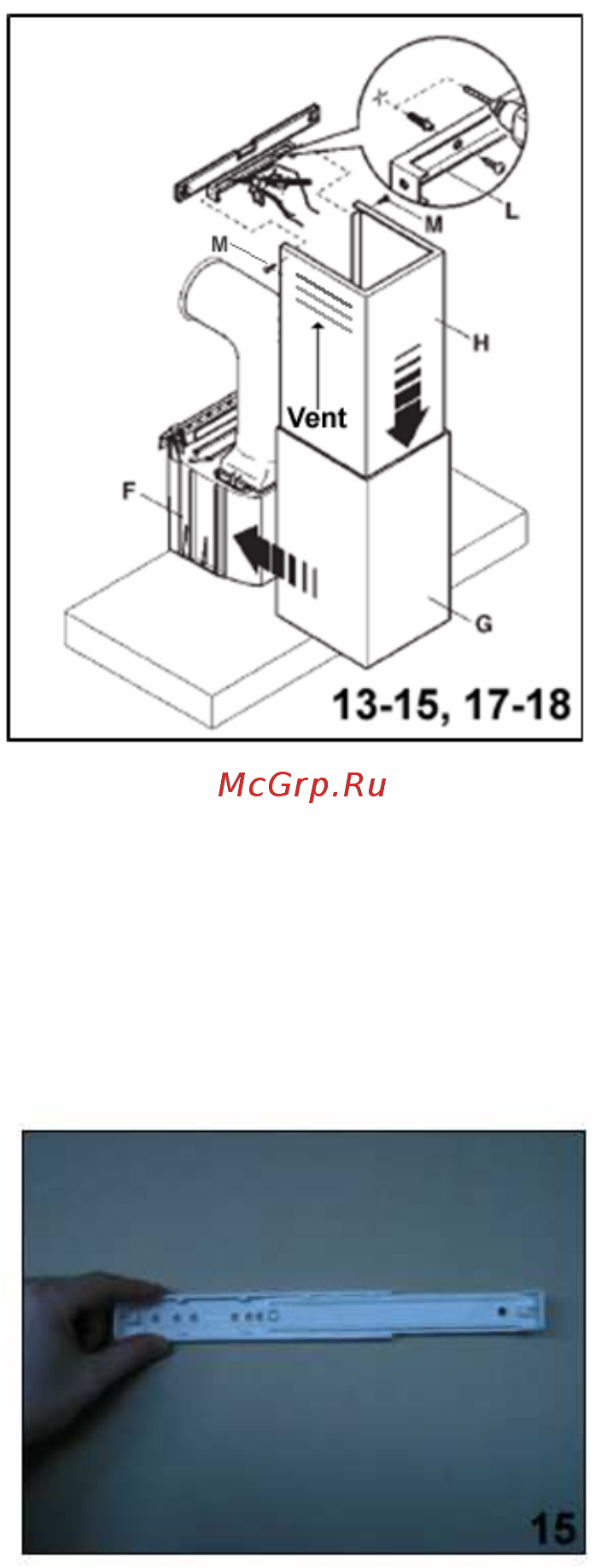

6.6. УСТАНОВКА
ВЫТЯЖНОЙ ТРУБЫ
13. Разделите две секции вытяжной
трубы (G и H).
• Поставьте нижнюю секцию
вытяжной трубы G сверху вытяжки.
Выровняйте отверстия внизу нижней
секции с крепежными отверстиями
сверху корпуса двигателя.
• Если вы хотите установить прибор с
его минимальной высотой (т.е.
используя только одну секцию
вытяжной трубы), то вам следует
выполнить пп. 14-18, используя
только секцию G.
14. Поднимите секцию вытяжной трубы
Н вверх на требуемую высоту.
Убедитесь, что она
перпендикулярна вытяжке
.
• Отметьте размеры обеих сторон
секции вытяжной трубы H
карандашом на стене и затем
снимите секции G и H.
