ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
8
УПРАВЛЕНИЕ ГАЗОВОЙ
ВАРОЧНОЙ ПОВЕРХНОСТЬЮ

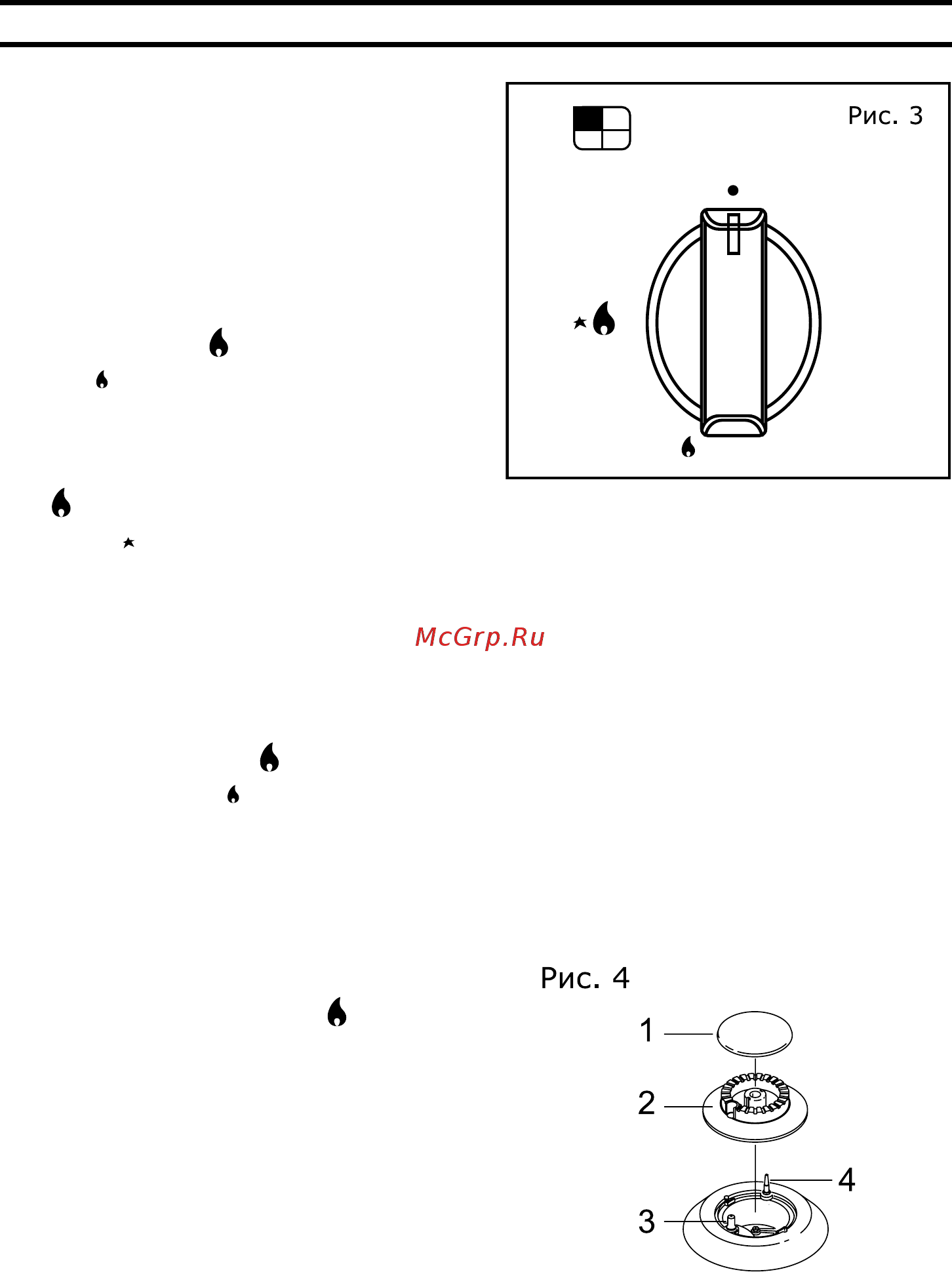

Поток газа к горелкам (мощ-
ность горелок) регулируется
ручками управления газовыми го-
релками (рис.3), которые, в свою
очередь, управляют кранами.
Символы пламени «Макси-
мальное пламя» , «Минимальное
пламя» и символ «Выключено»
нанесены на варочной панели
возле ручек управления. Рядом с
символом «Максимальное пла-
мя»
нанесен символ «искры
розжига» , что свидетельствует об
оборудовании моделей автомати-
ческой системой электророзжига.
Внимание! Все рабочие
положения ручки управления
должны выбираться в интер-
вале между символами «Мак-
симальное пламя» и «Мини-
мальное пламя» . Между этими
положениями осуществляется
плавная регулировка непрерыв-
ной, устойчивой подачи газа к
горелкам. Ни в коем случае не
выбирайте рабочее положение
в интервале между символами
«Максимальное пламя» и «Вы-
ключено» •.
С целью удобства контроля
величины пламени горелки, зажи-
гайте газ до того, как ставить на
решетку емкость для приготовле-
ния пищи.
На всех, рассматриваемых
в данной инструкции, моделях
установлены газовые горелки с
электророзжигом, а некоторые мо-
дели, кроме того, имеют систему
защиты от утечки газа (газ-конт-
роль). Общий вид разобранной на
составные части газовой горелки
представлен на рис. 4. В ее соста-
ве можно выделить следующие
элементы:
1. Колпачок горелки.
2. Рассекатель горелки.
3. Свеча розжига.
4. Термоэлемент «газонтроля».
Рассмотрим особенности
зажигания газа в горелках в том и
другом случаях.
