Глава 1: Вводная информация о продукте 1-4
выбранной функции либо перехода к следующей
функции.
‧ Данная клавиша также является «горячей клавишей»
регулировки яркости.
5.
Кнопка питания
‧ Нажмите данную кнопку, чтобы включить/выключить
монитор.
6. Индикатор питания
‧ Определение цвета индикатора питания приведено в
следующей таблице.
Статус Описание
Синий ВКЛ
Желтый Дежурный режим
ВЫКЛ ВЫКЛ

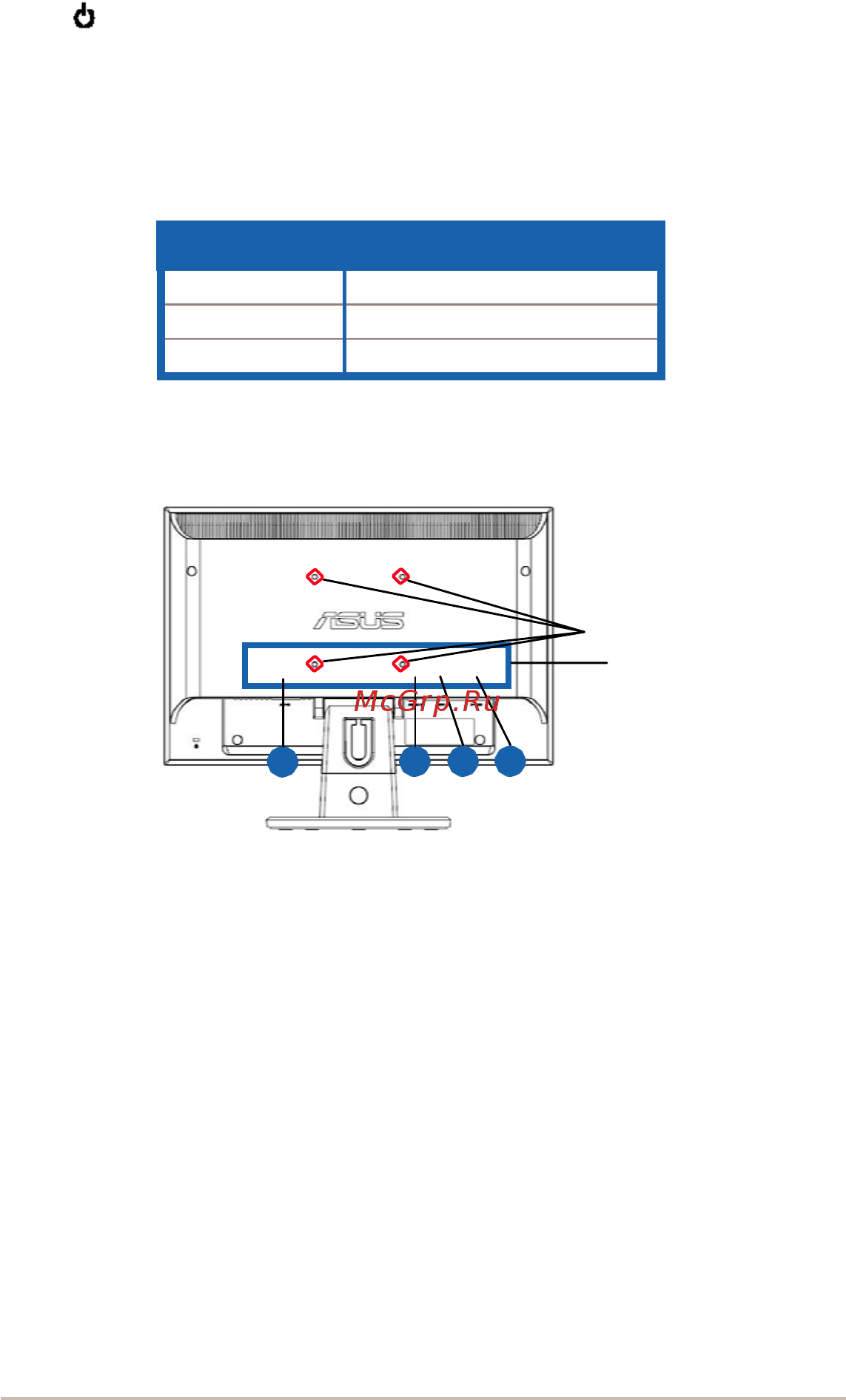

1.4.2 Задняя часть LCD-монитора
Задние коннекторы (слева направо)
1. Порт входа переменного тока AC-IN. К данному порту
подключается коннектор сетевого шнура.
2. Порт аудио-входа (Audio-in). К данному порту
подключается коннектор кабеля аудио-источника ПК.
3. Порт DVI. Данный 24-жильный порт предназначен для
цифрового сигнального соединения DVI-D с персональным
компьютером ПК (PC - Personal Computer).
4. Порт VGA. Данный 15-жильный порт предназначен для
VGA-
подключения ПК.
Винтовые отверстия для
настенного крепления
VESA
Задние коннекторы
1 2 3 4
(Для некоторых моделей)
(Для некоторых моделей)
