Hotpoint-Ariston D 302 IX [5/12] Подключение

D 302, DK 302, D 320

ПОДКЛЮЧЕНИЕ

Газовая рабочая поверхность D 320

ПОДКЛЮЧЕНИЕ ГАЗА

Подключение к газу рабочей поверхности должно производиться квалифици-

рованным персоналом в соответствии с действующими стандартами и

после проверки соответствия типа подключаемого газа, тому, на который на-

строено оборудование. При несоответствии типов газа, следуйте инструкциям

§ «Настройка рабочей поверхности на различные типы газа».

Данное изделие не предназначено для работы от баллонного газа.

Подключение через негибкую (стальную или медную) трубу

Подключение должно быть произведено таким образом, чтобы исключить ме-

ханическое давление в любой части рабочей поверхности.

Оборудование оснащено настраиваемым L-образным штуцером и прокладкой

для подсоединения к источнику газа. Чтобы повернуть штуцер, прокладку не-

обходимо заменить (поставляется с оборудованием).

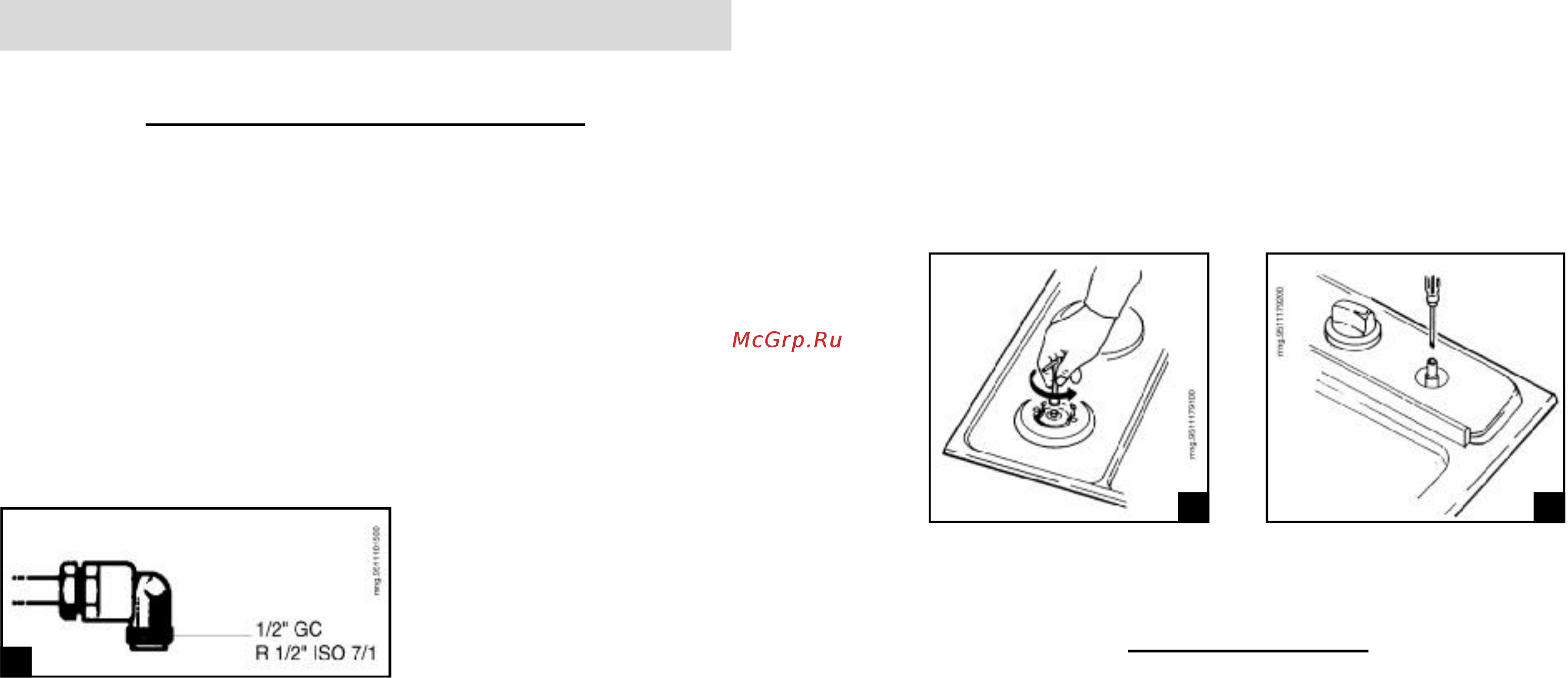

Газовый вывод оборудования при-

способлен для подключения круг-

лой газовой трубы с наружной

резьбой 1/2 дюйма (рис. 4).

Подключение гибкой стальной трубой

Гибкая стальная труба присоединяется к тому же выводу с наружной резьбой

1/2 дюйма. Используйте только трубы и прокладки, соответствующие действу-

ющим стандартам. Полная длина трубы не должна превышать 2000 мм. Обя-

зательно убедитесь, что гибкая стальная труба не касается движущихся

предметов и не пережата.

Контроль плотности подсоединения

После подключения оборудования проверьте все места газовых соединений

на наличие утечек, используя мыльный раствор. Никогда не используйте для

проверки пламя.

Настройка рабочей поверхности на различные типы газа

Если тип газа, который Вы будете использовать, отличается от того, на кото-

рый настроена рабочая поверхность (см. маркировку на оборудовании), необ-

ходимо заменить газовые жиклеры и произвести настройку «минимального

пламени» :

· замените газовые жиклеры (рис. 5) в соответствии с типом используемо-

го газа – см. таблицу «Характеристики горелок и жиклеров» на с. 7;

· поверните рукоятку к минимальному положению;

· снимите рукоятку и с помощью торцевого ключа отрегулируйте минималь-

ное пламя (рис. 6).

· удостоверьтесь, что при быстром повороте рукоятки от максимального к

минимальному положению пламя не гаснет.

5 6

D 302, DK 302, D 320

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Оборудования должно быть заземлено!

Перед подсоединением к электросети убедитесь в том, что:

Ö характеристики оборудования сооответствуют указанным в информаци-

онной табличке, расположенной на нижней части рабочей поверхности;

Ö предохранители (пробки) и проводка могут выдержать рабочую нагрузку

оборудованния (см. информационную таблицу);

Ö оборудование имеет заземление в соответствии с правилами и требова-

ниями, предъявляемыми к заземлению бытовой техники;

Ö розетка или многолинейный выключатель находятся в легкодоступном

месте.
