1
2 Изучение частей
2
3
1
4
Встроенный карт-ридер
Довольно часто такие устройства как цифровые камеры, МР3-проигрыватели,
мобильные телефоны, наладонные компьютеры и т.п. используют карты памяти.
В данном ноутбуке имеется встроенное устройство для чтения/записи карт
памяти, позволяющее работать с модулями флэш-памяти нескольких стандартов.
Встроенный карт-ридер для карт не только удобней для использования, но также быстрее
чем другие типы, так как использует высокопропускную шину PCI.
Правая сторона

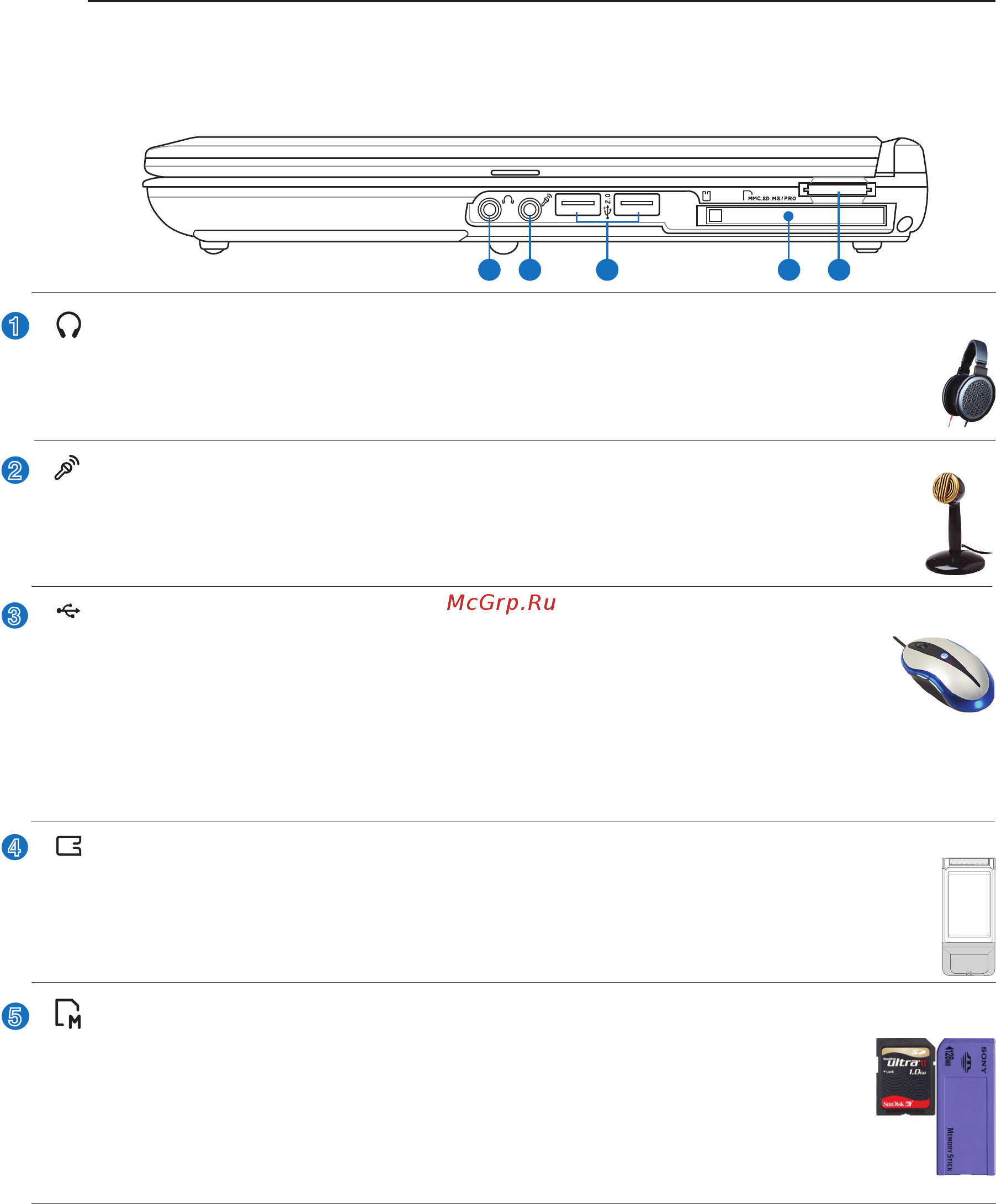

На следующей схеме представлены компоненты, расположенные на этой стороне портативного
компьютера.
1 2
3 4 5
Гнездо для наушников
Стереоразъем для подключения наушников (1/8 дюйма) используется для выдачи
звуковых сигналов портативного компьютера на колонки с усилителем или в наушники.
При подключении устройства к данному разъему встроенные колонки автоматически
отключаются.
Разъём для подключения микрофона
Моноразъём для подключения микрофона (1/8 дюйма) позволяет подключать внешний
микрофон или подавать сигналы от других устройств. При подключении устройства к данному
разъему встроенный микрофон автоматически отключается. Используйте эту функцию
для проведения видеоконференций, наложения голоса или простой звукозаписи.
2.0
Порты USB (2.0/1.1)
Универсальная последовательная шина совместима с устройствами типов USB 2.0
или USB 1.1, например, устройствами ввода, модемами, приводами жестких дисков,
принтерами, мониторами и сканерами, подсоединенными последовательно на скорости до
12Mбит/с (USB 1.1) и 480Mбит/с (USB 2.0). USB позволяет подключить к одному компьютеру
много внешних устройств, используя хабы. USB поддерживает “горячее подключение” устройств,
таким образом, можно подключать и отключать периферийные устройства без перезагрузки
компьютера.
5
Разъем для подключения карт расширения
Один слот для PC карты стандарта PCMCIA 2.1, позволяющий установить одну PC
карту типа I/II. Слот поддерживает 32-разрядную шину CardBus. Этот слот позволяет
устанавливать в ноутбук устройства расширения, например, карты памяти, карты ISDN,
карты SCSI, интеллектуальные карты и адаптеры беспроводных сетей.
