4. СПЕЦИФИКАЦИЯ

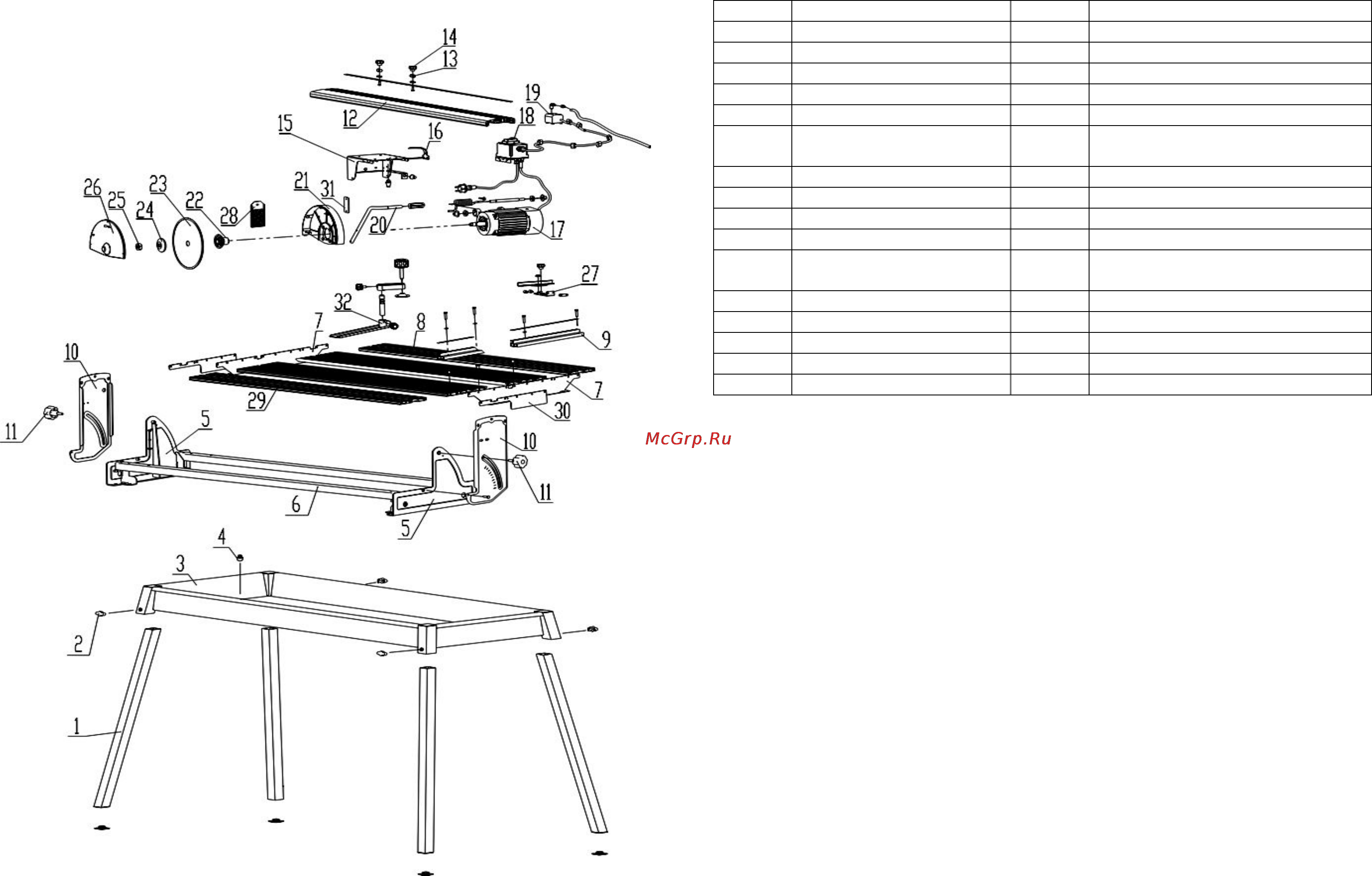

Рис.2

Номер Название Номер Название

1 Ножки 17 Двигатель

2 Винты крепления ножек 18 Магнитный пускатель

3 Поддон 19 Помпа

4 Пробка 20 Ручка плиткореза

5 Боковые стойки каркаса 21 Кожух защитный

Поперечные профили

каркаса

22 Посадочный фланец

7 Планки крепления стола 23 Диск

8 Стол 24 Прижимной фланец

9 Упор 25 Гайка

10 Кронштейн 26 Крышка кожуха

11 Винт фиксации 27

Регулируемый упор с

транспортиром

12 Направляющая 28 Брызговик

13 Ограничитель 29 Дополнительный столик

14 Винт ограничителя 30 Дополнительная планка

15 Платформа двигателя 31 Ограничитель глубины реза

16 Указатель 32 Регулируемый упор с зажимом

5. ПОРЯДОК СБОРКИ

5.1. Винтами крепления (4) закрепите ножки (3) к поддону (2) (рис.1).

5.2. Вставьте пробку (9) в сливное отверстие поддона (рис.1).

5.3. Открутите от основного стола по четыре болта на планках

крепления, вставьте в паз дополнительный столик (12) и с

помощью дополнительной планки (13) закрепите его (рис.1).

5.4. Поместите плиткорез с помпой (1) в поддон (2) (рис.1).

5.5. Прикрутите ограничители (7) винтами крепления (8) на

направляющей плиткореза (рис.1).

5.6. Установите и затяните отрезной диск (11) ключами (10) (рис.1).

5.7. Открутите транспортировочный винт (6) (рис.1)

6. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

6.1. Ознакомьтесь с конструкцией, назначением и техническими

характеристиками Вашего плиткореза.

6.2. Убедитесь в надежности установки и крепления станка.

6.3. Помещение, в котором устанавливается оборудование, должно

быть хорошо проветриваемым, просторным и освещенным.
