Asus MW221C [11/22] Задняя часть lcd монитора
![Asus MW221C [11/22] Задняя часть lcd монитора](/views2/1289458/page11/bgb.png)
4.
Кнопка MENU (МЕНЮ)
:
• Нажмите данную кнопку для входа/выбора иконки (функции),
которая подсвечивается в то время, когда OSD является
активным.
5.
Кнопка:
•
Нажмите данную кнопку для увеличения значения
выбранной функции либо перехода вправо/вниз к
следующей функции.
• Данная кнопка также является «горячей клавишей» регулировки
яркости.
6.
Кнопка питания/индикатор питания
•
Нажмите данную кнопку для включения/выключения монитора
• Определение цвета индикатора питания приведено в таблице
ниже.
Статус
Описание
Син
ВКЛ
Желтый
Дежурный режим
ВЫК ВЫКЛ
1.3.2

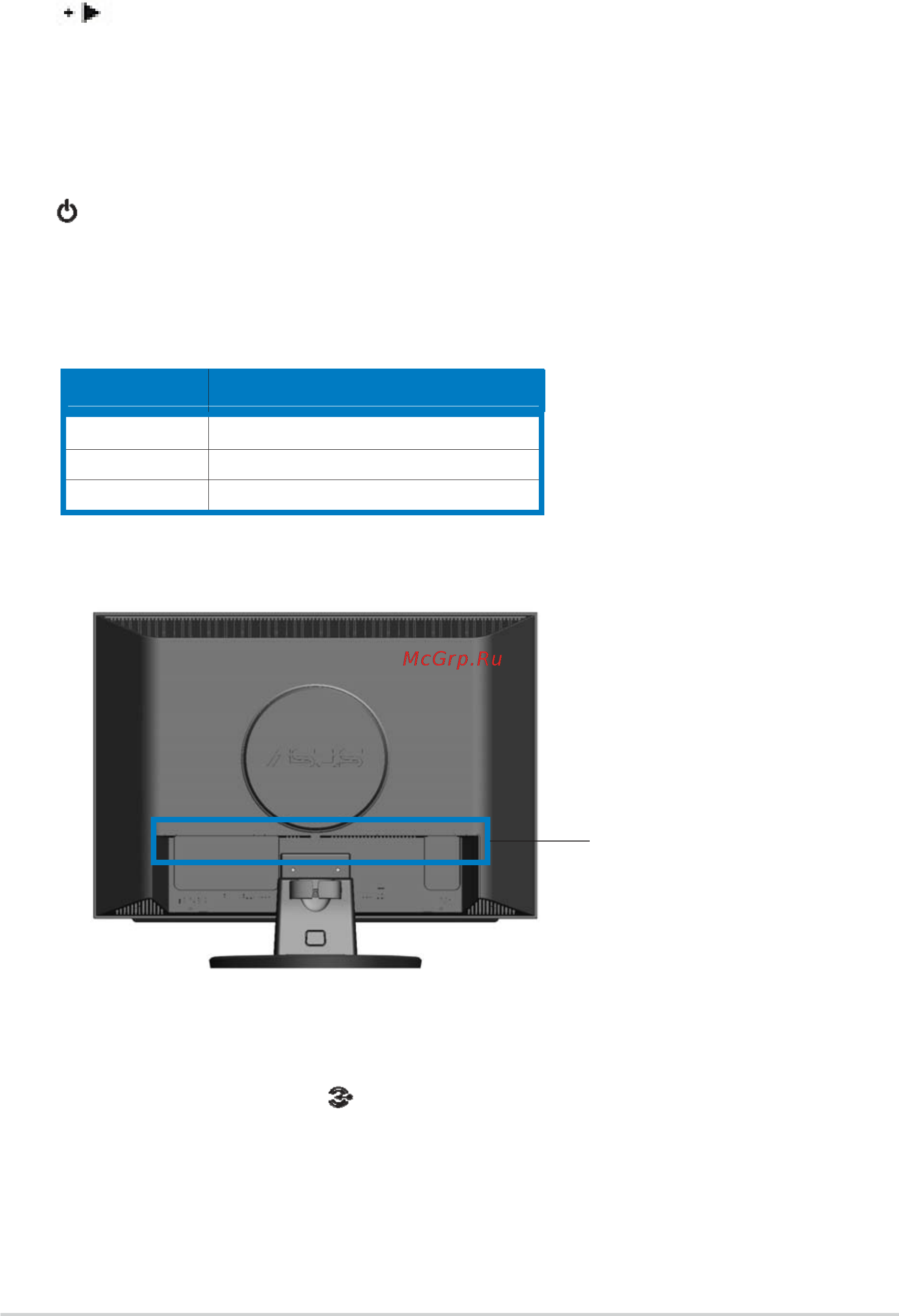

Задняя часть LCD-монитора
Задние разъемы
Задние разъемы (слева направо)
1.
Порт PWR
.
Данный порт обеспечивает подключение коннектора питания
сетевого шнура.
2.
Порт аудио- входа
.
Данный порт обеспечивает подключение аудио-
источника ПК посредством аудио-кабеля
.
3.
Порт DVI
Данный 24-штифтовой порт
предназначен
для подключения
цифрового сигнала PC (Personal Computer –
Персональный
компьютер (ПК))
DVI-D
.
4.
Порт
VGA
.
Данный 15-штифтовой порт предназначен для подключения
PC VGA
.
Серия MW221/MW201Жидкокристаллический монитор
1-3
.
.
(Для некоторых моделей)
