46 Звуковой предварительный усилитель серии Azur
Входные разъемы для проигрывателя с
головкой типа MC (только 640P)
Если ваш проигрыватель использует головку звукоснимателя с
подвижной катушкой, подключайте сюда его выход (0,5-1 мВ, с
нагрузкой 100 ом, 220 пф).
Входные разъемы для проигрывателя с
головкой типа MM
Если ваш проигрыватель использует головку звукоснимателя с
подвижным магнитом, подключайте сюда его выход (3-5 мВ, с
нагрузкой 47 ком 220 пф).
Заземление проигрывателя
Если ваш проигрыватель снабжен отдельным выводом для
заземления, то к нему следует подключить провод заземления.
Это обеспечит экранирование звукоснимателя и
чувствительной схемы проигрывателя.
Селекторный переключатель типа головки
звукоснимателя (только 640P)
Следует выбрать положение этого переключателя для того
типа головки звукоснимателя, который используется в вашем
проигрывателе: MM - с подвижным магнитом, или MC - с
подвижной катушкой.
Подтональный фильтр (только 640P)
Подтональный фильтр срезает ‘гул’ очень низкой частоты,
вызванный дефектами пластинки и способный повлиять на
качество вашей системы.
Выходные разъемы
Используйте звуковые кабели для подсоединения к любому
входу вашего усилителя с линейным уровнем, например: Aux.
ПРИМЕЧАНИЕ. Не подсоединяйте к входу с линейным
уровнем.
Разъем для блока питания (PSU)
После завершения всех подсоединений к усилителю и
проигрывателю подключите кабель блока питания в
подходящую розетку электрической сети. Голубой СИД на
передней панели показывает наличие питания. Устройство
допускает постоянное включение питания.
Обращаем ваше внимание на то, что сигнал на выход 640P
подается через специальное реле. После того, как устройство
включено, проходит 15 секунд до момента активизации реле и
подачи сигнала на выход.
ПРИМЕЧАНИЕ. Используйте только прилагаемый блок
питания.
MCMM
Manufactured in an
ISO9002 approved facility
Designed in London, England
Output Subsonic Filter Cartridge Type
www.cambridge-audio.co.uk
12V
0.5 A
Use supplied PSU only!
RL RL RL
On Off MM MC
This device complies with part 15 of FCC rules
RLRLRL
azur 640P
MM/MC Phono Pre-Amplifier
Turntable
Ground

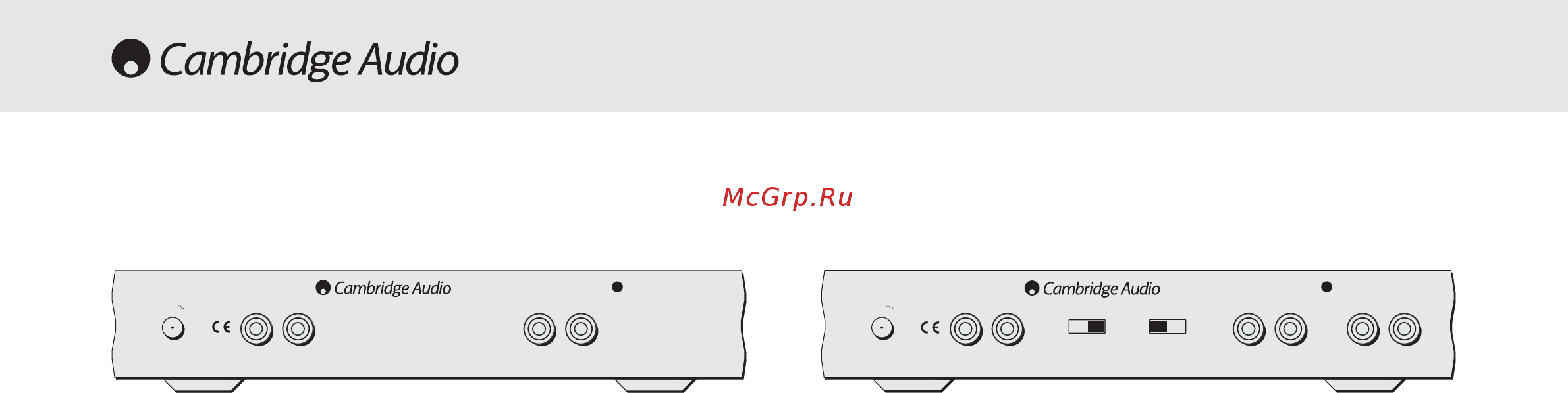

ПОДСОЕДИНЕНИЯ НА ЗАДНЕЙ ПАНЕЛИ
