Bdi Eileen 8328 Ch [7/8] Затяните

Выполнять вдвоем

Шаг 9А – Установите кулачковые гайки (К) на заднюю

панель (Q), убедитесь в том, что стрелка на головке

указывает на край задней панели.

ПРИМЕЧАНИЕ: В

конструкции

модели 8329

предусмотрено

использование 5

кулачковых

гаек (К).

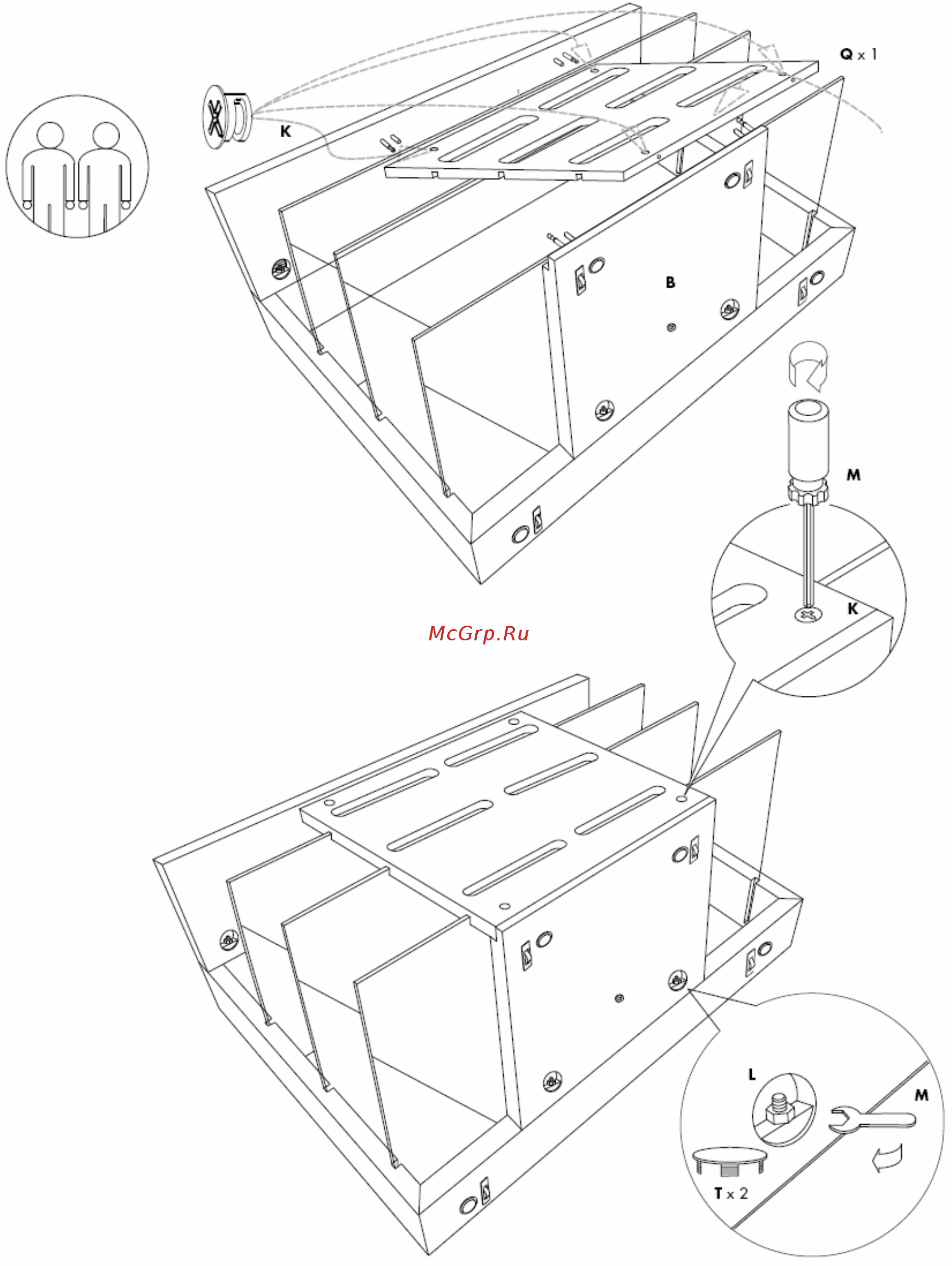

Шаг 9В – Аккуратно установите

заднюю панель (Q) так как показано

на рисунке. Сначала вставьте

верхний край панели, затем

аккуратно вставьте нижний край,

отодвинув нижнюю полку (В), чтобы

освободить деревянные штифты (I)

и к

лачковые болты

(

)

Хомуты Velcro будут направлены вверх (не

показано на рисунке).

Шаг 9С – Вставьте стеклянные панели в канавки

на поверхности задней панели. После того как все

узлы будут расположены верно, задвиньте

нижнюю панель на место и с помощью

шестигранного ключа (М) затяните кулачковые

гайки (К) (поверните на 180 градусов в

направлении, указанном стрелкой).

Закройте кулачковые гайки (К) малыми

пластиковыми крышками (U).

Шаг 9D – Используйте ключ (М) для

того чтобы затянуть гайки (L), затем

закройте полости пластиковыми

крышками (Т).

ЗАТЯНИТЕ
