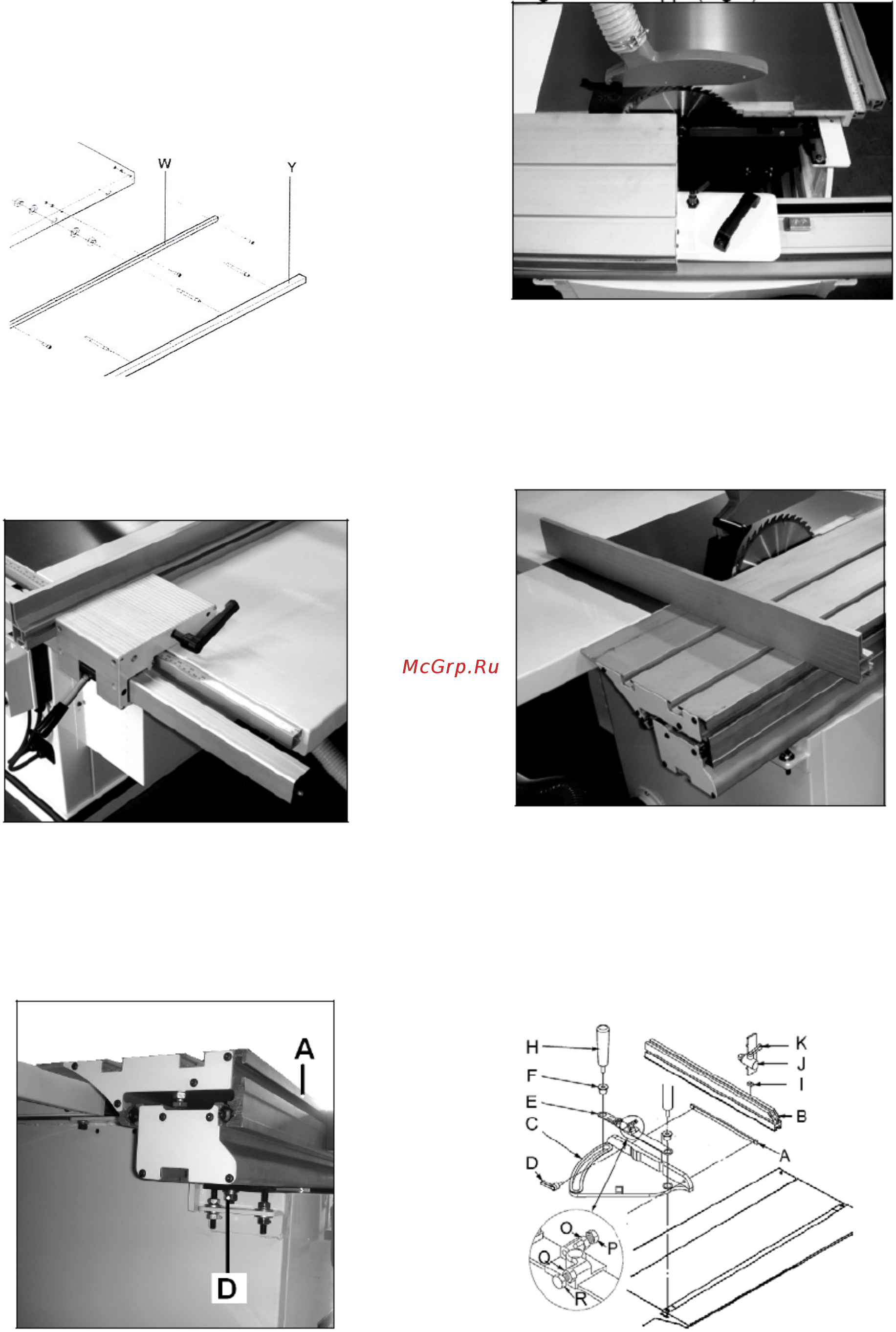

Монтаж направляющий параллельного

упора

Вставьте болты в направляющею и прикру-

тите направляющею к основному столу(Y).

Закрепите линейку (W).

Рис. 4

Монтаж параллельного упора

Установите параллельный упор на направ-

ляющую.

Рис. 5

Монтаж каретки

Воспользуйтесь помощью другого человека

для подъема каретки (A) на корпус станка и

прикручивания его на месте с помощью бол-

тов (D), толстых шайб и гаек.

Рис. 6

Опорные болты отрегулированы на заводе.

Установите каретку таким образом, чтобы

движение каретки заканчивалось на середи-

не пильного диска (Рис. 7).

Рис. 7

Каретка должна быть выровнена для про-

движения параллельно пильному диску и на

0,1-0,3 мм выше поверхности станины стан-

ка.

Используйте параллельный упор в качестве

уровня (Рис. 8).

Рис. 8

Монтаж торцового упора каретки

Надвиньте профиль упора (B, Рис. 9) на рей-

ку (A) и закрепите их вместе на торцовом

упоре (C) с помощью двух рукояток (D).

Указание: Скошенный конец профиля упора

(B) показывает направление к диску пилы.

Рис. 9

Установите торцовый упор на подвижный

стол.

Установите рейку упора (E) на торцовый

упор и закрепите ее с помощью 2-х втулок (F)

и 2-х зажимных рукояток (H).
