7
Вставьте четырехгранную гайку (I) в Т-
образный паз рейки упора и закрепите про-
дольный упор (J) с помощью зажимной руко-
ятки (K).
Проверьте с помощью уголка точность регу-
лировки 45°/90° и выставьте упоры (O, P).
При необходимости отрегулируйте указатель
углов в градусах.

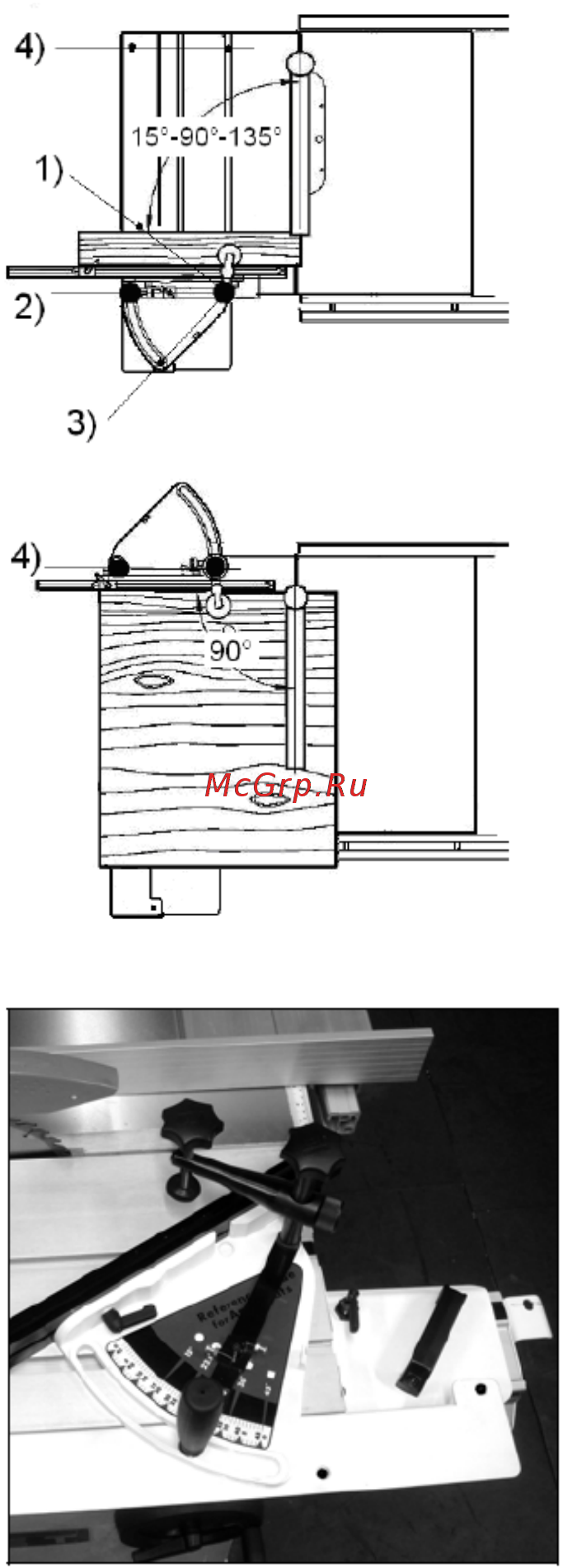

Имеется 4 возможные положения для монта-
жа на подвижном столе (Рис. 10 и Рис. 11).
Рис. 10
Рис. 11
Также можно использовать держатель заго-
товки.
5.3 Подключение вытяжной установки
В целях безопасности и избегания проблем
со здоровьем настоятельно рекомендуется
подключить станок к вытяжной системе.
Требуется подсоединить оба выходных от-
верстия. Вытяжная система должна быть
достаточно мощной, чтобы поддерживать
скорость воздушного потока как минимум 20
м/сек., при 100 мм выходном отверстии
станка.
Перед пуском в эксплуатацию станок должен
быть подключен к вытяжной системе таким
образом, чтобы при включении станка авто-
матически включалась вытяжная установка.
Смонтируйте соединительный шланг, опору
для шланга и Y-образный тройник как пока-
зано на рисунке.
Минимальная скорость воздуха на всасы-
вающем патрубке должна составлять 20
м/сек.
Всасывающие шланги
должны характеризо-
ваться по качеству как „тяжело горючие“ и
соединены с заземлением станка.
5.4. Подключение к электрической сети
Подсоединение к сети со стороны клиента, а
также применяемые удлинители должны со-
ответствовать техническим требованиям.
Напряжение сети и частота должны соответ-
ствовать рабочим параметрам, указанным на
фирменной табличке.
Установленное потребителем защитное уст-
ройство
должно быть рассчитано на 16 А.
Подключение и ремонт электрического обо-
рудования разрешается проводить только
квалифицированным электрикам.
На задней стенке корпуса станка установле-
на розетка на 16А.
Внимание:
Проверьте направление вращения шпинделя
(шпиндель должен вращаться по часовой
стрелке).
Для безопасности перед проверкой направ-
ления вращения снимите пильный диск.
Если направление вращения
неверное, его
можно изменить на переключателе фаз в се-
тевом разъёме.
5.5 Пуск в эксплуатацию
Станок включается зелёной кнопкой на
главном выключателе, выключается красной
кнопкой.
Внимание: концевой выключатель нижней
дверце пилы не позволит включить станок
при открытой дверце.
При перегрузке двигатель выключается.
Время остывания двигателя 10 секунд, затем
станок можно включить.
