Rolsen D29SR57TDK [33/36] Подключение видеомагнитофона по радиочастоте

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ

Запись композитного видеосигнала с другого внешнего устройства.

Подключите второе внешнее устройство к разъему AV-1 (SCART-1) или AV-3 («тюльпан» или

«S-VIDEO»), согласно инструкциям в разделах «Разъем AV-1» и «Разъем AV-3». В меню

ОПЦИИ

Установки AV Выход AV-2 установите «AV-1», если источник сигнала подключен

к разъему «AV-1» либо «AV-3», если источник подключен к разъему AV-3. Не забудьте также

правильно указать тип входного сигнала («S-видео» или «композитный») в меню «Установки

AV» «Вход AV-3». Включите внешние устройства и осуществите запись. Во время записи

можно продолжать смотреть и переключать телевизионные программы.

Примечание: Некоторые источники изображения выдают также сигнал статуса AV, в этом случае, при их

подключении через SCART-1 или SCART-2, телевизор автоматически перейдет соответственно в режим

AV-1 либо AV-2.

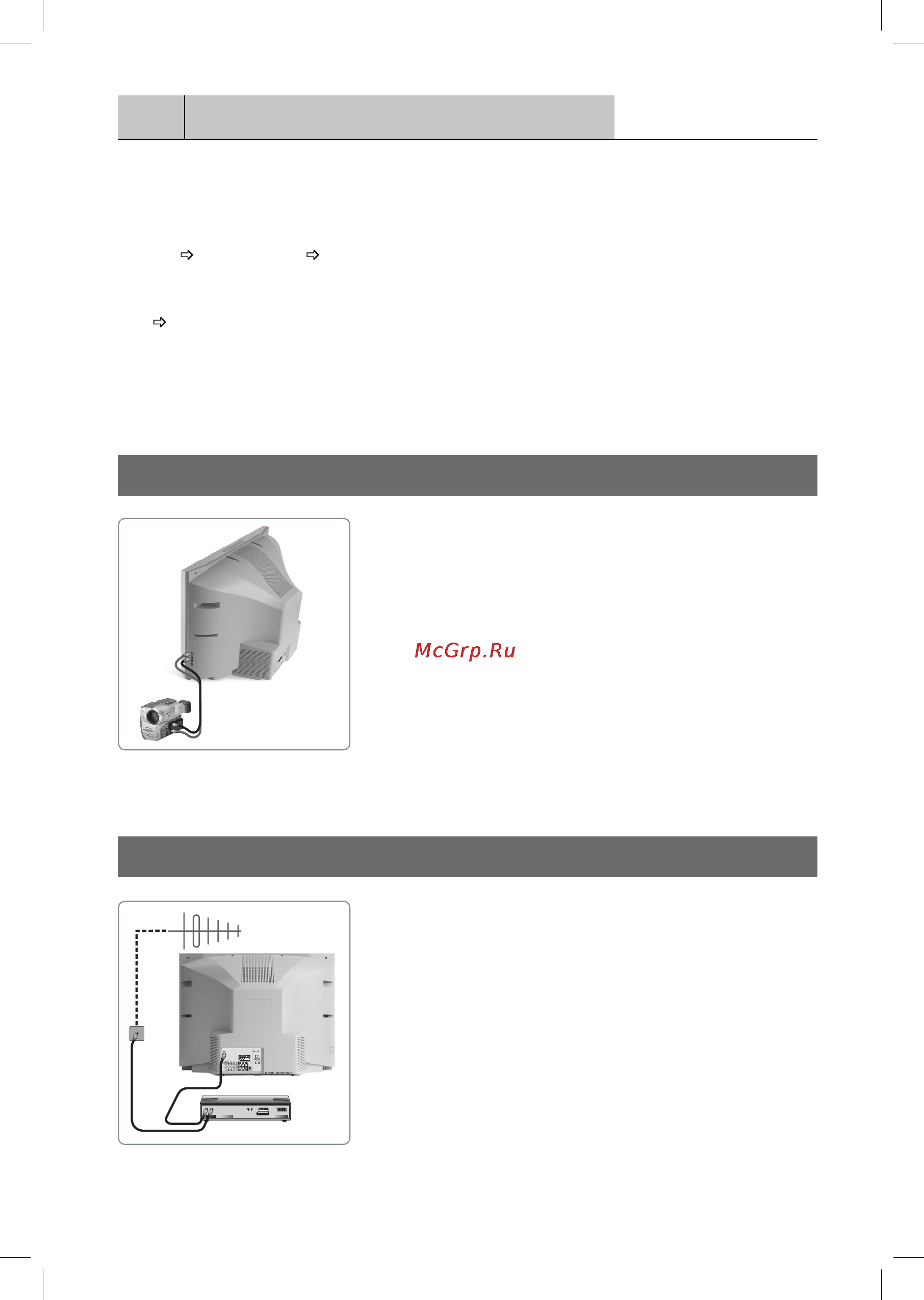

РАЗЪЕМЫ AV-3 (RCA И S-VIDEO)

Звуковой разъем кабеля от внешнего устройства («тюль-

паны» красного и белого цвета) подключите к разъему

«AUDIO». Видеоразъем кабеля («тюльпан» желтого цвета)

подключите к разъему «VIDEO». Для воспроизведения

изображения выберите видеорежим «AV@3». В меню

«Установки AV» в пункте «Вход AV@3» должно быть уста-

новлено «композитный».

Если внешнее устройство имеет выход «S@VIDEO», подклю-

чите его соответствующим кабелем ко входу «S@VIDEO».

Такое подключение обеспечивает наилучшее качество

изображения. Вход «VIDEO» в этом случае должен быть

отключен! Для воспроизведения изображения выберите видеорежим «AV@3». В меню

«Установки AV» в пункте «Вход AV@3» должно быть установлено «S@видео».

ПОДКЛЮЧЕНИЕ ВИДЕОМАГНИТОФОНА ПО РАДИОЧАСТОТЕ

Радиочастотный выход видеомагнитофона соедините с

антенным гнездом телевизора кабелем, входящим в комп-

лект видеомагнитофона. Телевизионную антенну подклю-

чите к антенному гнезду видеомагнитофона.

Настройте телевизор на канал работы видеомагнитофона

(см. главу РУЧНАЯ НАСТРОЙКА). Запомните канал, напри-

мер, под номером «0» и присвойте ему имя, например

«ВИДЕО».

Для воспроизведения изображения от видеомагнитофона

используйте запомненную программу.
