ЭТАП 2
Подключение акустических систем
Прежде чем выполнять какие бы то ни было про-
водные соединения, пожалуйста, убедитесь, что
все компоненты аудиосистемы выключены.
Для подключения акустических систем должны исполь-
зоваться высококачественные акустические кабели
с маркировкой полярности. Если длина акустическо-
го кабеля меньше 7,6 м, он должен быть сортамента
как минимум 18 AWG, кабель длиной до 15,3 м дол-
жен быть сортамента 16 AWG, а кабель длиной свыше
15,3 м — сортамента как минимум 14 AWG.
Подсоединение кабелей
Удалите около 1 см изоляции с концов подключаемых
акустических кабелей. Подсоедините положительные
провода кабелей (помечены «+» или другой маркиров-
кой) к красным (положительным) клеммам акустических
систем. Подсоедините отрицательные провода кабелей
к черным (отрицательным) клеммам АС. Подсоедините
противоположные концы кабелей к усилителю, соблю-
дая указанную полярность («+» к «+» (красные клеммы
к красным) и «-» к «-» (черные клеммы к черным, см.
схему)).

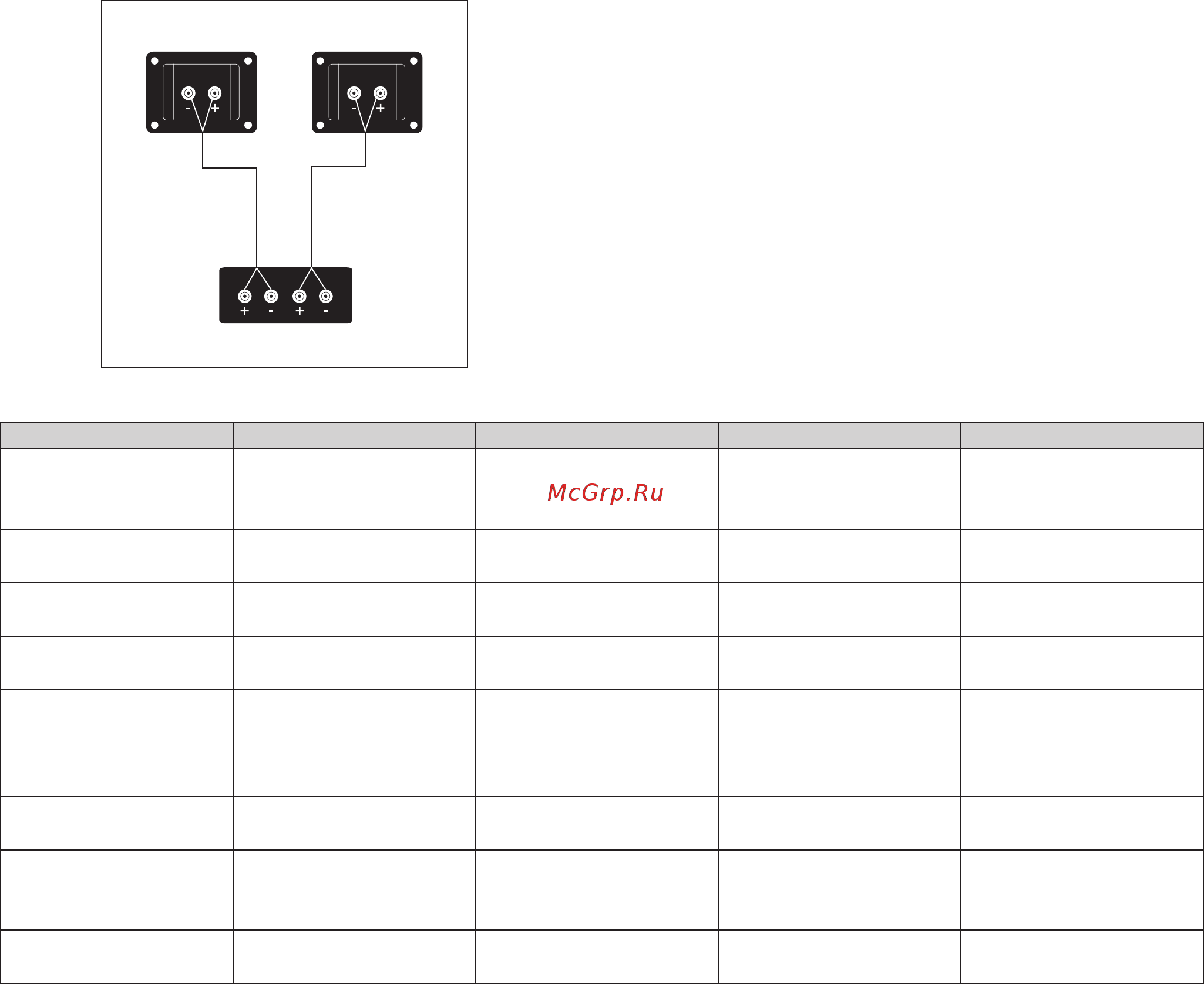

ПОДКЛЮЧЕНИЕ АКУСТИЧЕСКИХ СИСТЕМ
ПРАВАЯ АС
ЛЕВАЯ АС
КЛЕММЫ
ПРАВОГО
КАНАЛА
КЛЕММЫ
ЛЕВОГО
КАНАЛА
РЕСИВЕР / УСИЛИТЕЛЬ
ЭТАП 3
Тестовое прослушивание
Для того чтобы убедиться, что все соединения выпол-
нены правильно, включите аудиосистему и начните
воспроизведение знакомого вам материала. Начните с
прослушивания на малой громкости, затем постепенно
увеличьте громкость до комфортного уровня. Воспро-
изводимый звук должен иметь правильный стереооб-
раз. Если акустические системы не создают стабиль-
ного стереообраза, удостоверьтесь, что не перепутана
полярность кабельных соединений.
Чистка
Корпуса акустических систем Ultimate Audio отдела-
ны винилом, имитирующим текстуру черного дерева,
и покрыты блестящим лаком. Используйте для чистки
корпусов влажную тряпочку. Не пользуйтесь химичес-
кими чистящими средствами — они могут повредить
покрытие.
Технические характеристики
МОДЕЛЬ SYM3 SYM2 SYM4 SYM1
Описание 2-полосные напольные АС с
вуферами диаметром 6,5”
2-полосные напольные АС с
вуферами диаметром 5,25”
АС центрального канала с
вуферами диаметром 5,25”
2-полосные полочные АС с
вуфером диаметром 5,25”
Импеданс 8 Ом 8 Ом 8 Ом 8 Ом
Чувствительность 91 дБ 90 дБ 89 дБ 88 дБ
Максимально допустимая
мощность
200 Вт 150 Вт 100 Вт 100 Вт
Вуферы Три НЧ-громкоговорителя
эталонного уровня диамет-
ром 6,5”
Два НЧ-громкоговорителя
эталонного уровня диамет-
ром 5,25”
Два НЧ-громкоговорителя
эталонного уровня диамет-
ром 5,25”
НЧ-громкоговоритель эта-
лонного уровня диаметром
5,25”
Диапазон воспроизводи-
мых частот
40 Гц – 20 кГц 45 Гц – 20 кГц 70 Гц – 20 кГц 70 Гц – 20 кГц
Твитеры ВЧ-громкоговоритель эта-
лонного уровня диаметром
1”
ВЧ-громкоговоритель эта-
лонного уровня диаметром
1”
ВЧ-громкоговоритель эта-
лонного уровня диаметром
1”
ВЧ-громкоговоритель эта-
лонного уровня диаметром
1”
Габариты (В х Ш х Г), мм 1000 x 200 x 318 902 x 181 x 251 172 x 502 x 248 330 x 181 x 219
Мы, сотрудники компании Ultimate Audio, постоянно стремимся совершенствовать и модернизировать нашу продукцию. В связи с этим приведен-
ные выше характеристики могут быть изменены без уведомления.
